A vodiaca koľajnicaje viac ako obyčajná metalová skladba. Je to presný komponent zodpovedný za udržiavanie kontrolovaného pohybu, zarovnania, stability a bezpečnosti v systémoch, kde záleží na plynulom a opakovateľnom pohybe. Od inštalácií výťahov až po priemyselné zariadenia, správna vodiaca koľajnica musí spájať rozmerovú presnosť, konštrukčnú pevnosť, kvalitu povrchu, spoľahlivú inštaláciu a dlhodobú životnosť. Táto príručka vysvetľuje, ako vodiace lišty fungujú, čo určuje ich výkon, ako vybrať správnu špecifikáciu a čo by kupujúci mali skontrolovať pred zadaním objednávky.
1. Základy vodiacej koľajnice

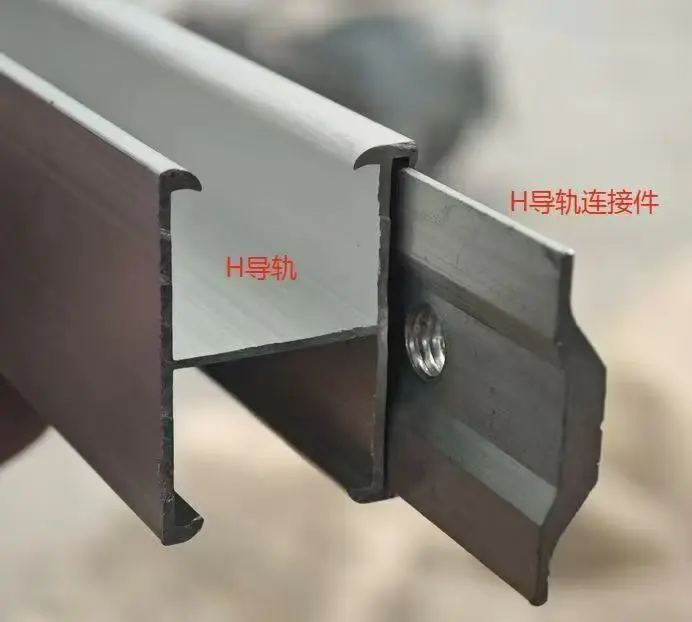

Vodiaca koľajnica je tuhá lineárna súčasť určená na riadenie dráhy pohybujúceho sa dielu. Namiesto toho, aby sa komponent mohol voľne pohybovať v niekoľkých smeroch, koľajnica vytvára definovanú dráhu jazdy a pomáha udržiavať konzistentné zarovnanie počas prevádzky.
Vo výťahových systémoch sú vodiace koľajnice inštalované vertikálne vo vnútri šachty na vedenie výťahovej kabíny a protizávažia. Moderné štandardy výťahov kladú špecifické požiadavky na materiál vodiacej koľajnice, rozmery, geometriu, povrchovú úpravu, spoje, priehyb a konštrukčný výkon. ISO 8100-33:2022 napríklad špecifikuje triedy a kvalitu, rozmerové a geometrické tolerancie, povrchovú úpravu a požiadavky na označenie pre štandardizované vodiace koľajnice typu T používané pre výťahové kabíny a protizávažia.
Pre priemyselné stroje môže tento výraz opísať širší rozsah komponentov lineárneho vedenia. Presný prierez, materiál, tvrdosť, spôsob montáže a povrchová úprava závisia od stroja a prevádzkového prostredia.
2. Ako funguje vodiaca koľajnica
Výkon vodiacej koľajnice pochádza z interakcie medzi koľajnicou, pohyblivou zostavou, montážnymi konzolami, vodiacimi pätkami alebo valčekmi, spojmi a okolitou konštrukciou. Každý prvok musí spolupracovať. Kvalitná koľajnica nedokáže kompenzovať zlú inštaláciu, nesprávne zarovnanie alebo nevhodný podporný hardvér.
Udržiavanie kontrolovanej cestovnej trasy
Koľajnica poskytuje pevnú referenčnú plochu. Vodiace pätky, valčeky, kolesá alebo iné vodiace prvky sledujú tento povrch, čím obmedzujú nežiaduci pohyb a udržiavajú zariadenie zarovnané.
Manipulácia s bočnými silami
Pohyblivé bremená môžu vytvárať bočné sily počas zrýchľovania, spomaľovania, nakladania, vykladania, vibrácií alebo núdzového zastavenia. Dostatočne tuhý systém vodiacich líšt pomáha odolávať týmto silám a zároveň obmedzuje nadmerné vychýlenie.
Podpora plynulej prevádzky
Rovnosť koľajnice a stav povrchu priamo ovplyvňujú správanie sa pohyblivého komponentu. Zlá geometria, poškodené povrchy, znečistenie alebo nesprávne spojené časti koľajníc môžu zvýšiť hluk, vibrácie, opotrebovanie a požiadavky na údržbu.
Pre výťahové aplikácie EN 81-20 špecificky vyžaduje, aby vodiace koľajnice, ich spoje a pripevnenia odolali zaťaženiam a silám spojeným s bezpečnou prevádzkou, pričom vychýlenie musí zostať dostatočne kontrolované, aby sa predišlo interferencii s dverami, bezpečnostnými zariadeniami alebo pohyblivými komponentmi.
3. Hlavné aplikácie vodiacich koľajníc
Vodiace lišty sa používajú všade tam, kde je potrebný riadený lineárny alebo vertikálny pohyb. Hoci vodiace koľajnice výťahu patria medzi najznámejšie príklady, základný inžiniersky princíp sa vzťahuje na mnohé priemyselné odvetvia.
| Aplikácia | Primárna funkcia | Dôležité úvahy |
|---|---|---|
| Osobné výťahy | Veďte auto a protizávažie | Zarovnanie, jazdný komfort, pevnosť, priehyb, kvalita povrchu |
| Nákladné výťahy | Ovládajte pohyb pri väčšom zaťažení | Nosnosť, tuhosť konštrukcie, životnosť |
| Priemyselné zariadenia | Poskytnite opakovateľné lineárne vedenie | Smer zaťaženia, rýchlosť, opotrebenie, presnosť montáže |
| Systémy manipulácie s materiálom | Navádzajte pohyblivé plošiny a komponenty | Nepretržitá prevádzka, kontaminácia, prístup údržby |
| Automatizačné stroje | Udržujte presné umiestnenie komponentov | Rozmerová tolerancia, povrchová úprava, opakovateľnosť |
| Špecializované zdvíhacie systémy | Ovládajte vertikálny alebo šikmý pohyb | Zaťažovacie podmienky, bezpečnostné požiadavky, environmentálna záťaž |
Vo výťahových zariadeniach nie sú vodiace koľajnice iba polohovacími komponentmi. Môžu tiež interagovať s bezpečnostnými systémami počas abnormálnych prevádzkových podmienok. Kalifornské predpisy pre výťahy napríklad vyžadujú, aby kabíny výťahov a protizávažia boli vybavené vodiacimi koľajnicami a špecifikujú požiadavky týkajúce sa materiálu koľajníc, sekcií, podpier, upevnení a konštrukčného výkonu.
4. Materiály a výroba
Oceľ je široko používaná pre náročné aplikácie vodiacich koľajníc, pretože ponúka užitočnú kombináciu pevnosti, tuhosti, opracovateľnosti, odolnosti proti opotrebovaniu a rozmerovej stability. Iba špecifikácia „oceľ“ však nestačí. Druh materiálu a výrobný proces by mali zodpovedať skutočnej aplikácii.
Vodiace lišty ťahané za studena
Ťahanie za studena môže poskytnúť kontrolované rozmery a konzistentný profil. Vďaka tomu je vhodný pre aplikácie, kde je dôležitá rozmerová presnosť a povrchové vlastnosti.
Opracované vodiace lišty
Obrábanie je možné použiť, keď sa vyžaduje prísnejšia geometrická kontrola alebo konkrétny stav povrchu. ISO 8100-33 identifikuje za studena ťahané a opracované výrobné postupy pre štandardizované vodiace koľajnice výťahu typu T.
Povrchová úprava
V závislosti od prostredia môže byť potrebná ochrana proti korózii. Pri určovaní, či je vhodná dodatočná ochrana povrchu, by sa mali zvážiť podmienky skladovania, prepravy, inštalácie a dlhodobého používania.
5. Kľúčové faktory výkonu
O tom, či bude vodiaca koľajnica počas svojej životnosti spoľahlivo fungovať, rozhoduje niekoľko technických charakteristík.
Jedným z najviac prehliadaných faktorov je kombinovaný účinok vychýlenia koľajnice, priehybu konzoly, vôle vodiacej pätky a priamosti koľajnice. Požiadavky na bezpečnosť výťahov výslovne uznávajú, že tieto faktory je potrebné posudzovať spoločne a nie nezávisle.
6. Sprievodca výberom vodiacej koľajnice
Výber správnej vodiacej lišty začína aplikáciou a nie katalógom produktov. Koľajnica, ktorá dobre funguje v jednom systéme, môže byť nevhodná pre iný, pretože zaťaženie, rýchlosť, rozstup koľajníc, podmienky podpory, prevádzkové prostredie a bezpečnostné požiadavky môžu byť veľmi odlišné.
Krok 1: Definujte zaťaženie
Určite celkovú pohyblivú hmotnosť a identifikujte statické, dynamické, nárazové, brzdné a bočné zaťaženie. Pri výťahových aplikáciách môžu požiadavky na koľajnice ovplyvniť hmotnosť kabíny, menovité zaťaženie, konfigurácia protizávažia, rýchlosť, bezpečnostný mechanizmus a rozstup konzol.
Krok 2: Potvrďte profil koľajnice
Tvar prierezu musí zodpovedať zariadeniu a príslušnej špecifikácii. Vodiace koľajnice typu T sú široko štandardizované pre výťahové aplikácie, zatiaľ čo priemyselné stroje môžu vyžadovať prispôsobené profily.
Krok 3: Skontrolujte požiadavky na rozmery
Potvrďte výšku, šírku, hrúbku, dĺžku koľajnice, prípadne usporiadanie montážnych otvorov, konfiguráciu spoja a prípustné tolerancie.
Krok 4: Zvážte životné prostredie
- Vnútorná alebo vonkajšia inštalácia
- Vlhkosť a vystavenie vode
- Prach, chemikálie alebo priemyselné nečistoty
- Zmeny teploty
- Doba skladovania pred inštaláciou
- Požadovaná frekvencia údržby
Krok 5: Potvrďte kompatibilitu
Vodiaca koľajnica by sa mala hodnotiť ako súčasť kompletného systému. Pred dokončením objednávky skontrolujte kompatibilitu s konzolami, sponami, príchytkami, vodiacimi pätkami, valčekmi, bezpečnostnými zariadeniami a nosnou konštrukciou.
| Otázka kupujúceho | Prečo na tom záleží |
|---|---|
| Aký náklad unesie koľajnica? | Určuje požadovanú nosnosť a tuhosť konštrukcie. |
| Aká je prevádzková rýchlosť? | Vyššie rýchlosti môžu spôsobiť, že zarovnanie, vibrácie a kvalita povrchu budú kritickejšie. |
| Aký profil koľajnice je potrebný? | Zabezpečuje mechanickú kompatibilitu s vodiacim systémom. |
| Aké tolerancie sú prijateľné? | Kontroluje presnosť inštalácie a prevádzkovú konzistentnosť. |
| Kde bude koľajnica inštalovaná? | Pomáha určiť ochranu proti korózii a požiadavky na materiál. |
| Ktorá norma platí? | Zabraňuje nákupu technicky nekompatibilného produktu. |
7. Inštalácia a údržba
Dokonca aj kvalitná vodiaca lišta môže fungovať zle, ak sa zanedbá presnosť inštalácie. Zarovnanie koľajníc by sa malo kontrolovať počas procesu inštalácie a nie až po zmontovaní všetkých častí.
Priority inštalácie
- Pred inštaláciou skontrolujte koľajnice na viditeľné poškodenie, koróziu, deformáciu alebo kontamináciu.
- Skontrolujte referenčné body inštalácie a polohy konzol.
- Dodržiavajte špecifikované zarovnanie a rozostupy v celom systéme.
- Uistite sa, že spoje sú správne namontované a zaistené.
- Skontrolujte upevňovacie prvky a podporné komponenty podľa príslušnej špecifikácie.
- Pred uvedením do prevádzky vykonajte konečné kontroly pohybu a vyrovnania.
Požiadavky na výťah tiež uznávajú dôležitosť flexibility pripevnenia a pohybu budovy. EN 81-20 vyžaduje usporiadanie upevnenia vodiacej koľajnice, aby sa prispôsobili účinkom, ako je bežné sadnutie budovy alebo zmršťovanie betónu, pričom sa zabráni otáčaniu príslušenstva, ktoré by mohlo uvoľniť koľajnice.
Bežná údržba
Údržba by sa mala zamerať na známky opotrebovania, nezvyčajné vibrácie, koróziu, uvoľnené upevňovacie prvky, poškodené povrchy, abnormálny hluk a zmeny v správaní sa pri jazde. Ak aplikácia zahŕňa zariadenie kritické z hľadiska bezpečnosti, kontroly by sa mali riadiť pokynmi výrobcu zariadenia a príslušnými miestnymi požiadavkami.
8. Kontrolný zoznam kontroly kvality
Kupujúci, ktorí získavajú objemové vodiace lišty, by mali pred začatím výroby stanoviť jasný proces kontroly. To znižuje riziko prijatia komponentov, ktoré technicky zodpovedajú nominálnej špecifikácii, ale spôsobujú problémy počas inštalácie.
- Overenie materiálu:Potvrďte špecifikovanú triedu ocele a príslušnú materiálovú dokumentáciu.
- Rozmerová kontrola:Skontrolujte kritické rozmery profilu podľa schválených výkresov alebo špecifikácií.
- Kontrola priamosti:Overte, či geometria koľajnice zostáva v rámci požadovanej tolerancie.
- Kontrola povrchu:Hľadajte škrabance, preliačiny, praskliny, koróziu alebo iné chyby, ktoré by mohli ovplyvniť výkon.
- Spoločná kontrola:Skontrolujte spojovacie plochy a spojovacie komponenty.
- Overenie dĺžky:Potvrďte jednotlivé dĺžky koľajníc a povolené tolerancie.
- Kontrola balenia:Uistite sa, že koľajnice sú počas prepravy chránené proti deformácii a poškodeniu životného prostredia.
9. Bežné výzvy kupujúcich
Výzva 1: Nejasné špecifikácie
Kupujúci niekedy požadujú „štandardnú vodiacu koľajnicu“ bez definovania aplikácie, profilu, materiálu, dĺžky, tolerancie alebo príslušnej normy. To môže mať za následok opakované technické objasnenie a oneskorenie výroby.
Výzva 2: Nekonzistentné rozmery
Vo veľkých projektoch môžu aj malé rozdiely medzi šaržami skomplikovať inštaláciu. Dôsledné výrobné kontroly sú preto dôležité, ak ide o viacero výrobných sérií.
Výzva 3: Poškodenie pri preprave
Dlhé oceľové profily môžu byť počas prepravy vystavené ohybu, nárazu, vlhkosti a oderu. Vhodné spôsoby balenia a nakladania sú súčasťou kvality produktu, nie dodatočným nápadom.
Výzva 4: Slabá komunikácia medzi dodávateľom a inštalatérom
Technické detaily by mali byť potvrdené pred výrobou, najmä ak je koľajnica súčasťou integrovaného výťahového alebo strojového systému. Výkresy, tolerancie, materiálové požiadavky, kontrolné kritériá a očakávania týkajúce sa balenia by mali byť dohodnuté vopred.
Výzva 5: Výber len na základe ceny
Najnižšia jednotková cena nemusí predstavovať najnižšie celkové náklady projektu. Prepracovanie, oneskorená inštalácia, náhradné diely, problémy s prepravou a nekonzistentná kvalita môžu rýchlo prevážiť počiatočný cenový rozdiel.
10. Prečo pracovať s Guojian Steel (Tianjin) Co., Ltd.?
Pre kupujúcich, ktorí získavajú oceľové vodiace koľajnice, je schopnosť dodávateľa porozumieť technickým požiadavkám rovnako dôležitá ako výrobná kapacita. Guojian Steel (Tianjin) Co., Ltd. môže slúžiť ako technický výrobný partner pre kupujúcich, ktorí potrebujú komponenty na báze ocele s definovanými rozmermi, konzistentnými výrobnými požiadavkami a aplikačne orientovanou podporou.
Profesionálny proces získavania zdrojov by sa mal začať samotnou aplikáciou. Namiesto toho, aby sa s každou objednávkou zaobchádzalo ako s generickým výrobkom z ocele, môže dodávateľ a kupujúci pred výrobou objasniť požadovaný profil, rozmery, požiadavky na materiál, stav povrchu, dĺžku, tolerancie, balenie a očakávania kontroly.
Pre medzinárodných kupujúcich nie je cieľom jednoducho kúpiť určitú dĺžku ocele. Ide o získanie riešenia vodiacej koľajnice, ktoré vyhovuje aplikácii, spôsobu inštalácie, požiadavkám na kvalitu a harmonogramu projektu.
11. Často kladené otázky
Na čo slúži vodiaca lišta?
Vodiaca koľajnica riadi pohyb pohyblivého komponentu po definovanej dráhe. Vo výťahoch vedie kabínu a protizávažie a zároveň pomáha udržiavať vyrovnanie a stabilitu.
Aký materiál sa bežne používa na vodiace koľajnice výťahu?
Oceľ sa bežne používa, pretože poskytuje pevnosť a tuhosť potrebnú pre náročné aplikácie. Špecifické požiadavky na materiál závisia od platnej normy a konštrukcie systému.
Čo robí vodiacu koľajnicu kvalitnou?
Medzi dôležité charakteristiky patria vhodné vlastnosti materiálu, rozmerová presnosť, priamosť, vhodná povrchová úprava, konzistentná geometria, spoľahlivé spoje a správna kontrola.
Prečo je dôležitá rovnosť vodiacich koľajníc?
Nadmerná odchýlka môže ovplyvniť interakciu medzi koľajnicou a vodiacimi komponentmi, čo môže potenciálne zvýšiť vibrácie, hluk, opotrebovanie a ťažkosti pri inštalácii.
Ako by si mal kupujúci vybrať vodiacu koľajnicu?
Začnite s aplikáciou, zaťažením, rýchlosťou, profilom koľajnice, rozmermi, toleranciami, usporiadaním inštalácie, prevádzkovým prostredím a platnými normami. Radšej by sa mal zvážiť kompletný vodiaci systém ako samotná koľajnica.
Sú vodiace lišty štandardizované?
Niektoré aplikácie používajú štandardizované profily a požiadavky. Pre výťahové systémy ISO 8100-33:2022 špecifikuje požiadavky na štandardizované vodiace koľajnice typu T používané pre výťahové kabíny a protizávažia. Iné priemyselné aplikácie môžu vyžadovať dizajny špecifické pre aplikáciu.
Dajú sa vodiace lišty prispôsobiť?
V závislosti od výrobného procesu a aplikácie môžu byť požiadavky, ako sú rozmery, dĺžky, triedy materiálu, stav povrchu, usporiadanie otvorov, balenie a iné výrobné detaily, prispôsobené alebo dohodnuté podľa špecifikácií projektu.
Prečo by sa vodiace koľajnice mali pred odoslaním skontrolovať?
12. Záver
Spoľahlivá vodiaca koľajnica je výsledkom viac než len vhodného oceľového profilu. Jeho skutočný výkon závisí od vzťahu medzi kvalitou materiálu, geometriou, priamosťou, stavom povrchu, konštrukčnou pevnosťou, spojmi, presnosťou inštalácie a prevádzkovým prostredím.
Pre výťahy a iné systémy presného pohybu sú tieto faktory obzvlášť dôležité, pretože vodiace koľajnice priamo ovplyvňujú zarovnanie, kvalitu jazdy, stabilitu zariadenia, požiadavky na údržbu a bezpečnú prevádzku. Medzinárodné normy, ako je ISO 8100-33, poskytujú definované požiadavky na štandardizované vodiace koľajnice výťahu, zatiaľ čo miestne predpisy môžu stanoviť dodatočné požiadavky pre špecifické inštalácie.
Pre kupujúcich je najefektívnejším prístupom jasne definovať aplikáciu, potvrdiť technické špecifikácie pred výrobou, zhodnotiť kompletný vodiaci systém a spolupracovať s výrobcom schopným udržiavať stálu kvalitu od suroviny až po výstupnú kontrolu.
