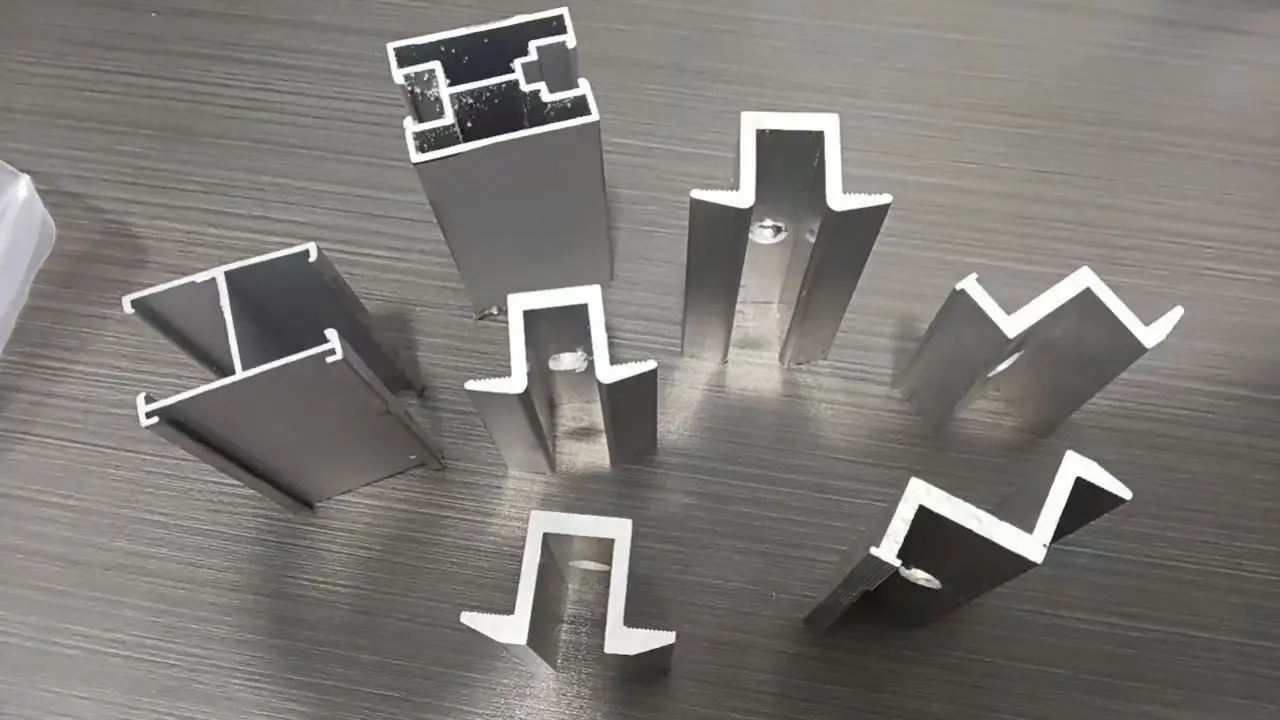

Vodiace lišty sú hlavnými nosnými komponentmi fotovoltaických (PV) montážnych systémov, ktoré sa primárne používajú na upevnenie a usporiadanie solárnych fotovoltických modulov; zvyčajne sa používajú v spojení s upevňovacími prvkami, ako sú svorky a skrutky. Naša komplexná produktová rada koľajníc obsahuje dva hlavné typy materiálov – oceľ (žiarovo zinkovaná a zliatina zinku, hliníka a horčíka) a zliatinu hliníka – a zahŕňa rôzne profily prierezu, vrátane H-koľajníc, nerebrovaných koľajníc a koľajníc v tvare zákazky. Tieto koľajnice znášajú zaťaženie FV modulov a prenášajú sily na montážne stĺpiky alebo strešné pätky. Sú vhodné pre distribuované FV inštalácie na strechách z farebných oceľových škridiel a plochých betónových strechách, ako aj pre FV prístrešky pre autá a niektoré pozemné FV elektrárne.
Vodiace lišty sú k dispozícii v rôznych materiáloch – ako je hliníková zliatina, zliatina Zn-Al-Mg a žiarovo pozinkovaná oceľ – aby vyhovovali rôznym podmienkam projektu vrátane vnútrozemských a pobrežných lokalít, prostredí s vysokou slanosťou, lokalít s obmedzením zaťaženia strechy a veľkých elektrární.
Zahŕňa štandardné profily v tvare C, H a U, ľahké profily bez rebrovania a vlastné neštandardné tvary, ktoré zaisťujú kompatibilitu s konvenčnými projektmi aj so špecializovanými aplikáciami pre modernizáciu.
Podporuje rezanie s pevnou dĺžkou, CNC dierovanie a obrábanie vlastných profilov. Nie sme obmedzení na štandardné štandardné produkty a môžeme vyrábať komponenty tak, aby spĺňali špecifické požiadavky na výkresy projektu.
Vodiace lišty, svorky (stredné/koncové svorky), upevňovacie prvky z nehrdzavejúcej ocele a uzemňovacie komponenty sú vyrábané interne. To zaisťuje vysoký stupeň kompatibility medzi profilmi a príslušenstvom, čím sa minimalizujú chyby pri montáži na mieste.
Štandardné špecifikácie sú na sklade pre rýchle dodanie; naša továreň sa môže pochváliť ročnou kapacitou 200 000 ton, ktorá je schopná zvládnuť hromadné dodávky pre elektrárne v rozsahu GW.
Eliminuje potrebu získavať oddelene od tovární na výrobu hliníka a ocele. Poskytujeme celý rad koľajníc a zodpovedajúceho príslušenstva, čím zjednodušujeme celý proces obstarávania.
| Položka parametra | Technická špecifikácia |
| Voliteľné základné materiály | 6063-T5 hliníková zliatina / S350GD Zn-Al-Mg oceľový pás / Q355 žiarovo pozinkovaná oceľ |
| Povrchová úprava | Eloxovanie / Zn-Al-Mg povlak / Žiarové zinkovanie |
| Typy hlavnej sekcie | Typ H, typ C, typ U, ľahké nevystužené časti špeciálneho tvaru na mieru |
| Hrúbka steny profilu | Zliatina hliníka: 1,2-2,0 mm; Oceľ: 1,0-1,5 mm (prispôsobiteľné) |
| Štandardná dĺžka dodávky | 4 m, 6 m; vlastné rezanie na akúkoľvek dostupnú dĺžku |
| Kompatibilné moduly | Kompletný sortiment monokryštalických, PERC, TOPCon FV modulov |
| Podporné príslušenstvo | Stredové svorky, koncové svorky, spojovacie prvky z nehrdzavejúcej ocele, uzemňovacie prvky |
| Aplikačné scenáre | Farebné oceľové škridlové strechy, betónové strechy, pozemné elektrárne, FV prístrešky, renovované špeciálne tvarované FV projekty |
| Platné normy | Čínska norma GB, európska norma EN; k dispozícii materiálové certifikáty |
Druhy materiálov sú overené pre každú šaržu vodiacich koľajníc, aby sa zabezpečilo, že sa nepoužijú žiadne recyklované alebo nečisté materiály;
Kontroly rozmerovej tolerancie a náhodné kontroly hrúbky eloxovaného povlaku zabezpečujú, že povrchová úprava spĺňa normy;
3. Správy o mechanických vlastnostiach profilov sú k dispozícii na požiadanie;
4. Správy o testoch tretích strán (napr. TUV, SGS) môžu byť poskytnuté, aby sa splnili požiadavky na predkladanie ponúk na zahraničné projekty a colné vyhlásenia.
Pomáhame s výberom modelu vodiacich koľajníc na základe zaťaženia vetrom a snehom špecifického pre daný projekt, podmienok strechy a miestnej klímy; fyzické vzorky môžu byť zaslané na overenie materiálu, prierezu a povrchovej úpravy; poskytujeme projektovú dokumentáciu ponúk vrátane špecifikácií produktov a správ o skúškach; pre zahraničných klientov ponúkame odporúčania prispôsobené miestnym štandardom.
Pre zákazkové objednávky vygenerujeme spracovateľské výkresy na odhlásenie klienta pred začatím výroby; počas výroby poskytujeme fotografie alebo videá z kontroly surovín, spracovania profilu a náhodných kontrol hotových výrobkov, aby klienti mohli sledovať pokrok; zásielky obsahujú kompletný zoznam balenia a certifikáciu materiálu; ponúkame rôzne možnosti balenia, vrátane strečového balenia odolného proti dažďu, aby sa zabránilo poškodeniu počas prepravy; pri domácich objednávkach zabezpečujeme priamu dodávku kamiónom na miesto projektu; pri exportných objednávkach pomáhame s úplnou colnou dokumentáciou a podporujeme rôzne obchodné podmienky (napr. FOB).
Ak počas prepravy dôjde k poškodeniu (ako sú preliačiny alebo deformácie), po prijatí overovacích fotografií rýchlo posúdime situáciu a zabezpečíme náhradné diely alebo obojstranne dohodnuté riešenie; poskytujeme komplexné inštalačné príručky vrátane schém a kľúčových tipov na inštaláciu; náš technický tím ponúka vzdialenú podporu na vyriešenie akýchkoľvek problémov, ktoré sa vyskytnú počas inštalácie.

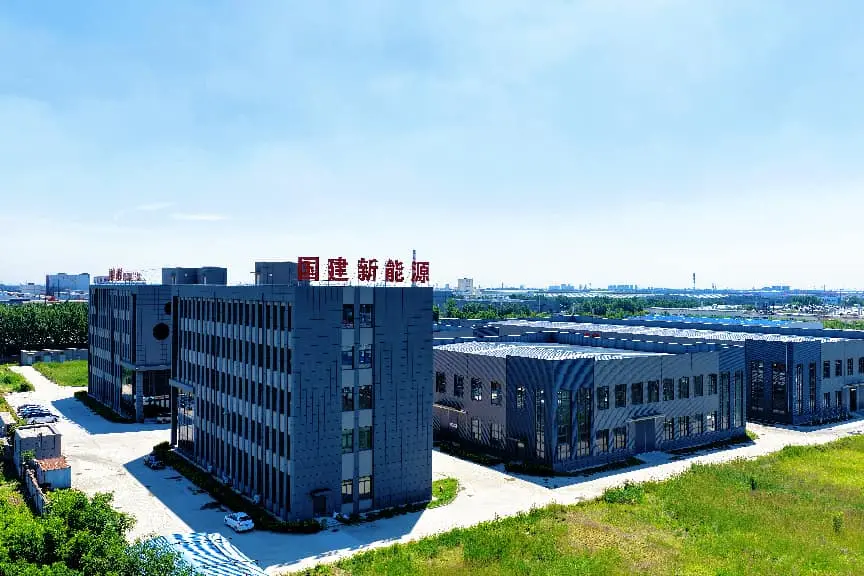

Naša továreň sa nachádza v priemyselnej základni Daqiuzhuang v Jinghai, Tianjin, v blízkosti prístavu Tianjin; to umožňuje priamu dodávku kamiónom na domáce projektové miesta a pohodlné colné odbavenie a prepravu pri exportných objednávkach. Udržiavame dlhodobé a stabilné partnerstvá so závodmi na lisovanie hliníka, čím zabezpečujeme spoľahlivé dodávky surovín a garantujeme, že druhy materiálov nebudú nikdy nahradené. Zavádzame komplexnú kontrolu kvality počas celého procesu, pričom vykonávame viaceré kontroly od príjmu surovín až po expedíciu hotových výrobkov. Súčasne vyrábame oceľové koľajnice (H-koľajnice, koľajnice so špeciálnym profilom a koľajnice bez rebier), čo umožňuje zákazníkom získať oceľové montážne príslušenstvo a koľajnice z hliníkovej zliatiny na jednom mieste; znižuje to komunikačné náklady spojené s riadením viacerých dodávateľov a spracovávame objednávky všetkých veľkostí.
Odpoveď: Príslušenstvo je zameniteľné, ak sa drážky v priereze zhodujú; Priamy kontakt medzi oceľou a hliníkom však spôsobuje elektrochemickú koróziu, preto sa pri miešaní materiálov musia inštalovať izolačné tesnenia.
A: Profily sú pokryté ochrannou fóliou. Celá várka je zabalená do dažďuodolnej strečovej fólie a zabezpečená chráničmi okrajov z tvrdého papiera; dlhé profily sú tiež vystužené drevenými rámami, aby sa minimalizovalo riziko poškriabania počas prepravy.
A: Nie, to sa líši. Na koľajnice zinok-hliník-horčík a žiarovo pozinkované oceľové lišty sa vzťahuje 25-ročná záruka proti korózii, zatiaľ čo koľajnice z eloxovanej hliníkovej zliatiny majú záruku proti korózii 20 rokov; pred zadaním objednávky potvrďte špecifické záručné podmienky.
Odpoveď: Vodiace lišty môžu byť prispôsobené špecifickým prierezom, s výhradou minimálneho množstva objednávky (MOQ) na vytvorenie vytláčacej formy; jednoduché úpravy, ako je úprava dĺžky alebo dierovanie, však nevyžadujú nové formy a majú nižšie požiadavky na MOQ.
Odpoveď: Štandardné drážkované profily spárované s kompatibilnými svorkami sa nebudú šmýkať; musíte poskytnúť hrúbku komponentu, aby sme mohli spárovať správnu svorku. Miešanie príslušenstva od rôznych značiek sa neodporúča.
Odpoveď: Skladujte ich na suchom, dobre vetranom mieste a nevystavujte ich dažďu alebo stojatej vode. Profily by mali byť vyvýšené nad zemou – neklaďte ich priamo na špinu alebo blato – a ochranná fólia by sa nemala predčasne odstraňovať.
