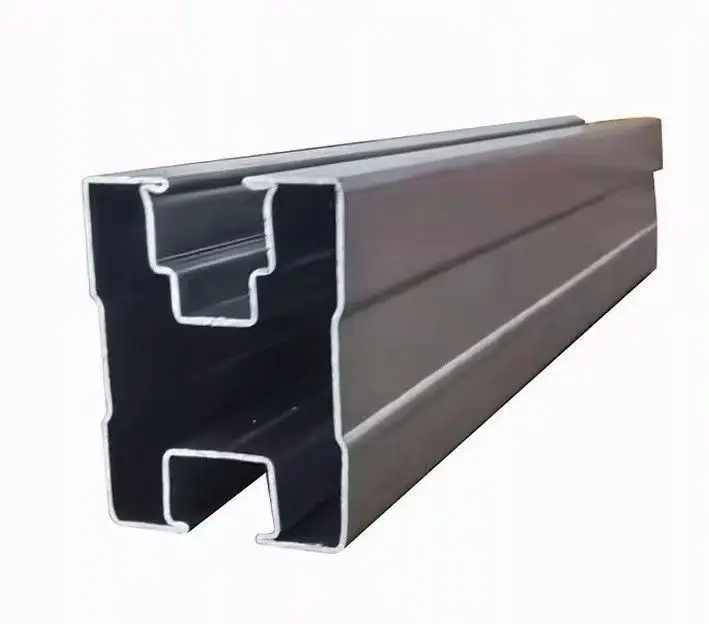

Vodiaca lišta zinok-hliník-horčík

Vodiace lišty zinok-hliník-horčík sú oceľové fotovoltaické (PV) montážne lišty tvarované za studena. Vyrobené z oceľového pásu S350GD s povlakom Zn-Al-Mg valcovaním za studena, sú tvarované priamo do štrbinových profilov na inštaláciu PV, čím sa eliminuje potreba žiarového zinkovania po tvarovaní. Povlak pozostáva z trojzložkovej zliatiny zinku, hliníka a horčíka; na rezných hranách a miestach so škrabancami alebo priehlbinami sa vytvorí hustý pasivačný ochranný film, ktorý poskytuje samoliečiacu ochranu. Tieto koľajnice sú kompatibilné s veľkou väčšinou fotovoltaických modulov na trhu a podporujú rezanie, dierovanie a montáž na mieste.

Ekonomická hodnota železníc

1. Znížené dlhodobé investície do O&M:

Vodiace lišty zinok-hliník-horčík ponúkajú vynikajúcu odolnosť proti soľnému postreku a samoliečiacu ochranu na rezných hranách. To znižuje náklady na údržbu spojenú s odstraňovaním hrdze, antikoróznymi úpravami a výmenou profilu počas prevádzkovej životnosti projektu, čo má za následok lepšie celkové náklady na vlastníctvo (TCO) počas 25–30-ročného životného cyklu v porovnaní so štandardnými žiarovo pozinkovanými koľajnicami.

2. Kratšie cykly spracovania a dodania:

Keďže základný materiál je vopred potiahnutý zliatinou Zn-Al-Mg, po tvárnení za studena nie je potrebné žiadne ďalšie žiarové zinkovanie. Tým sa eliminujú časové straty v rade na externé galvanizačné služby a súvisiaca preprava, pričom sa odstráni externý krok antikorózneho spracovania. V dôsledku toho sú harmonogramy dodávok pre veľké zákazky lepšie kontrolovateľné, lepšie sa zhodujú s míľnikmi výstavby a zabraňujú oneskoreniam projektov spôsobeným prekážkami spracovania proti korózii.

3. Vyvážená štrukturálna cena-výkon:

Oceľový základný materiál ponúka vyššiu mechanickú pevnosť ako koľajnice z hliníkovej zliatiny rovnakého prierezu; pre aplikácie s dlhým rozpätím nie je potrebné zväčšovať veľkosť prierezu profilu, čím sa kontrolujú náklady na materiál. Hoci jednotková cena suroviny je vyššia ako cena štandardnej žiarovo pozinkovanej ocele, materiál zabraňuje predčasnému zlyhaniu a nákladným prepracovaniam vo vysoko korozívnych prostrediach.

4. Znížené riziko prestojov projektu:

Pri projektoch v pobrežných alebo priemyselných oblastiach tieto koľajnice zmierňujú riziko odstávok a údržby závodu spôsobeného poruchou korózie montážnej konštrukcie, čím zabezpečujú nepretržité príjmy z výroby energie. Pre investorov a dodávateľov EPC, ktorí hľadajú dlhodobé a stabilné výnosy, to minimalizuje výrobné straty v dôsledku porúch montážnej konštrukcie a zabezpečuje návratnosť investícií (ROI) projektu.

5. Jednorazové obstarávanie:

Môžete si objednať naše vodiace lišty Zn-Al-Mg，H-koľajnice, neštandardné vodiace lištya kompletné sady svoriek a kotevných skrutiek v jednej transakcii. To minimalizuje komunikačné náklady spojené s riadením viacerých dodávateľov, zaisťuje jednotný zdroj a konzistentné štandardy kvality, zabraňuje rozmerovým nesúladom medzi komponentmi od rôznych výrobcov a znižuje prerábky na mieste. Tiež zefektívňuje procesy obstarávania, ako je odsúhlasenie, colné odbavenie a logistika.

Technické špecifikácie

Položka parametra	Technická špecifikácia
Stupeň substrátu	S350GD+ZM oceľový pás zinok-hliník-horčík
Zloženie náteru	Povlak z ternárnych zliatin zinok-hliník-horčík
Bežná hmotnosť povlaku	275 g/㎡ (nastaviteľné podľa požiadaviek projektu)
Hrúbka steny profilu	1,0 mm / 1,2 mm / 1,5 mm (prispôsobiteľné)
Bežné veľkosti sekcií	41×41, 40×60, sklzová lišta typu C; špeciálne tvarované časti dostupné na požiadanie
Štandardná dĺžka dodávky	4m, 6m, podporovaná ľubovoľná pevná dĺžka rezu
Kompatibilné moduly	Všetky typy monokryštalických, PERC, TOPCon FV modulov
Štandardné podporné príslušenstvo	Stredové svorky, koncové svorky, spojovacie prvky z nehrdzavejúcej ocele, uzemňovacie prvky
Aplikačné scenáre	Obchodné a priemyselné strechy, pozemné FV elektrárne, fotovoltaické prístrešky pre autá; pobrežné, korozívne prostredie s vysokou vlhkosťou a priemyselným kyslým dažďom
Normy vykonávania	EN10346, čínske normy GB/T, dostupné materiálové certifikáty

Exportné skúsenosti

Produkty vodiacich koľajníc zinok-hliník-horčík od Guojian Steel sa vo veľkom vyvážali do viac ako tridsiatich krajín a regiónov vrátane juhovýchodnej Ázie, Stredného východu, Strednej Ázie a Európy.

 Juhovýchodná Ázia:

Vhodné pre distribuované FV systémy na ostrovných (vysoká teplota a vlhkosť) a C&I (komerčné a priemyselné) strešné projekty; hromadná dodávka štandardných Zn-Al-Mg drážkových koľajníc a kompletných súprav príslušenstva.

 Blízkovýchodný trh:

Zinok-hliník-horčíkové vodiace lišty so zhrubnutými Zn-Al-Mg povlakmi sú určené na odolávanie vysokým teplotám a piesočnatému/prašnému prostrediu, vhodné pre pozemné fotovoltaické elektrárne a projekty fotovoltaických prístreškov pre autá.

 Európa:

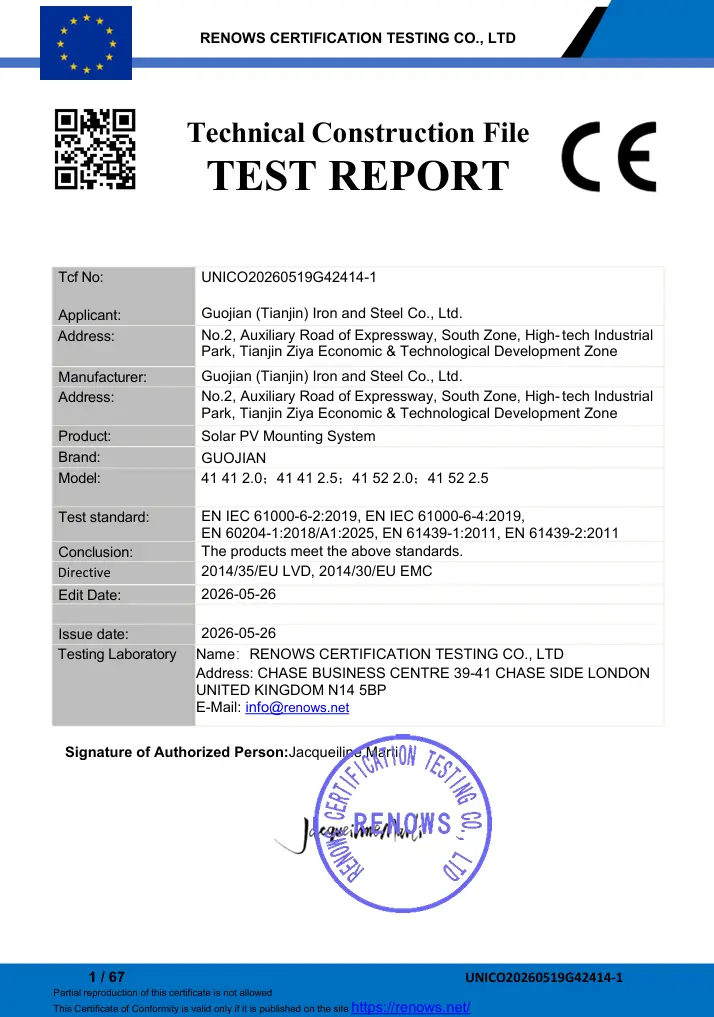

Produkty spĺňajú príslušné normy CE a EN a dodávajú C&I strešné a agrovoltaické projekty. Náš tím zahraničného obchodu je dobre oboznámený s ponúkaním zámorských projektov, testovaním treťou stranou a colnými a prepravnými postupmi. Môžeme poskytnúť správy o skúškach tretích strán (napr. TUV, SGS), aby sme splnili požiadavky zámorských dodávateľov a dovozcov EPC pre hromadné objednávky, podporené dlhoročnými praktickými skúsenosťami s exportom oceľových profilov Zn-Al-Mg.

Popredajný proces a podpora

Predpredaj:

Poskytujeme prispôsobené plány výberu produktov na základe faktorov špecifických pre projekt, ako sú hodnotenia soľnej hmly, zaťaženie vetrom a snehom a skutočné podmienky strechy. Fyzické vzorky môžu byť zaslané na uľahčenie testovania vlastností materiálu zákazníkom a odolnosti voči soľnému postreku.

Prebieha:

Pri neštandardných zákazkách s dierovaním alebo špeciálnymi profilmi sa výroba začína až po potvrdení výkresov spracovania oboma stranami. Počas výroby poskytujeme vizuálne aktualizácie – vrátane overovania surovín, tvarovania profilov a vzorkovania hotového výrobku – aby sme zákazníkov informovali o postupe projektu.

Po predaji:

V prípade poškodenia pri preprave zákazníci jednoducho predložia fotografický dôkaz na mieste; potom rýchlo overíme problém a implementujeme riešenia, ako je dodávka náhradných dielov.

Záručné krytie:

Na naše vodiace lišty zinok-hliník-horčík poskytujeme 25-ročnú záruku proti korózii, ktorá sa vzťahuje na chyby materiálu a procesné chyby povlaku. Záruka sa nevzťahuje na poškodenie spôsobené ručným zváraním alebo rezaním, vonkajšími vplyvmi, extrémnym korozívnym prostredím alebo prírodnými katastrofami. Platené služby – ako je dodávka náhradných dielov a technické poradenstvo – zostávajú dostupné aj po uplynutí záručnej doby. Vykonávame tiež pravidelné kontroly výkonnosti projektu po doručení objednávky.

Prečo si vybrať nás

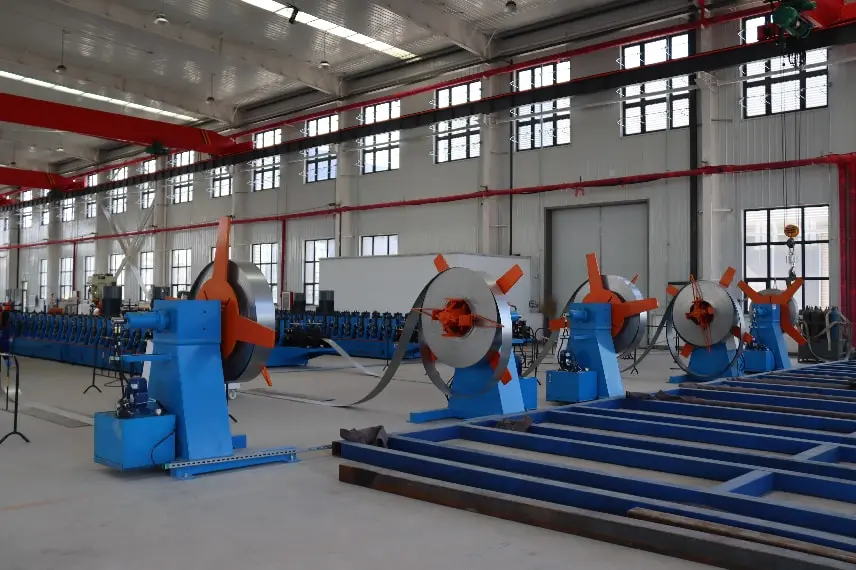

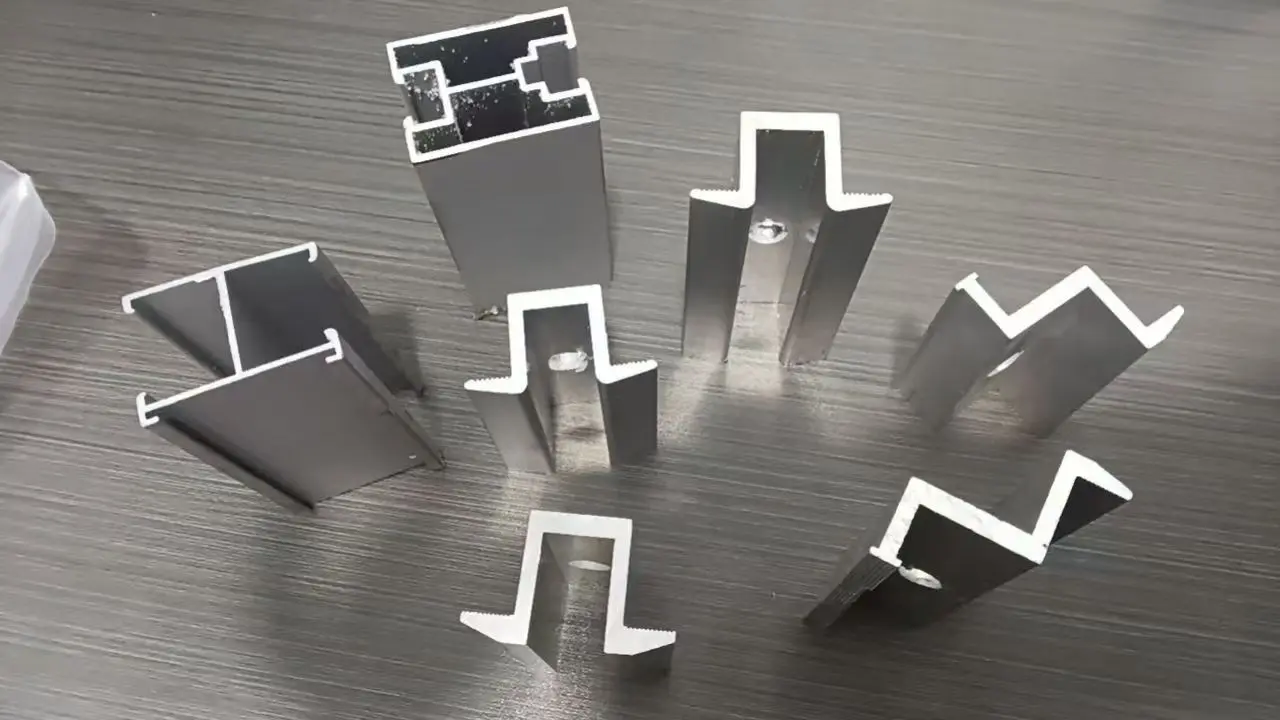

Guojian sa stará o celý výrobný proces pre vodiace koľajnice zinok-hliník-horčík – vrátane tvarovania valcovaním, presného rezania a CNC dierovania – interne; nie sme len obchodným sprostredkovateľom. Naša továreň sa môže pochváliť ročnou kapacitou 200 000 ton, čo umožňuje rýchle plánovanie veľkoobjemových objednávok. Udržiavame komplexný interný systém kontroly kvality, ktorý kontroluje všetko od surovín po rozmery tvarovania, presnosť dierovania a vzhľad povlaku. Vyrábame tiež celý rad fotovoltaických profilov, vrátane H-koľajníc, nerebrovaných koľajníc, koľajníc v tvare zákazky a koľajníc z hliníkovej zliatiny, čo umožňuje zákazníkom nakupovať rôzne typy koľajníc a príslušenstvo z jedného miesta. Naša blízkosť k prístavu Tianjin zabezpečuje vynikajúcu logistiku pre domáce aj medzinárodné zásielky.

FAQ

Otázka 1: Môže koľajnica po rozrezaní skutočne odolávať hrdzi?

A: Povlak Zn-Al-Mg má samoliečiace vlastnosti; keď je hrana rezu vystavená vlhkému vzduchu, vytvorí sa hustý ochranný film, ktorý zabraňuje korózii. Nemôže však úplne odolať dlhodobému priamemu vystaveniu silnému postreku morskej vody.

Q2: Môže samoliečiaci náter odolať priamemu postreku morskou vodou?

Odpoveď: Zatiaľ čo vodiace lišty zinok-hliník-horčík odolávajú soľnému postreku a vlhkosti, nevydržia dlhodobé priame umývanie morskou vodou alebo striekanie. Pri projektoch v prílivových zónach odporúčame použiť hrubší náter a zvýšiť frekvenciu kontrol.

Q3: Vyžadujú rezané hrany antikorózny náter na dodatočnú ochranu?

Odpoveď: Za normálnych podmienok nie je maľovanie potrebné, pretože rezná hrana má samoopravné schopnosti; avšak pri špeciálnych projektoch zahŕňajúcich prílivové zóny alebo vysoko korozívne prostredie je možné použiť antikorózny náter na extra ochranu.

Q4: Je hrubší povlak vždy lepší?

Odpoveď: Špecifikácia náteru musí zodpovedať prevádzkovým podmienkam projektu; hrubší povlak nie je nevyhnutne lepší. V štandardnom vnútrozemskom prostredí vedie príliš hrubá vrstva k zbytočným obstarávacím nákladom; poskytujeme odporúčania pre vhodné špecifikácie náterov na základe konkrétneho prostredia projektu.

Otázka 5: Starne alebo sa odlupuje povlak pri použití v prostredí s vysokou teplotou v púšti?

Odpoveď: Vysokokvalitné povlaky zinok-hliník-horčík ponúkajú vynikajúcu odolnosť voči vysokým teplotám, vďaka čomu sú vhodné do horúceho, veterného a piesočnatého púštneho prostredia. Pri projektoch vystavených silnému vetru a fúkanému piesku odporúčame zväčšiť hrúbku náteru, aby sa zmiernilo abrazívne opotrebovanie.

Otázka 6: Poškodzuje dierovanie povlak a znižuje odolnosť proti korózii?

Odpoveď: CNC dierovanie lokálne poškodzuje povlak; na hranách rezu sa však vytvorí samozacelujúci pasivačný film, ktorý zaisťuje, že celková odolnosť proti korózii zostane nedotknutá. Toto je normálny výsledok výrobného procesu.
