H-koľajnica

V automatizovaných montážnych zariadeniach a zariadeniach na manipuláciu s materiálom vodiaca koľajnica určuje, či lineárny posuv zostane tichý a hladký po troch rokoch alebo sa začne kývať už po troch mesiacoch. Väčšina tradičných profilov s jednou drážkou koncentruje zaťaženie na jeden pracovný povrch; excentrické bremená môžu postupne vychýliť vozík zo súososti, pričom výsledné chyby v konečnom dôsledku ovplyvňujú výkon celého stroja. H-Rail rieši tento problém skôr svojou geometriou prierezu, než by sa spoliehal len na povrchovú úpravu. Vďaka symetrickému hliníkovému profilu v tvare písmena H s dvojitými paralelnými stenami je navrhnutý pre aplikácie s vratným pohybom, ako sú lineárne klzáky, zdvíhacie stĺpy, push-pull mechanizmy, rámy nástrojov a ľahké dopravníkové linky.

Čo je vodiaci profil H-sekcie?

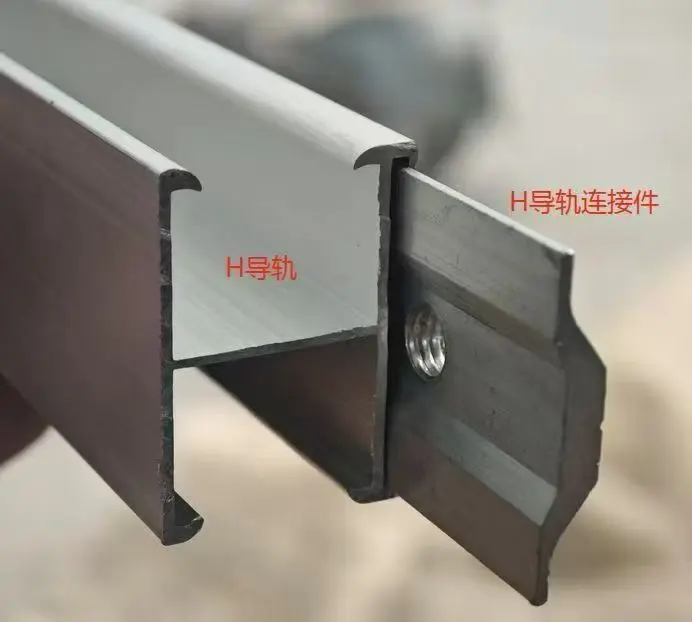

H-Rail je konštrukčný hliníkový vodiaci profil s prierezom podobným písmenu "H": dve horizontálne príruby spojené stredovou stojinou, poskytujúce použiteľné štrbinové plochy na oboch stranách. Vďaka tejto symetrickej geometrii sú vertikálne zaťaženia rozložené na dve nosné ramená a nie na jedno, zatiaľ čo otvorený stred znižuje hmotnosť bez kompromisov v tuhosti.

Táto geometria ponúka trojitú výhodu: v porovnaní s jednodrážkovými koľajnicami podobnej hmotnosti vykazuje menšie vychýlenie pri miernom zaťažení; samotný profil odoláva krúteniu, keď je zariadenie vystavené bočným silám alebo núdzovému zastaveniu; a vďaka dvom obrobeným povrchom môže vozík jazdiť na oboch stranách – alebo dokonca na oboch stranách súčasne.

Hlavné výhody a ich dôvody

Vyvážené rozloženie zaťaženia:

Prierez dvojitého pásu rozdeľuje tlak na dve nosné ramená, vďaka čomu sú pracovné plochy menej náchylné na pretlačenie alebo deformáciu v dôsledku sústredeného zaťaženia. Naše výrobné skúsenosti ukazujú konzistentnú nosnosť naprieč šaržami – kritický faktor pri budovaní stoviek rovnakých pracovných staníc.

Torzná stabilita:

Symetrický prierez H-koľajnice vo svojej podstate odoláva krúteniu, keď zariadenie vyvíja bočnú silu alebo keď sú nainštalované dlhé koľajnice. Toto priamo rieši bežný problém v dielni: H-koľajnice sa po inštalácii mierne krútia, čo spôsobuje, že sa vozík zasekne alebo zasekne v polovici svojho zdvihu. Obojstranný dizajn: Obidve drážkované strany sú presne opracované, čo umožňuje montáž koľajnice smerom nahor, smerom nadol alebo vertikálne; môže slúžiť aj ako konštrukčný nosník alebo rámová spojka. Jeden profil pokrýva viacero konfigurácií dizajnu, čím sa znižuje potreba vlastných držiakov.

Rovnosť cez dlhé ťahy:

Každá koľajnica je po vytlačení narovnaná a pred odoslaním individuálne skontrolovaná, čím sa zabezpečí rovnosť bez prehýbania – dokonca aj pri dlhých dĺžkach. Pohyb vozíka zostáva konzistentný počas celého zdvihu, čím sa zabráni tesnosti alebo uvoľneniu na oboch koncoch.

Tvrdo eloxované pracovné povrchy:

Tvrdo eloxovaná vrstva zvyšuje tvrdosť povrchu a odolnosť proti opotrebeniu, čím zabraňuje degradácii povrchu aj pri vysokofrekvenčnom kĺzaní. Odoláva dielenskému prachu a vlhkosti, zatiaľ čo matný povrch zabraňuje hromadeniu nečistôt, vďaka čomu je ideálny pre čisté priestory a miesta s precíznou montážou.

Technické špecifikácie

Položka	Špecifikácia
Materiál	Zliatina hliníka, lisovaná za tepla
Typ sekcie	Symetrický H-profil, dvojitá stojina, duté jadro
Povrchová úprava	Tvrdý elox, matný povrch
Dĺžka	Rezané na dĺžku podľa výkresu zákazníka
Priamosť	Pred odoslaním narovnané a skontrolované
Možnosti obrábania	Rezanie na dĺžku, zrážanie hrán, vŕtanie, závitovanie, presné obrábanie
MOQ	1 × 20GP kontajner; menšie skúšobné objednávky obchodovateľné
Dodacia lehota	7-15 pracovných dní po prijatí zálohy
Obchodné podmienky	FOB / CFR / CIF

Výber správnej koľajnice pre vaše vybavenie

Začnite so smerom zaťaženia:

Ak je zaťaženie umiestnené priamo nad H-koľajnicou a sila je konzistentne vertikálna, zvyčajne postačuje štandardný dvojitý profil. Ak je však náklad mimo stredu alebo sa zariadenie často núdzovo zastavuje, odporúčame najskôr prediskutovať podmienky vašej aplikácie s nami; geometrické výhody dizajnu profilu sú v týchto scenároch najdôležitejšie.

Dĺžka je druhým kľúčovým faktorom:

Dlhšie zdvihy zosilňujú akékoľvek zakrivenie koľajnice; preto pri zdvihoch presahujúcich niekoľko metrov odporúčame radšej objednať vopred narovnané a skontrolované narezané koľajnice, než rezať profil na mieste. Rozdiel spočíva v plynulom, nepretržitom pohybe oproti potenciálnemu viazaniu uprostred zdvihu.

Prevádzkové prostredie je tretím faktorom:

Tvrdo eloxované povrchy sú vhodné do prašných dielní a vlhkých priestorov. Ak bude H-Rail vystavený umývacím postupom alebo rezným kvapalinám, informujte nás o konkrétnom médiu, aby sme mohli overiť kompatibilitu povrchu pred zadaním objednávky.

Výroba a kontrola kvality

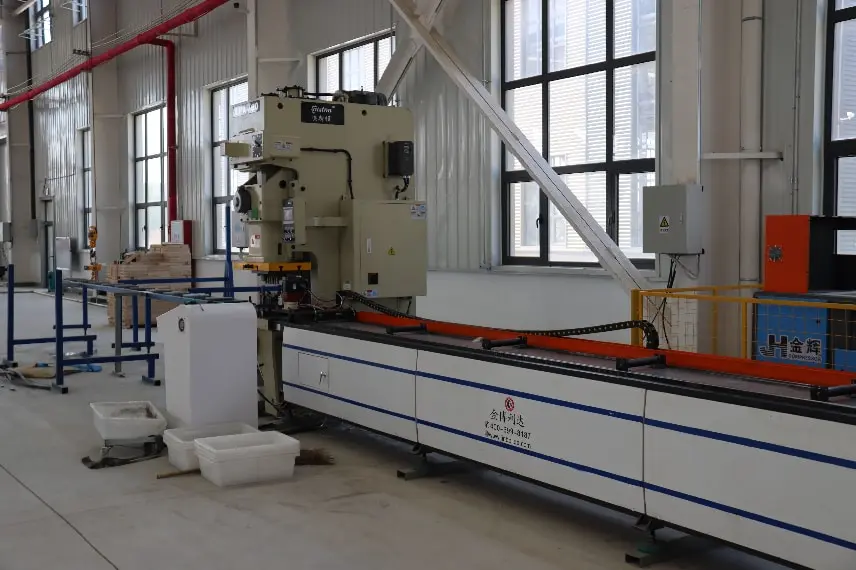

H-Rail sa vyrába v našom vlastnom zariadení; extrúzia, obrábanie a eloxovanie sa vykonáva interne. Naša výrobná prevádzka prevádzkuje osem C-kanálových tvárniacich liniek, dve linky na tvárnenie ocele s profilom "Ji" (klobúkový profil), dve vysokovýkonné vláknové laserové rezacie stroje a štyri CNC dierovacie linky. Naše vlastné vybavenie zahŕňa patentovaný úžitkový vzor „Vysekávací stroj na hliníkové profily“ (ZL 2023 2 2784865,9). Závod má ročnú kapacitu výroby profilov približne 200 000 ton.

Exportujeme do viac ako 30 krajín a podporujeme dlhodobé dodávateľské programy pre dodávateľov projektov aj výrobcov zariadení; vývoznú dokumentáciu a kontrolné opatrenia tretej strany možno dohodnúť od prípadu k prípadu.
