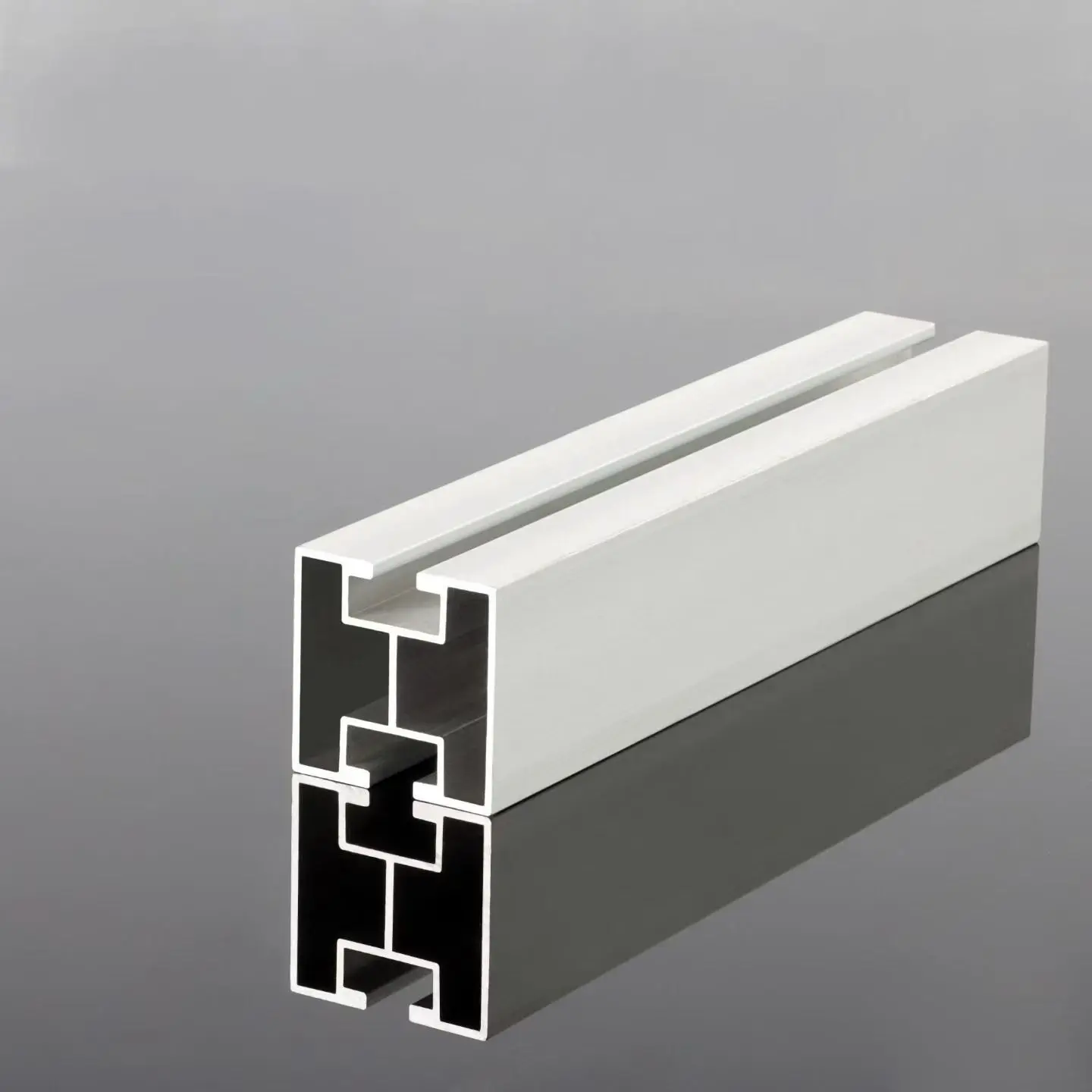

Koľajnice, ktoré sa na výkresoch zdajú identické, sa môžu po inštalácii v poli na naklonenom povrchu správať veľmi odlišne: rozstup väzníc sa zväčšuje a dráhy zaťaženia sa posúvajú, čo spôsobuje postupné prehýbanie alebo vybočovanie priameho profilu medzi podperami. Táto deformácia často vedie k vychýleniu modulu a uvoľneniu svoriek v priebehu času; zosilnené vodiace lišty sú navrhnuté špeciálne na riešenie tohto problému. Guojian ich vyrába pomocou integrovaného procesu tvárnenia za studena s priebežnými pozdĺžnymi rebrami, vďaka čomu je výstuž neoddeliteľnou súčasťou samotnej ocele.
Rebrá slúžia jedinému účelu: zvýšenie odolnosti profilu voči ohybu a krúteniu bez zdvojnásobenia hmotnosti. Pretože koľajnice sú tvarované za studena v jedinom prechode, rebrá prebiehajú nepretržite po celej dĺžke; absencia zvarov v miestach výstuže eliminuje oblasti náchylné na predčasné hrdzavenie alebo praskanie pri cyklickom zaťažení vetrom. Jednoducho povedané, prídavná oceľ je strategicky umiestnená presne tam, kde je potrebná, aby pôsobila proti ohybovým momentom.
Výber materiálu a náteru je založený na podmienkach na mieste, nie na zvykoch. Zinok-hliník-magnéziové (ZAM) povlaky tvoria hustú ochrannú vrstvu, ktorá môže migrovať a pokryť hrany rezu, vďaka čomu sú zosilnené vodiace lišty s povlakom ZAM odporúčanou voľbou pre pobrežné, rybárske-solárne a prílivové ploché projekty. Žiarové zinkovanie zostáva cenovo efektívnym riešením pre štandardné vnútrozemské elektrárne, zatiaľ čo pre kupujúcich, ktorí uprednostňujú neskoršie aplikovanie vlastných povrchových úprav, sú k dispozícii možnosti „čiernej ocele“ (nepokovované).
Integrovaný zosilnený profil ponúka vyššiu nosnosť na kilogram. To umožňuje strešným projektom zvýšiť štrukturálnu pevnosť a zároveň udržať mŕtvu hmotnosť pod kontrolou – priama výhoda, keď sú limity zaťaženia budovy obmedzené.
ZAM pre prostredie s vysokou vlhkosťou alebo soľným postrekom, žiarové zinkovanie pre štandardné elektrárne a čierna oceľ pre projekty vyžadujúce lokálny náter. Na verziu ZAM poskytujeme 25-ročnú záruku proti korózii, na žiarovo pozinkovanú verziu 15-ročnú a na samotnú konštrukciu je 10-ročná záruka.
Kanálový prierez zosilnenej vodiacej koľajnice priamo pojme T-skrutky; polohy komponentov je možné nastaviť ich posúvaním po koľajnici, čím sa eliminuje potreba opätovného vŕtania. Zodpovedajúce svorky a konektory pochádzajú z našich vlastných výrobných liniek, čím efektívne odstránia celého dodávateľa z vášho inštalačného reťazca.
Dierovanie, rezanie a zváranie sa vykonáva vo vlastnej réžii podľa výkresov. Vystužené koľajnice sú pripravené na okamžitú inštaláciu po príchode, čím sa minimalizujú opravy na mieste brúsenia, rezania a ochrany proti korózii – čo je rozhodujúce pre vzdialené horské elektrárne, kde sa každá ušetrená hodina premieta do skutočnej úspory nákladov.
| Položka | Špecifikácia |
|---|---|
| Materiál | Uhlíková oceľ tvarovaná za studena |
| Štruktúra | Integrovaný profil tvarovaný za studena + priebežné integrované rebrá |
| Možnosti náteru | Zinok-hliník-horčík (ZAM) / žiarovo pozinkované / čierna povrchová úprava (bez povrchovej úpravy) |
| Maximálna hrúbka | 12 mm |
| oddiel | Vlastná sekcia podľa výkresov zákazníka |
| Dĺžka | Odrežte na dĺžku podľa výkresov |
| Zapínanie | Slot kompatibilný s T-skrutkami; vlastnoručne vyrobené stredové/koncové svorky a konektory |
| Záruka | Záruka proti korózii: 25 rokov na ZAM, 15 rokov na žiarovo zinkované; Štrukturálna záruka: 10 rokov |
| MOQ | 1 × 20GP kontajner; skúšobné objednávky obchodovateľné |
| Dodacia lehota | 7-15 pracovných dní po prijatí zálohy |
| Obchodné podmienky | FOB / CFR / CIF |
Vystužené vodiace lišty sú určené pre miesta, kde sa štandardné profily blížia k hraniciam únosnosti. Nižšie uvedené aplikácie pokrývajú scenáre zaťaženia, s ktorými sa stretávame najčastejšie.
Zvlnený terén vedie k nerovnomernému zaťaženiu vetrom a snehom. Zosilnený profil zaisťuje, že pole zostane rovné v rôznych rozpätiach – dôvod, prečo svorky zostávajú bezpečné aj v druhom a treťom roku prevádzky.
Vonkajšie prostredie, výrazné denné výkyvy teplôt a vlhké pôdne podmienky urýchľujú koróziu. Povlak ZAM odoláva týmto environmentálnym zaťaženiam, zatiaľ čo zosilnený profil zvláda dodatočné zaťaženie spojené s dlhším rozpätím nad vodou alebo plodinami.
Soľný sprej predstavuje konečný test pre koľajnice. Tu zosilnený, zosilnený profil odoláva tlaku vetra, zatiaľ čo povlak ZAM spomaľuje koróziu zvonku dovnútra; keďže obe požiadavky sú kritické, odporúčame špecifikovať obe funkcie.
Jednoosové a dvojosové systémy vystavujú koľajnice opakovanému zaťaženiu počas dňa. Štandardné profily majú tendenciu sa za týchto podmienok deformovať, zatiaľ čo vystužené profily sú špeciálne navrhnuté tak, aby vydržali cyklické zaťaženie.
Flexibilné konštrukcie s veľkým rozpätím vyžadujú koľajnice, aby si zachovali svoj tvar s minimálnou podperou. Konštrukčná tuhosť – nielen pevnosť – je kľúčovým faktorom na zabezpečenie toho, aby si moduly zachovali svoj navrhnutý uhol sklonu. Komerčné a priemyselné strešné solárne elektrárne: Limity zaťaženia strechy obmedzujú vlastnú hmotnosť, takže je nevyhnutné maximalizovať pevnosť na kilogram – presne to, čo geometria rebier poskytuje pri dlhých a nepretržitých prevádzkach.
Umiestnite na vyvýšené podpery v krytom, vetranom priestore; pri manipulácii používajte ochranu hrán, aby ste pred inštaláciou zabránili poškriabaniu povlaku alebo deformácii sekcie.
Odhrotujte všetky rezné hrany a naneste antikorózny opravný náter. Umiestnite otvory tak, aby ste sa vyhli rebrám; nikdy nebrúste samotné rebro – rebro je zdrojom sily, takže jeho odbrúsenie marí účel nákupu tejto koľajnice.
Používajte iba rovné, nepoškodené koľajnice; utiahnite upevňovacie prvky na štandardné špecifikácie krútiaceho momentu a ponechajte dilatačné medzery v spojoch podľa potreby. Pri projektoch v horských oblastiach, prílivových plochách alebo pobrežných oblastiach sa pred montážou vystužených vodiacich koľajníc uistite, že základ je stabilný.
Pravidelne kontrolujte skrutky, deformáciu sekcie a stav povlaku; skrátiť intervaly kontrol v prostrediach vystavených soľnej hmle. Pri montáži pomocných zariadení neprekračujte projektované zaťaženie a okamžite opravte akékoľvek poškodenie náteru.
Odpoveď: Nechajte rozhodnúť podmienky lokality. Pre pobrežné, rybárske-solárne alebo prílivové ploché projekty odporúčame ZAM – povrchová úprava chráni rezné hrany a odoláva korózii soľným postrekom, s podporou 25-ročnej antikoróznej záruky. Pre štandardné vnútrozemské závody ponúka žiarové zinkovanie vynikajúcu hospodárnosť s 15-ročnou zárukou proti korózii.
A: Áno. Zákazkové profily sú štandardnou súčasťou nášho podnikania: valcujeme za studena podľa výkresov (do hrúbky 12 mm) a kompletizujeme dierovanie, rezanie a zváranie vo vlastnej réžii, takže výrobok je pripravený na inštaláciu po dodaní.
Odpoveď: Na verzie ZAM ponúkame 25-ročnú záruku proti korózii, 15-ročnú na žiarovo pozinkované verzie a 10-ročnú záruku na konštrukciu na montážny systém.
Odpoveď: Kontajner 20GP pojme približne 2 MW montážnej ocele, zatiaľ čo 40HQ pojme približne 4–5 MW. Koľajnice sú spojené a chránené pre námornú dopravu; môžu byť dohodnuté malosériové skúšobné objednávky pre počiatočné projekty.
Odpoveď: Továreň je certifikovaná podľa noriem ISO 9001, ISO 14001 a ISO 45001; k dispozícii sú správy o štrukturálnych výpočtoch a správy o skúškach tretích strán. Dajte nám vedieť cieľový trh, aby sme mohli potvrdiť konkrétnu požadovanú dokumentáciu.
