Strešný PV montážny systém

Guojian (Tianjin) Steel Co., Ltd. sa už roky špecializuje na výrobu strešného PV montážneho systému. Prevádzkujeme vlastnú dielňu na výrobu oceľových konštrukcií a spolupracujeme s výrobnými linkami na žiarové zinkovanie, ktoré sa zaoberajú rezaním a tvarovaním všetkých komponentov – ako sú stĺpy, hlavné nosníky a väznice – interne. Obsluhujeme širokú škálu parkovacích prostredí, vrátane priemyselných komplexov, obchodných centier, nemocníc, škôl a dep verejnej dopravy. Náš technický tím poskytuje merania na mieste a plánovanie rozloženia parkoviska, vytvára konštrukčné výkresy a schémy usporiadania prispôsobené miestnym požiadavkám na zaťaženie vetrom a snehom. Udržujeme stály inventár surovín, ako sú štvorcové rúrky a C-profily; štandardné modely sa dodávajú do 72 hodín. Všetky komponenty sa dodávajú so špecifikáciami materiálu a správami o kontrole galvanizácie. Ponúkame štrukturálne záruky a technickú podporu pri inštalácii na mieste, pomáhame klientom vytvárať esteticky príjemné a funkčné fotovoltaické prístrešky pre autá.

Materiálne výhody

Naše strešné montážne systémy využívajú profily z leteckej hliníkovej zliatiny 6063-T5 s eloxovaným povrchom (hrúbka oxidového filmu ≥ 15 μm), ktoré ponúkajú vynikajúce výhody, ako je nízka hmotnosť, vysoká pevnosť, odolnosť proti korózii a odolnosť proti hrdzi. S hustotou iba tretinovou v porovnaní s oceľou je materiál ľahší pri zachovaní rovnakej pevnosti. Môže sa tiež pochváliť vynikajúcou odolnosťou voči kyslým dažďom, soľným postrekom a UV žiareniu, čím zabezpečuje životnosť viac ako 30 rokov – dokonca aj v korozívnych prostrediach, ako sú pobrežné alebo priemyselné zóny – s nulovou potrebou údržby počas celej životnosti. Je to ideálny materiál pre strešný montážny FV systém.

Použiteľné typy striech

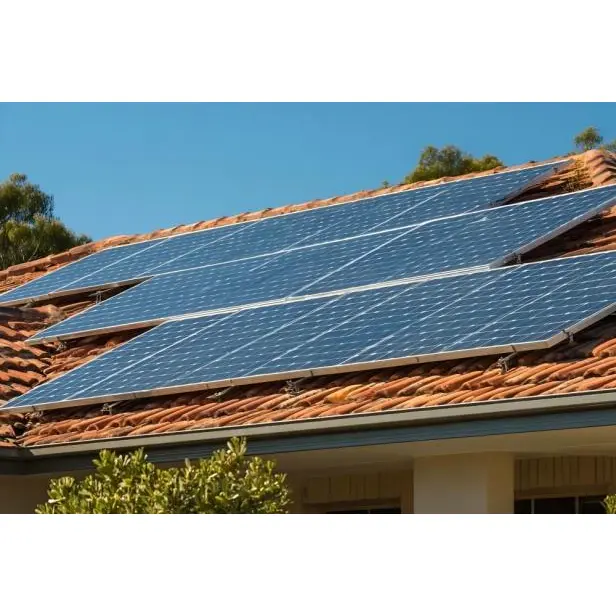

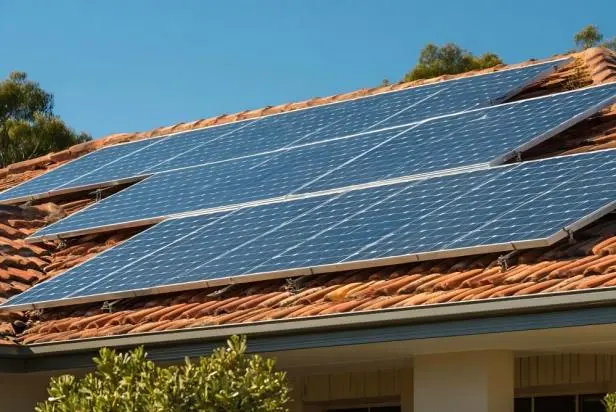

Vyvinuli sme špecializované montážne systémy pre rôzne typy striech, čím sme vytvorili komplexný sortiment, ktorý pokrýva každý scenár. Pri farebných oceľových strechách používame montáž na báze svoriek kompatibilnú s rôznymi profilmi, vrátane uhlových rebrových (snap-lock), stojatých drážok a vlnitých plechov. Betónové ploché strechy využívajú buď štrkové alebo chemické kotviace metódy, čím sa zabráni rozsiahlemu poškodeniu strešnej konštrukcie. Glazované alebo hlinené škridlové strechy používajú špeciálne háčikové držiaky, ktoré sa zaisťujú cez medzery škridiel, pričom samotné škridle zostávajú nedotknuté. Či už ide o priemyselné závody, komerčné budovy alebo obytné domy, poskytujeme vhodné inštalačné riešenia, vďaka čomu klienti nemusia získavať komponenty od viacerých dodávateľov.

Dizajn produktu

Montážny systém pre strechy z farebných oceľových škridiel využíva špeciálne svorky na bezpečné upevnenie. Proces inštalácie nevyžaduje žiadne vŕtanie do povrchu strechy, čím sa zásadne eliminuje riziko zatekania strechy spôsobené prestupmi. Svorky obsahujú vnútorné vodotesné gumové podložky z EPDM, ktoré tesne priliehajú k vlnám oceľových dlaždíc; tento dizajn nielen zvyšuje trenie, aby sa zabránilo kĺzaniu, ale vytvára aj sekundárne vodotesné tesnenie. Pre betónové strechy, kde sa vŕtaniu nedá vyhnúť, poskytujeme vodotesné manžety a tmel odolný voči poveternostným vplyvom, aby sme zabezpečili absolútnu integritu každého upevňovacieho bodu, čím chránime hydroizoláciu strechy a zbavujeme majiteľov obáv z netesností.

Bezpečnosť a spoľahlivosť v podmienkach silného vetra

Strecha je časť budovy, ktorá je najviac vystavená zaťaženiu vetrom; sacie sily vetra najmä v rohových a okrajových oblastiach môžu dosiahnuť dvoj- až trojnásobok veľkosti čelného tlaku vetra. Strešný montážny systém Guojian Steel sa vyznačuje špeciálnym dizajnom odolným proti zdvihnutiu vetra. Svorky prešli prísnym testovaním vytiahnutia, ktoré preukázalo odolnosť proti vytiahnutiu ≥2 kN na svorku. Hustota usporiadania držiakov je optimalizovaná na základe miestneho tlaku vetra a špecifických strešných zón, s ďalšími upevňovacími bodmi inštalovanými v rohových a okrajových oblastiach. Všetky konektory využívajú protišmykové zúbkované matice a podložky proti uvoľneniu, aby sa zabezpečila stabilita proti dlhodobým vibráciám spôsobeným vetrom, čím sa zabráni uvoľneniu alebo uvoľneniu. Systém je schopný odolať ťažkým tajfúnom (kategória 12 alebo vyššia), pričom zaisťuje bezpečnosť a spoľahlivosť.

Nosná ochrana

Strešný PV montážny systém je vyrobený výhradne z hliníkovej zliatiny. Jeho vlastná hmotnosť na jednotku plochy je len 30 % – 40 % oproti tradičným oceľovým držiakom, čo výrazne znižuje dodatočné zaťaženie strechy. Pre 1 MW strešnú elektráreň je celková hmotnosť montážneho systému z hliníkovej zliatiny približne 15 – 20 ton – zníženie o viac ako 30 ton v porovnaní s oceľovými držiakmi – účinne predchádza problémom, ako sú štrukturálna deformácia alebo praskanie hydroizolačnej vrstvy spôsobené preťažením. Pre budovy s obmedzenou nosnosťou, ako sú staršie továrne alebo tenkostenné oceľové strešné konštrukcie, tieto ultraľahké držiaky z hliníkovej zliatiny ponúkajú bezpečné a spoľahlivé riešenie, umožňujúce plné využitie striech s potenciálom výroby energie a zaisťujúce, že ani jeden centimeter strešného priestoru nevyjde nazmar.

Výhody inštalácie

Všetky montážne prvky zastrešenia sú prefabrikované vo výrobnom závode pomocou štandardizovaného modulárneho dizajnu. Inštalácia na mieste si vyžaduje iba jednoduché skrutkovanie a zaklapnutie – eliminuje potrebu zvárania, rezania alebo sekundárneho spracovania. Špecializované svorky sa pripevňujú priamo na profilovanú oceľovú strešnú krytinu a koľajnice sa rýchlo spájajú pomocou zaskakovacích zámkov; jeden inštalatér dokáže namontovať viac ako 100 metrov štvorcových regálov za deň, čím sa účinnosť zvýši o viac ako 50 % v porovnaní s tradičnými metódami. S podporou podrobných inštalačných manuálov a video sprievodcov môžu štandardné inštalačné tímy rýchlo zvládnuť proces po krátkom zaškolení, čím sa výrazne skrátia časové harmonogramy projektu a znížia sa náklady na prácu, aby sa urýchlilo pripojenie k sieti.

Profesionálne prispôsobenie a komplexná záruka

Poskytujeme komplexné technické služby, od prieskumov striech až po návrh systému. Naši technici vykonávajú na mieste merania rozmerov strechy, profilov panelov a nosnosti, vytvárajúc prispôsobené dispozičné plány a štrukturálne výpočty prispôsobené skutočným podmienkam, aby sa maximalizovalo využitie strechy a inštalovaná kapacita. Naše produkty sa dodávajú s 10-ročnou zárukou kvality a 25-ročnou životnosťou, ktorú podporuje 24-hodinová technická podpora a pokyny na inštaláciu na mieste. Všetky produkty sú dodávané s materiálovými certifikátmi, protokolmi o skúškach a osvedčeniami o zhode, čo zaisťuje bezstarostný zážitok pre každého zákazníka – od obstarávania a inštalácie až po dlhodobú prevádzku.
