Nastaviteľná solárna montážna konzola v tvare oblúka

Tento dodávateľ oblúkovej nastaviteľnej solárnej montážnej konzoly využíva integrovaný, bezproblémový proces tvarovania, presné CNC dierovanie a plne mechanizované valcovanie. Zváranie na mieste je eliminované v prospech modulárnej skrutkovej montáže, pri zachovaní odchýlky rovinnosti inštalácie do 2 mm. To účinne predchádza problémom s výstavbou, ako sú mikrotrhliny v moduloch a štrukturálne deformácie, pričom sa výrazne skrátia harmonogramy výstavby a znížia sa náklady. V porovnaní s tradičnými držiakmi sú tieto vysokokvalitné držiaky PV s nastaviteľným oblúkom ľahké, vysoko odolné voči korózii, všestranné, ľahko sa prepravujú a efektívne sa inštalujú. Celý produktový rad je certifikovaný podľa ISO9001 a podlieha 100% továrenskej kontrole, aby sa zabezpečila stabilná a kontrolovateľná kvalita.

Kľúčové predajné body a konkurenčné výhody

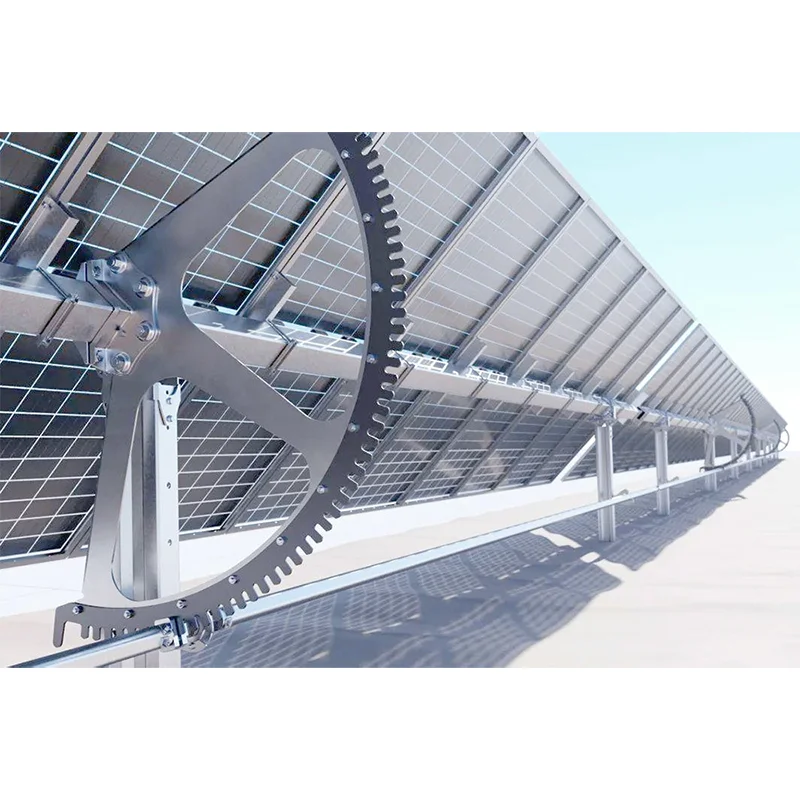

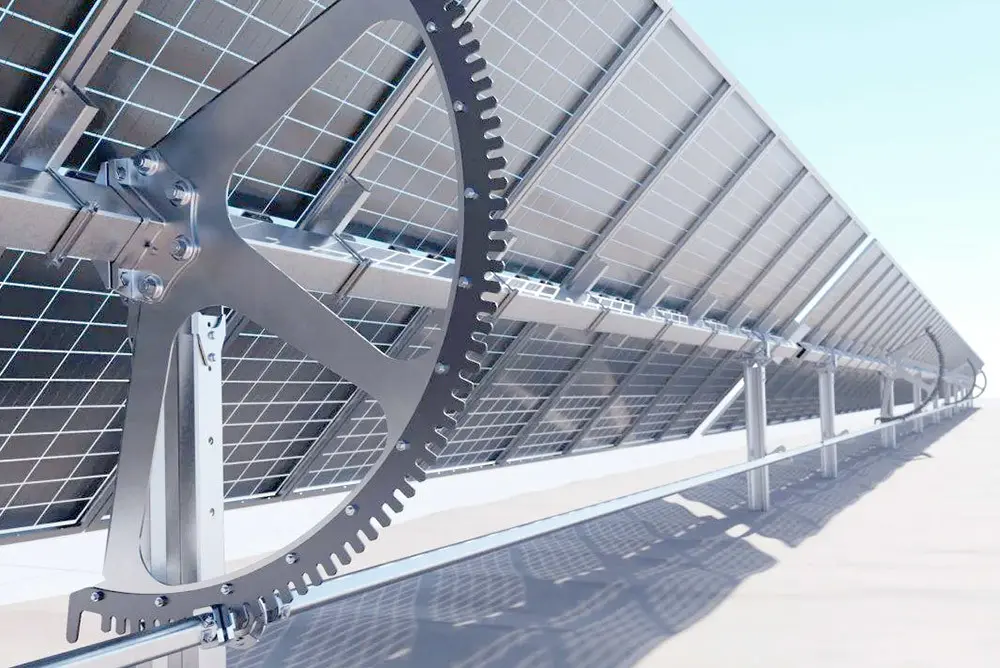

1. Inovatívna nastavovacia štruktúra s vysokou prispôsobivosťou sklonu: Obsahuje oblúkový sklopný nastavovací mechanizmus, ktorý umožňuje plynulé, voľné nastavenie sklonu medzi 5° a 60°, flexibilne sa prispôsobuje slnečným podmienkam v rôznych zemepisných šírkach.

2. Významné zisky pri výrobe energie: Štandardné manuálne nastaviteľné modely zvyšujú výkon o 8 % – 12 %; voliteľné modely inteligentného sledovania môžu zvýšiť produkciu až o 30 %.

3. Vysoko pevný základný materiál odolný voči korózii vhodný do drsného prostredia

Hlavná oceľová konštrukcia: Používa vysokopevnostnú oceľ Q235 a Q550;

Antikorózny náter: Zinko-hliníkový-horčíkový náter s hustotou 120 g/m²;

Odolnosť proti korózii: Prešiel 5 000-hodinovým testom soľného postreku;

Odolnosť proti vetru a zaťaženiu: Odoláva vetru Beaufortovej stupnice 13; nosnosť 200 kg/m²;

Použiteľné scenáre: Vhodné pre rôzne drsné vonkajšie podmienky vrátane pobrežných oblastí s vysokou slanosťou, vlhkých horských oblastí a prílivových oblastí.

4. Pokročilá výroba a vysoká presnosť inštalácie: Využíva bezproblémový, integrovaný proces CNC dierovania a tvárnenia s modulárnym dizajnom zoskrutkovania, čím sa eliminuje potreba zvárania na mieste. Odchýlka rovinnosti inštalácie je riadená v rozmedzí 2 mm, čím sa účinne predchádza problémom, ako sú mikrotrhliny vo fotovoltaických moduloch a štrukturálna deformácia.

5. Flexibilné obstarávanie, preprava a prispôsobenie: Vyznačuje sa ľahkou celkovou štruktúrou, ktorá uľahčuje prepravu na dlhé vzdialenosti a stohovanie na mieste. Podporuje štandardizované hromadné obstarávanie a neštandardné prispôsobenie na základe špecifických požiadaviek projektu.

6. Predĺžená záruka a odolná konštrukcia: Dodáva sa s 20-ročnou zárukou; hlavná konštrukcia ponúka dlhodobú stabilitu a predĺženú životnosť.

Model produktu a základné technické parametre

1. Základný materiál a antikorózna úprava: Hlavné telo je vyrobené z vysokopevnostnej konštrukčnej ocele Q235/Q550 s antikoróznym povlakom zinok-hliník-horčík s hmotnosťou 120 g/m². Prešiel 5 000-hodinovým testom neutrálnej soľnej hmly, ktorý zaisťuje odolnosť voči hrdzi a starnutiu počas dlhodobého vonkajšieho používania.

2. Proces presného tvarovania: Využíva bezproblémový, integrovaný proces presného valcovania a CNC dierovania, ktorý zaisťuje presné polohovanie rozmerov a robustnú štrukturálnu stabilitu.

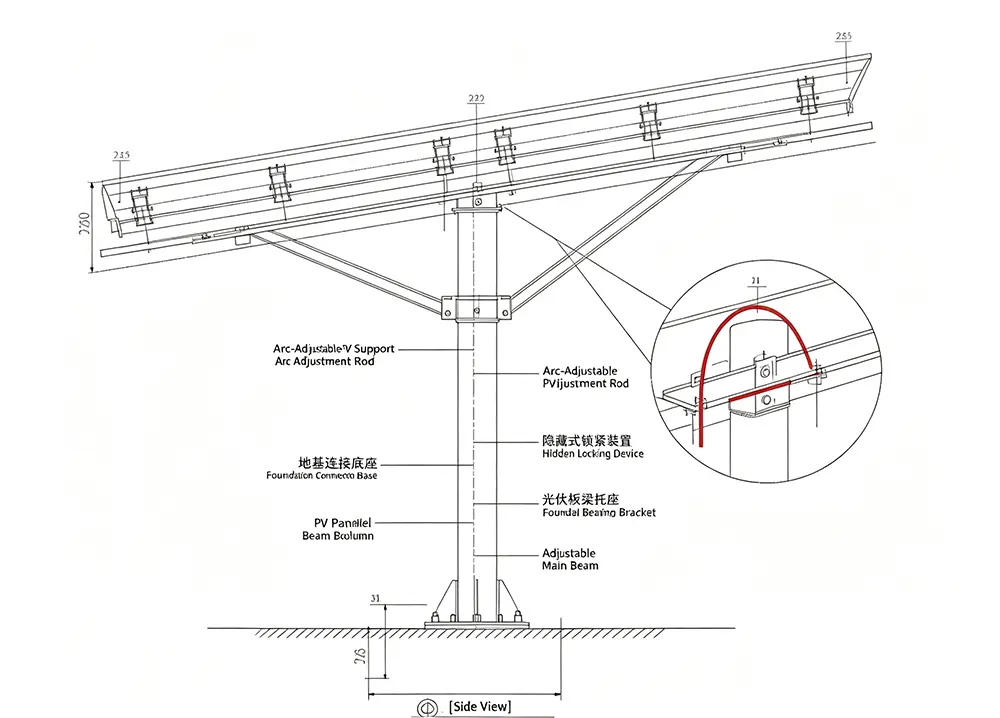

3. Mechanizmus nastavenia uhla: Vybavený sklopným nastavovacím mechanizmom v tvare oblúka, ktorý ponúka rozsah nastavenia 5°–60°; mechanizmus funguje hladko a odoláva zasekávaniu alebo deformácii pri dlhodobom používaní.

4. Nosnosť a odolnosť proti vetru: Odolnosť proti vetru až do Beaufortovej stupnice 13, s maximálnou nosnosťou 200 kg/m², čo zaisťuje spoľahlivý výkon v náročných vonkajších podmienkach.

5. Výhody inštalácie a konštrukcie: Vyznačuje sa modulárnym dizajnom s plne priskrutkovanou montážou – eliminuje potrebu zvárania na mieste – a zachováva rovinnosť inštalácie v tolerancii 2 mm.

6. Kompatibilita modulov: Podporuje rôzne konfigurácie, vrátane jednomodulových a viacriadkových usporiadaní; kompatibilné s bežnými monokryštalickými a bifaciálnymi fotovoltaickými modulmi na trhu.

7. Možnosti prispôsobenia: Špecifikácie šírky a rozpätia stojana môžu byť optimalizované a upravené tak, aby vyhovovali špecifickým požiadavkám a prispôsobili sa rôznym podmienkam na mieste.

Široká škála aplikácií a real-svet projektov

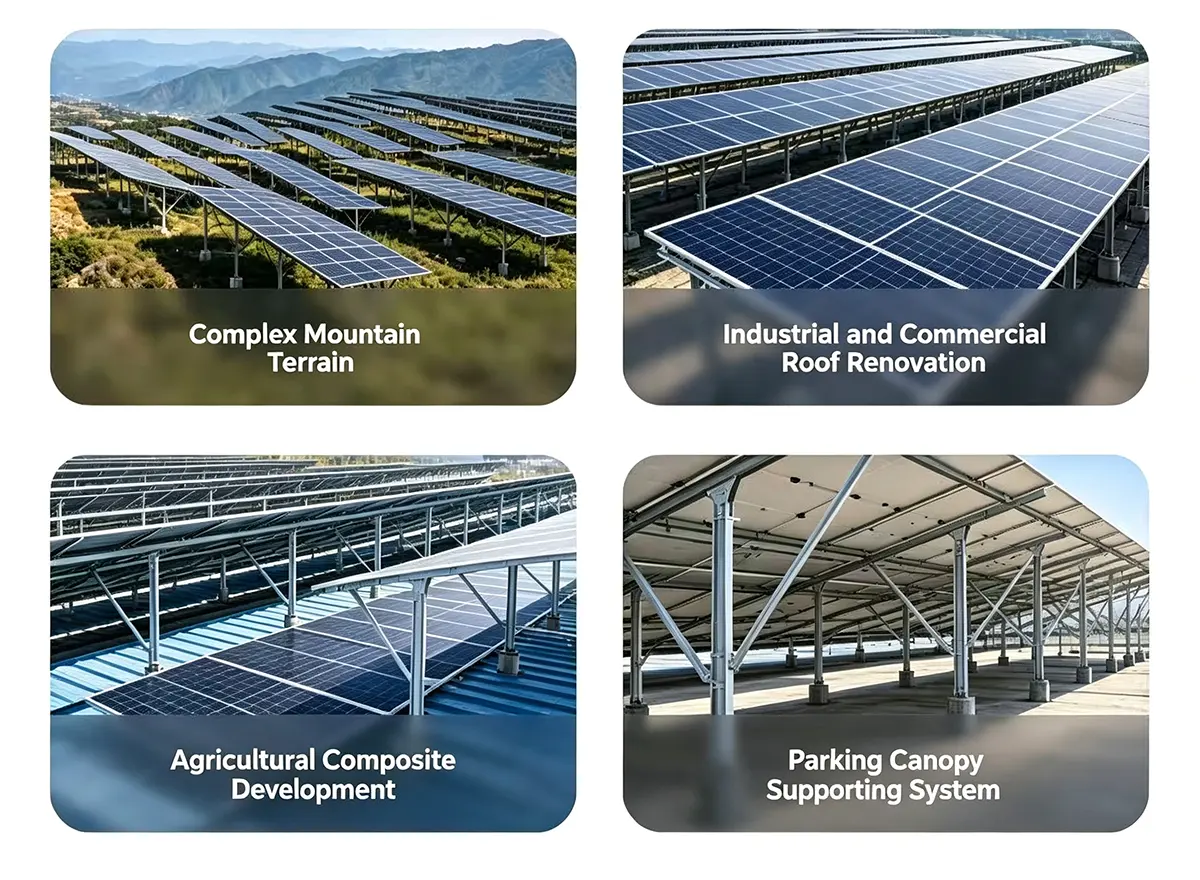

1. Pokrýva rôzne scenáre fotovoltaických projektov: Vhodné pre širokú škálu projektov, vrátane C&I (komerčných a priemyselných) striech z farebných oceľových škridlí, distribuovaných fotovoltických zariadení na strechách s dlaždicami, pozemných fotovoltaických elektrární v horskom teréne, rybárskych fotovoltaických a agrovoltaických systémov, fotovoltaických prístreškov a energeticky úsporných fotovoltaických zariadení pre staršie obytné komunity.

2. Prispôsobiteľné komplexnému vonkajšiemu prostrediu: Vhodné na inštaláciu v rôznych topografiách a prostrediach, vrátane otvorených plání, zvlneného horského terénu, prílivových oblastí a pobrežných oblastí náchylných na vysokú vlhkosť a tajfúny.

3. Rozsiahle skúsenosti s projektmi (domáce a medzinárodné): Úspešne implementovaných viac ako sto referenčných projektov – vrátane pobrežných elektrární odolných voči vetru, vidieckych agrovoltaických systémov, fotovoltaických systémov na strechách priemyselných parkov a veľkých fotovoltaických prístreškov – s produktmi exportovanými aj do viacerých krajín v juhovýchodnej a južnej Ázii.

4. Komplexná vizuálna podpora v reálnom svete: Pre všetky projekty spolupráce poskytujeme skutočné fotografie a videá pokrývajúce továrenskú výrobu, nakladanie a prepravu a dokončené staveniská.

5. Komplexná služba prispôsobeného riešenia: Poskytujeme plány rozloženia modulov na základe topografie lokality a svetelných podmienok, pričom ponúkame komplexné integrované riešenia, ktoré zahŕňajú montážnu štruktúru.

Precízne remeselné spracovanie · Solídne zabezpečenie kvality

1. Štandardizovaný systém kontroly kvality a autoritatívne testovacie poverenia: Výroba dodržiava normy riadenia kvality ISO9001; máme k dispozícii komplexné správy o testoch tretích strán týkajúce sa antikoróznych vlastností a mechanickej únosnosti.

2. Komplexná kontrola kvality s uzavretou slučkou: Zaviedli sme kompletný reťazec kontroly kvality zahŕňajúci príjem surovín, lisovanie a tvarovanie, kontrolu náterov a vzorkovanie hotových výrobkov.

3. Fázové a viacúrovňové inšpekčné normy

Príjem surovín: Spektroskopická analýza oceľového materiálu;

Fáza polotovaru: Overenie presnosti vysekávania a rozmerov tvárnenia;

Fáza hotového výrobku: Štandardizované skúšky simulácie soľnej hmly a záťažové tlakové skúšky.

4. Prísne požiadavky na kontrolu pri výstupe z továrne: Implementujeme politiku 100% kontroly pre všetky produkty predtým, ako opustia továreň, čím bránime vstupu chybných položiek na trh pri zdroji.

Automatizovaná výroba a riadenie vysledovateľnosti šarží: Vybavené proprietárnymi automatizovanými výrobnými linkami využívajúcimi presné mechanické valcovanie; vzorky z každej šarže sa archivujú, aby sa zabezpečila úplná sledovateľnosť šarže.

Profesionálne nezávislé testovacie laboratórium: Nezávislé laboratórium na mieste vykonáva rutinné testy odolnosti voči poveternostným vplyvom a simulácie starnutia, aby sa nepretržite overovala odolnosť produktu v exteriéri.

Kompletná a overiteľná skúšobná dokumentácia: Elektronické a tlačené kópie všetkých kvalifikačných certifikátov a správ o skúškach sú k dispozícii na požiadanie.

Priamy výrobca s overenými schopnosťami – hlavné konkurenčné výhody

Väčšina štandardných nastaviteľných montážnych držiakov na trhu využíva jednoduché konštrukcie pántov, vďaka čomu sú veľmi náchylné na zaseknutie, hrdzavenie a zlyhanie nastavovacích obmedzovačov počas dlhodobého vonkajšieho používania. Na rozdiel od toho, naša oblúková konzola obsahuje vylepšenú, zosilnenú oblúkovú konštrukciu závesu, ktorá zaisťuje rovnomerné rozloženie zaťaženia a zabraňuje deformácii alebo zadretiu počas rokov vonkajšej prevádzky. Zatiaľ čo väčšina konkurenčných produktov ponúka len nastavenia s pevným prírastkom, náš produkt umožňuje plynulé, nepretržité nastavenie medzi 5° a 60°, maximalizuje slnečné žiarenie a zvyšuje výnosy z výroby energie.

Jednorazové riešenia a komplexná záruka technického servisu

1. Špeciálna predpredajná technická podpora typu one-on-one: Profesionálni predpredajní inžinieri poskytujú špecializované sledovanie projektu, vytvárajú bezplatné predbežné plány pre rozloženie montážnej konštrukcie a výber uhla sklonu na základe skutočných podmienok na mieste.

2. Dodanie kompletnej technickej dokumentácie: Konštrukčné výkresy CAD a technické údaje týkajúce sa výpočtov mechanického zaťaženia sú poskytnuté pri zadaní objednávky; v tlačenej aj digitálnej podobe sú inštalačné manuály súčasťou dodávky.

3. Viacformátová inštalačná príručka: Vzdialená online inštalačná príručka je k dispozícii po odoslaní, podporovaná ilustrovanými manuálmi a štandardizovanými inštruktážnymi videami; pri rozsiahlych alebo zložitých projektoch môže technický personál poskytnúť online pomoc v reálnom čase pri riešení problémov s inštaláciou.

4. Dlhodobá komplexná záruka: 20-ročná záruka sa vzťahuje na celú jednotku. Poskytujeme kompletné riešenia – vrátane opráv a výmeny dielov – pre akékoľvek problémy s kvalitou konštrukcie spôsobené neľudskými faktormi počas záručnej doby.

5. Efektívny mechanizmus odozvy po predaji: Náš popredajný tím je v službe 16 hodín denne, 7 dní v týždni. Poskytujeme spätnú väzbu na bežné otázky do 2 hodín a komplexné riešenia zložitých technických problémov do 24 hodín.

6. Doživotná bezplatná technická podpora pre zákazníkov: Našim partnerom poskytujeme nepretržité technické služby vrátane bezplatných komplexných konzultácií pre nové projektové plány.

FAQ

Aké sú kľúčové úvahy počas inštalácie, prevádzky a údržby fotovoltaických montážnych systémov?

Je potrebné zvážiť tri základné body: Po prvé, základová konštrukcia – tá musí brať do úvahy výpočty terénu a zaťaženia; pre horské oblasti zaistite stabilitu pilótového základu a pre pobrežné oblasti implementujte robustné kotvenie odolné voči vlnám. Po druhé, uhly sklonu a uzamykacie mechanizmy – nastaviteľné alebo sledovacie držiaky vyžadujú po nastavení mechanické uzamknutie a úpravy sú prísne zakázané počas silného vetra (rýchlosti presahujúce 20–25 m/s) alebo hustého sneženia. Po tretie, bežná údržba – pravidelne kontrolujte hrdzu, napätie kotvy (kritické pre flexibilné montážne systémy) a svorky modulov, aby ste zabránili mikrotrhlinám modulu alebo štrukturálnej nestabilite.

O koľko sa zvýši výroba energie s nastaviteľnými FV držiakmi v porovnaní s pevnými držiakmi a oplatí sa investícia?

V porovnaní s pevnými držiakmi môžu manuálne alebo elektricky nastaviteľné držiaky (so sezónnym nastavením sklonu) zvýšiť výrobu energie o 5 % – 10 % v oblastiach strednej až vyššej zemepisnej šírky; Jednoosové sledovacie držiaky môžu zvýšiť výkon o 15 % až 20 % a dvojosové sledovacie držiaky o 25 % až 30 %. Či sa investícia oplatí, závisí od rozsahu projektu: malé rezidenčné projekty by mali uprednostňovať pevné uchytenia (kvôli nižším nákladom), zatiaľ čo v prípade stredných až veľkých pozemných elektrární závisí výber od miestneho trvania slnečného svitu a taríf za elektrinu – sledovacie alebo nastaviteľné držiaky zvyčajne ponúkajú návratnosť investície do 3–5 rokov.

Ako by sa mali vyberať materiály na montáž FV a aké faktory sú dôležité v rôznych prostrediach?

Medzi hlavné materiály patrí uhlíková oceľ (žiarovo zinkovaná), hliníková zliatina, nehrdzavejúca oceľ a polymérne materiály (uhlíkové vlákno/aramid). Uhlíková oceľ je preferovanou voľbou pre štandardné pozemné projekty kvôli jej nákladovej efektívnosti a odolnosti proti korózii. V pobrežných prostrediach, v soľných sprejoch alebo v prostredí „komplementárneho rybolovu a fotovoltaiky“ sa na zvýšenie odolnosti proti korózii uprednostňuje hliníková zliatina alebo nehrdzavejúca oceľ. Polymérne materiály sú vhodné pre vysokohorské miesta alebo scenáre vyžadujúce ľahké konštrukcie; aj keď sú náklady vyššie, ponúkajú významné výhody z hľadiska zníženia hmotnosti.

Aké sú hlavné typy FV montážnych systémov a pre aké scenáre je každý typ vhodný?

FV montážne systémy sú primárne rozdelené do štyroch typov: pevné držiaky, nastaviteľné držiaky (manuálne/elektrické), flexibilné držiaky a sledovacie držiaky (jednoosové/dvojosové). Pevné držiaky sú vhodné pre malé projekty na zemi alebo na streche s obmedzeným rozpočtom a rovným terénom. Nastaviteľné držiaky sú ideálne pre oblasti strednej až vyššej zemepisnej šírky, pretože ich uhly sklonu možno sezónne upravovať, aby sa zvýšila produkcia energie. Flexibilné držiaky sú vhodné pre zložité terény – ako sú horské oblasti alebo projekty „rybársko-solárny hybrid“ – a aplikácie s dlhým rozpätím. Sledovacie držiaky sú najlepšie pre veľké pozemné rastliny v púšti alebo na rovinách s bohatým slnečným žiarením; Zatiaľ čo ponúkajú najvyššiu účinnosť výroby energie, prinášajú so sebou aj vyššie náklady a nároky na údržbu.

Štandardizované balenie a efektívna logistika

1. Štandardizovaný modulárny dizajn balenia: Nastaviteľná solárna montážna konzola v tvare oblúka sa rozloží na moduly a zabalí podľa noriem. Dlhé profily sú zaistené zosilnenými tkanými vreckami a vystužené oceľovou páskou; malé príslušenstvo – ako sú skrutky, konektory a pánty – sa triedi a balí do samostatných vodotesných tkaných vreciek s jasným označením, aby sa zabránilo strate alebo zmiešaniu.

2. Dvojvrstvová ochrana proti dažďu vhodná pre diaľkovú prepravu: Celá zásielka je vybavená ochranou odolnou voči dažďu, ktorá je schopná odolať diaľkovej námornej alebo pozemnej preprave a odoláva oderu počas nakladania/vykladania, ako aj poškodeniu dažďom a vlhkosťou.

3. Kompatibilné s viacerými druhmi dopravy: Tovar je možné dopraviť priamo na miesto projektu kamiónom alebo zabaliť do kontajnerov, aby sa splnili požiadavky na vývoz do zahraničia.

4. Priama zásielka z našej vlastnej továrne s flexibilnými, kontrolovateľnými dodacími lehotami: Zásielky pochádzajú priamo z nášho výrobného závodu v Tianjine; Položky štandardnej špecifikácie sú dostupné zo skladu...

5. Plne viditeľný proces prepravy pre jednoduché overenie: Ku každej zásielke poskytujeme fotografie procesu nakladania v reálnom čase a podrobný zoznam nákladu. Položky sa pred naložením počítajú a overujú kus po kuse a dokumentácia/obrázky sa zdieľajú s klientom, aby sa uľahčila kontrola po prijatí.
