Konzolový solárny prístrešok na auto

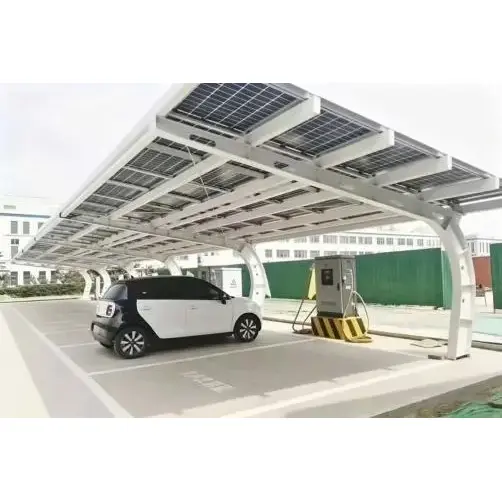

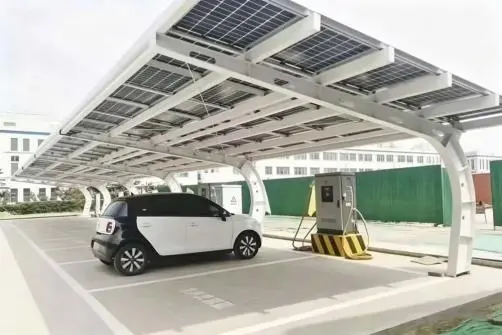

Naša továreň sa špecializuje na zákazkovú výrobu Cantilever Solar Carport. Náš samostatne vyvinutý jednostranný konzolový fotovoltaický prístrešok v tvare "7" slúži ako bežné riešenie fotovoltaickej integrácie pre malé a stredne veľké priemyselné parky, firemné dvory a jednostranné parkovacie plochy pre vozidlá. Na rozdiel od obojstranných prístreškov pre vozidlá v tvare písmena „T“ má prístrešok pre fotovoltaické vozidlá v tvare „7“ nosné stĺpy len v zadnej časti parkovacieho miesta, pričom hlavný nosník je vykonzolovaný dopredu, aby pokryl celý rad parkovacích miest; všetky komponenty sú prefabrikované v továrni a zmontované na mieste pomocou vysokopevnostných skrutiek, čím sa eliminuje potreba rozsiahleho zvárania na mieste a výrazne sa skracuje celková časová os výstavby. Integrovaná jednostranná štruktúra odvádzania vody smeruje dažďovú vodu rovnomerne na vonkajšiu konzolovú stranu, čím zabraňuje kvapkaniu vody na karosérie vozidiel alebo vytváraniu blatistej a podmáčanej pôdy. Fotovoltaický prístrešok v tvare 7 možno ľubovoľne zostavovať a rozširovať podľa počtu parkovacích miest s vopred určenými miestami vyhradenými pre inštaláciu nabíjacích stĺpov, čo umožňuje vytvorenie integrovanej parkovacej a elektrickej fotovoltaickej nabíjacej stanice.

Hlavné body diferenciácie produktov

1. Konfigurácia zadného parkovania s jedným stĺpikom – plne optimalizuje využitie parkovacieho miesta

Všetky stĺpiky sú inštalované v zadnej časti parkovacieho miesta; v oblasti nastupovania/výstupu vozidla alebo otvárania dverí nie je žiadna prekážka z oceľového rámu a nedochádza k rušeniu vodičov pri parkovaní alebo vystupovaní z vozidla; existujúce značenie parkovacích miest preto nevyžaduje žiadne dodatočné plánovanie ani úpravu.

2. Nižšie náklady na stavebné inžinierstvo; ideálne na renováciu existujúcich lokalít.

V porovnaní s tradičnými viacpilierovými základmi prístreškov pre autá si táto metóda vyžaduje menej základových bodov, má za následok menší rozsah poškodenia existujúcej betónovej alebo asfaltovej spevnenej vozovky a znamená nižšie celkové náklady na renováciu zastaraných parkovacích zariadení.

3. Komplexný proces žiarového zinkovania – zabezpečuje vonkajšiu životnosť viac ako 25 rokov

Všetky oceľové profily sú podrobené úplnému procesu žiarového zinkovania, ktorý zabezpečuje, že hrúbka zinkového povlaku spĺňa požadované normy a poskytuje ochranu proti dažďovej vode a korózii spôsobenej vlhkosťou; tieto komponenty je možné dlhodobo spoľahlivo používať v pobrežných oblastiach s vysokou vlhkosťou alebo v oblastiach so silným chladom a hustým snežením.

4. Integrovaný drenážny systém zabraňuje úniku vody a skĺznutiu.

Nosný rám má štandardný odvodňovací sklon, ktorý smeruje dažďovú vodu centrálne smerom k vykonzolovanému exteriéru, čím zabraňuje neustálemu kvapkaniu na strechu a znižuje riziko akumulácie vody na parkovacích miestach alebo na nebezpečných vlhkých povrchoch.

5. Prispôsobiteľné rozmery pre všetky špecifikácie – kompatibilné so všetkými typmi fotovoltaických panelov.

Dĺžku konzoly, výšku stĺpa a uhol sklonu vrchlíka je možné nastaviť podľa miestneho zaťaženia vetrom a snehom, ako aj rozmerov fotovoltaických panelov; systém podporuje flexibilné konfigurácie s jedným aj viacerými rozpätiami s predinštalovanými rozhraniami pre inštaláciu nabíjacej stanice s jednosmerným prúdom.

6. Kompletný súbor akceptačnej dokumentácie projektu

Je možné poskytnúť profesionálne správy o výpočte konštrukčného zaťaženia pre zaťaženie vetrom a snehom, osvedčenia o kontrole kvality vo výrobnom závode a certifikačné dokumenty ISO/CE, ktoré spĺňajú domáce požiadavky na registráciu sieťového pripojenia a medzinárodné štandardy archivácie projektov.

Tabuľka technických špecifikácií produktu

Aplikačné scenáre a prípady implementácie v reálnom svete

Cantilever Solar Carport našej továrne sa predáva na domácom trhu v Číne a vyváža sa do rôznych krajín v juhovýchodnej Ázii, na Strednom východe a v Európe. Vhodné aplikácie:

1. Jednoradové parkovacie miesta pre zamestnancov závodu v malých a stredných výrobných závodoch;

2. jednostranné podlhovasté parkovacie plochy pre vládne agentúry, nemocnice a školy;

3. Podpora prístreškov pre malé nové nabíjacie stanice energie v komerčných parkoch;

4. Projekt fotovoltaickej prestavby jednostranného nezávislého parkovacieho miesta pre oblasť vily;

5. Projekt dočasného parkovania a výroby elektriny pre úzky, jednoradový logistický park.

Komplexný výrobný proces a komplexná kontrola a kontrola kvality

1. Vstupná kontrola suroviny: Overte hrúbku ocele, materiálové zloženie a kvalitu surovín na pozinkovanie; nevyhovujúca oceľ sa vyradí bez ďalšieho spracovania;

2. CNC rezanie a dierovanie: Plne automatické CNC zariadenie na rezanie profilov a presné dierovanie otvorov na upevnenie skrutiek;

3. Vystužte nosné časti hlavného nosníka plným zváraním; zvary zbrúste naplocho a odstráňte všetky otrepy;

4. Komplexné vysokoteplotné žiarové zinkovanie na ochranu proti korózii: Všetky komponenty sú ponorené do vysokoteplotného zinkového kúpeľa, aby sa vytvorila rovnomerná ochranná vrstva proti hrdzi;

5. Komplexná kontrola rozmerov konečného produktu: Vykonajte individuálnu kalibráciu dĺžky konzoly, zvislosti stĺpa a tolerancie medzier spojov;

6. Test simulácie zaťaženia: Náhodne vyberte hotové nosné konštrukcie na testovanie simulácie zaťaženia vetrom a snehom;

7. Overenie prepravného balenia: Príslušenstvo klasifikujte, zabaľte a označte; pred zabalením a odoslaním skontrolujte, či je k dispozícii kompletná súprava príslušenstva.

Ku každému postupu kontroly kvality musí byť priložený záznam o kontrole v papierovej podobe, ktorý môže byť poskytnutý kupujúcemu ako súčasť dokumentácie auditu projektu.

Hlavná výhoda

1. Vlastné výrobné zariadenia, ktoré eliminujú prirážky sprostredkovateľov: Prevádzkujeme vlastné dielne na spracovanie ocele a nezávislé výrobné linky na galvanizáciu, čo umožňuje samoriadenie celého procesu – ponúka konkurencieschopnejšie veľkoobchodné ceny pre veľkoobjemové nákupy;

2. Komplexné certifikácie: Certifikát systému manažérstva kvality ISO 9001, Certifikácia konštrukčnej bezpečnosti CE a inšpekčná správa SGS Galvanizing Layer od tretej strany;

3. Komplexná služba na jednom mieste: Poskytujú sa bezplatné konštrukčné návrhy a podrobné stavebné výkresy; online video technické poradenstvo na plný úväzok počas fázy výstavby;

4. Stabilné a predvídateľné dodacie lehoty: S rozsiahlymi zásobami surovín v našich vlastných výrobných zariadeniach je výrobný cyklus pre štandardné objednávky 10–18 pracovných dní;

5. Vylepšená popredajná záruka: 15-ročná záruka na hlavný oceľový rám; technické konzultačné služby v oblasti celoživotnej údržby a renovácie.

Proces balenia, prepravy a obstarávania

1. Spôsob balenia: Hlavné nosníky a stĺpy sú chránené obalom z plastovej fólie; malé konektory musia byť zabalené do oddelene klasifikovaných tkaných vriec s jasne označenými ich špecifikáciami a číslami dielov.

2. Preprava a logistika: Vnútroštátna nákladná služba vozidla je dodávaná priamo na stavenisko; Zahraničný obchod využíva štandardný režim kontajnerovej dopravy a podporuje obchodné podmienky FOB a CIF.

3. Štandardný proces obstarávania: Zákazník poskytne rozmery/výkresy miesta → Inžinier vystaví návrh a cenovú ponuku → Podpíše kúpnu a predajnú zmluvu → Uskutoční sa platba vopred a začne sa plánovanie výroby → Komplexná kontrola kvality počas celého procesu → Konečná platba zúčtovaná a tovar odoslaný → Súčasné odoslanie kvalifikačnej dokumentácie a výkresov → Inštalácia a technická koordinácia na mieste.

Často kladené otázky zákazníkov

Q1: Ako by ste si mali vybrať medzi fotovoltaickým prístreškom v tvare 7 a prístreškom pre auto v tvare T?

Odpoveď: Pre lokality s jedným radom parkovacích miest alebo úzkymi podlhovastými pôdorysmi sa odporúča jednostranný konzolový fotovoltaický prístrešok v tvare písmena U, pretože prináša nižšie stavebné náklady; v prípade lokalít s dvoma radmi symetrických parkovacích miest alebo veľkých súvislých parkovacích plôch sa uprednostňuje prístrešok pre vozidlá v tvare T s jedným stĺpikom nesúcim dve parkovacie miesta.

Q2: Zem už bola spevnená betónom; dajú sa ešte vykonať dodatočné inštalácie?

A: Áno. Základ stĺpika v tvare 7 vyžaduje len niekoľko inštalačných bodov a zahŕňa miestne vŕtanie pre samostatný základ, čo má za následok minimálne narušenie existujúceho povrchu vozovky, vďaka čomu je veľmi vhodný na renováciu zastaraných parkovacích zariadení.

Otázka 3: Dá sa to spárovať s dizajnom integrovanej nabíjacej stanice?

A: Podpora. Počas fázy návrhu je možné rezervovať pevné montážne držiaky nabíjacej hromady a štrbiny na vedenie káblov; Na uľahčenie výstavby integrovaných fotovoltaických, zásobníkov energie a nabíjacích staníc sú k dispozícii integrované výkresy rozmiestnenia dodávané výrobcom.

Q4: Je inštalácia obzvlášť náročná? Dokáže si to bežný stavebný tím namontovať sám?

Odpoveď: Celá konštrukcia je zostavená pomocou skrutiek, čím sa eliminuje potreba zložitých postupov zvárania; môže byť inštalovaný buď štandardnými stavebnými tímami oceľových konštrukcií alebo fotovoltaickými montážnymi tímami.

Otázka 5: Ak sa neskôr na pozinkovanom povlaku objavia drobné škrabance, rýchlo zhrdzavie?

A: Menšie nárazy nespôsobujú rýchlu koróziu; zinkový povlak má obetavé vlastnosti ochrany proti korózii. V prípadoch, keď sa odlúpli veľké plochy zinkového povlaku, poskytujeme riešenie na aplikáciu zinkového povlaku; drobné škrabance nevyžadujú žiadnu dodatočnú úpravu a povrch je možné používať vonku s dlhodobou stabilitou.

Q6: Aké sú povinné požiadavky na stavbu základov? Môžu sa základové práce vykonávať na mäkkej pôde?

Odpoveď: Pre bežné spevnené povrchy postačí samostatný betónový základ; na miestach s nánosmi alebo mäkkou pôdou sa môžu pridať zapustené kotevné platne alebo sa môžu prehĺbiť základové piliere. Inžinier vypracuje prispôsobený plán výstavby základov na základe geologických podmienok, aby sa zmiernili riziká osídlenia.

Popredajná podpora a dôkaz dôvery zákazníkov

1. Záručný servis: Pri konštrukčných deformáciách, ktoré nie sú spôsobené ľudskou činnosťou alebo rozsiahlym oddelením pozinkovaného povlaku, je možné príslušné komponenty bezplatne vymeniť;

2. Technická podpora: Doživotné bezplatné poskytovanie projektových a schematických výkresov na vystuženie podpery a modifikácie rozšírenia kapacity;

3. Prípadové štúdie projektu: Vďaka rozsiahlym skúsenostiam so službami pre výrobné závody, klientov správy priemyselných parkov a generálnych dodávateľov fotovoltaických projektov v rôznych regiónoch môžeme zabezpečiť návštevy na mieste pre podobné projekty nachádzajúce sa v blízkosti;

4. Doručenie certifikácie: Pri odoslaní bude súčasne zaslaná správa o kontrole kvality v papierovej forme a kópie certifikátov certifikácie; elektronické verzie týchto dokumentov sú prístupné kedykoľvek.
