A Naklonený jednoosový solárny sledovací systémumožňuje fotovoltaickým modulom otáčať sa okolo jednej naklonenej osi, čím pomáha udržiavať priaznivejší uhol smerom k slnku počas celého dňa. V porovnaní s montážou s pevným sklonom môže tento prístup zvýšiť slnečné žiarenie prijímané modulmi pri zachovaní jednoduchšej mechanickej architektúry ako dvojosové sledovanie. Tento článok vysvetľuje, ako funguje sledovanie naklonenej osi, aké výzvy projektu rieši, ako systémové komponenty ovplyvňujú výkon a čo by mali inžinieri a vývojári projektov zvážiť pri plánovaní spoľahlivého riešenia sledovania. Skúma tiež podmienky inštalácie, konštrukčný návrh, stratégie riadenia, údržbu, energetický výnos a dlhodobú hodnotu projektu.
Solárne fotovoltaické moduly vyrábajú elektrinu premenou slnečného žiarenia na elektrickú energiu. Množstvo užitočného slnečného žiarenia dopadajúceho na modul sa však neustále mení, keď sa slnko pohybuje po oblohe. FV konštrukcia s pevným sklonom si zachováva jednu vopred určenú orientáciu, čo znamená, že jej uhol vzhľadom na slnko je optimálny len počas určitých období.
To vytvára praktickú výzvu pre vývojárov, ktorí chcú zvýšiť produkciu energie bez zavádzania zložitosti plne dvojosového sledovacieho systému. ANaklonený jednoosový solárny sledovací systémrieši túto medzeru tým, že umožňuje, aby sa FV pole otáčalo okolo jednej naklonenej osi.
Sledovanie jednej osi je už široko používané vo fotovoltaických aplikáciách, najmä vo väčších solárnych inštaláciách. Výskum ukázal, že systémy s jednou osou môžu poskytnúť významné energetické zisky v porovnaní so systémami s pevným sklonom, hoci skutočný zisk silne závisí od zemepisnej šírky, počasia, geometrie systému, tienenia a prevádzkových podmienok. :contentReference[oaicite:0]{index=0}
Konfigurácia naklonenej osi pridáva ďalšiu konštrukčnú premennú: os otáčania je skôr naklonená, než aby bola úplne horizontálna alebo vertikálna. Táto geometria môže byť obzvlášť užitočná, keď miesto projektu, zemepisná šírka, terén a požadovaná slnečná trajektória spôsobujú, že naklonená os je výhodná.
Naklonený jednoosý solárny sledovací systém je fotovoltaická montážna konštrukcia, v ktorej sa solárne moduly otáčajú okolo jednej osi, ktorá je inštalovaná pod uhlom vzhľadom na vodorovný povrch zeme.
Na rozdiel od pevnej montážnej konštrukcie FV moduly nie sú trvalo uzamknuté v jednej orientácii. Motorizovaný hnací mechanizmus mení ich uhlovú polohu počas dňa podľa stratégie sledovania. Na rozdiel od dvojosového sledovača však systém využíva iba jeden rotačný stupeň voľnosti.
Technická literatúra všeobecne opisuje naklonený jednoosový sledovač ako systém, ktorého os otáčania leží medzi horizontálou a vertikálou. Sklon osi je možné zvoliť podľa geografickej polohy, slnečnej geometrie, konštrukčných požiadaviek a cieľov projektu. :contentReference[oaicite:1]{index=1}
Základný koncept možno zhrnúť takto:
Princíp fungovania je jednoduchý: sledovač mení orientáciu FV poľa tak, aby moduly dostávali slnečné svetlo v priaznivejšom uhle v rôznych denných dobách.
Typický systém začína konštrukčnou osou podporovanou základmi a ložiskovými zostavami. FV moduly sa montujú na momentovú trubicu alebo ekvivalentný konštrukčný nosník. Motor a prevodový mechanizmus potom otáčajú sústavu okolo naklonenej osi.
Regulátor môže využívať naprogramované výpočty polohy slnka, časové informácie, geografické súradnice, senzory alebo kombináciu týchto vstupov. Stratégia sledovania potom určí vhodnú pozíciu pre pole.
Výskum sledovania naklonenej osi ukázal, že optimalizovaná rotácia okolo naklonenej osi môže zlepšiť extrakciu energie v porovnaní s určitými alternatívnymi prístupmi sledovania, najmä v špecifických zemepisných šírkach a poveternostných podmienkach. :contentReference[oaicite:2]{index=2}
Sledovanie by sa však nemalo považovať za univerzálny percentuálny nárast. Skutočný energetický prínos závisí od celkového prostredia projektu. Dobre navrhnutý sledovač musí brať do úvahy dráhu slnka, terén, konfiguráciu modulu, rozstup riadkov, tieňovanie, veterné podmienky a prevádzkovú stratégiu.
Spoľahlivý naklonený jednoosový solárny sledovací systém je viac než len otočný rám. Mechanické, elektrické, konštrukčné a ovládacie prvky musia spolupracovať.
| Komponent | Primárna funkcia | Kľúčová úvaha |
|---|---|---|
| Podporná štruktúra | Podporuje FV moduly a rozdeľuje konštrukčné zaťaženie | Pevnosť, tuhosť, odolnosť proti korózii |
| Naklonená os | Definuje rotačnú geometriu | Uhol osi, zarovnanie, tuhosť |
| Hnací motor | Poskytuje rotačný pohyb | Krútiaci moment, spoľahlivosť, spotreba |
| Prevodovka alebo otočný pohon | Prenáša motorickú silu na štruktúru | Nosnosť a mechanická odolnosť |
| Ovládač | Vypočítava a spravuje pozície sledovania | Presnosť, komunikácia, logika ovládania |
| Spätná väzba polohy | Potvrdzuje skutočnú polohu poľa | Presnosť a detekcia porúch |
| Nadácia | Prenáša konštrukčné zaťaženie na zem | Pôdne podmienky, zaťaženie, spôsob inštalácie |
| Bezpečnostný systém | Chráni sledovač počas abnormálnych podmienok | Ochrana pred vetrom, limity, núdzové ovládanie |
Najdôležitejším dôvodom na inštaláciu sledovacej technológie je zlepšenie vzťahu medzi povrchom modulu a prichádzajúcim slnečným žiarením. Pohybom počas dňa môže pole zachytiť viac priameho slnečného žiarenia ako stacionárna konštrukcia za vhodných podmienok.
Experimentálny výskum nakloneného sledovania jednej osi uvádza merateľné energetické zisky v porovnaní s pevnými systémami a zároveň ukazuje, že výkon sa značne líši v závislosti od poveternostných podmienok. :contentReference[oaicite:3]{index=3}
Dvojosový sledovač môže sledovať slnko v dvoch rozmeroch, vyžaduje si to však dodatočný mechanický pohyb, ovládacie prvky a komponenty. Jednoosový sledovač poskytuje jeden stupeň pohybu, čím vytvára potenciálne jednoduchšiu mechanickú architektúru.
Táto rovnováha medzi dodatočným zachytávaním energie a mechanickou zložitosťou robí sledovanie v jednej osi atraktívnym pre mnoho väčších fotovoltaických projektov.
Naklonenú os otáčania je možné nakonfigurovať podľa geometrie projektu. To môže byť cenné pre lokality, kde konvenčné usporiadanie horizontálneho sledovania nie je najvhodnejším riešením.
Pri projektoch zahŕňajúcich svahovitý alebo komplikovaný terén je konštrukčný návrh obzvlášť dôležitý. Sledovač musí byť navrhnutý tak, aby vyhovoval skutočným podmienkam na mieste a nie jednoducho aplikoval štandardnú konfiguráciu.
Štúdie preukázali, že optimalizované sledovanie jednej osi môže zvýšiť ročný zber slnečnej energie v porovnaní s pevnými konfiguráciami PV. Jedna publikovaná analýza novej štruktúry naklonenej osi uvádzala ročné dopadajúce žiarenie ekvivalentné 96, 40 % jej modelovaného dvojosového referenčného systému za podmienok štúdie. :contentReference[oaicite:4]{index=4}
Tento výsledok by sa mal chápať skôr ako výsledok výskumu za definovaných predpokladov než ako univerzálna záruka výkonu. Simulácia špecifická pre projekt zostáva nevyhnutná.
Vývojári solárnych projektov bežne čelia niekoľkým konkurenčným požiadavkám: vyšší energetický výnos, primerané kapitálové výdavky, obmedzená údržba, náročný terén, meniace sa počasie a dlhá prevádzková životnosť.
| Faktor | Fixed-Tilt PV | Naklonené jednoosové sledovanie |
|---|---|---|
| Pohyb modulu | žiadne | Jedna rotačná os |
| Mechanická zložitosť | Nízka | Mierne |
| Zber energie | Určené pevnou orientáciou | Môže sa zlepšiť za vhodných slnečných podmienok |
| Údržba | Všeobecne obmedzené | Vyžaduje kontrolu pohyblivých komponentov |
| Kontrolný systém | Minimálne | Povinné |
| Ochrana proti poveternostným vplyvom | Pasívne konštrukčné prevedenie | Môže zahŕňať automatické ochranné polohovanie |
| Prispôsobivosť stránky | Vysoká pre bežný terén | Môže byť navrhnutý pre špecializovaný terén a geometriu |
Správne riešenie preto závisí od technických a finančných cieľov projektu. Sledovanie pridáva komponenty a požiadavky na inštaláciu, takže dodatočný energetický výnos by sa mal hodnotiť v porovnaní s pridanými kapitálovými, údržbovými a prevádzkovými požiadavkami.
Zemepisná šírka má veľký vplyv na zdanlivý pohyb slnka. Algoritmus sklonu a sledovania osi by preto mal byť navrhnutý podľa skutočného umiestnenia projektu a nie priamo skopírovaný z inej inštalácie.
Konštrukcie solárnych sledovačov fungujú vonku mnoho rokov a musia odolávať vetru, dažďu, teplotným zmenám a iným environmentálnym zaťaženiam. Vietor je obzvlášť dôležitý, pretože FV pole môže pôsobiť ako veľká aerodynamická plocha.
Konštrukčné inžinierstvo by malo vyhodnotiť hmotnosť modulu, tlak vetra, kapacitu základov, krútiaci moment pohonu, priehyb, pevnosť spojenia a dynamické správanie.

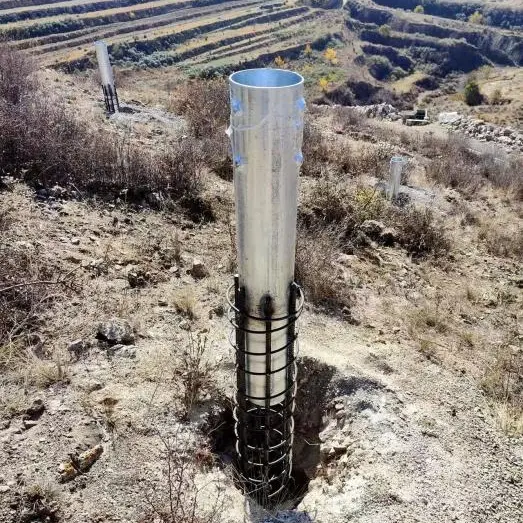

Základ prenáša zaťaženie sledovača do zeme. Pred dokončením návrhu základu by sa preto mala zvážiť únosnosť pôdy, geologické podmienky, podzemná voda, inštalačné vybavenie a miestne stavebné postupy.
Presnosť sledovania ovplyvňuje orientáciu FV poľa. Nadmerné chyby určovania polohy môžu znížiť očakávaný prínos sledovania, zatiaľ čo zbytočne agresívne požiadavky na presnosť môžu zvýšiť zložitosť systému.
Praktický riadiaci systém by mal vyvážiť presnosť sledovania, prevádzku motora, spotrebu energie, opotrebovanie komponentov a podmienky na mieste.

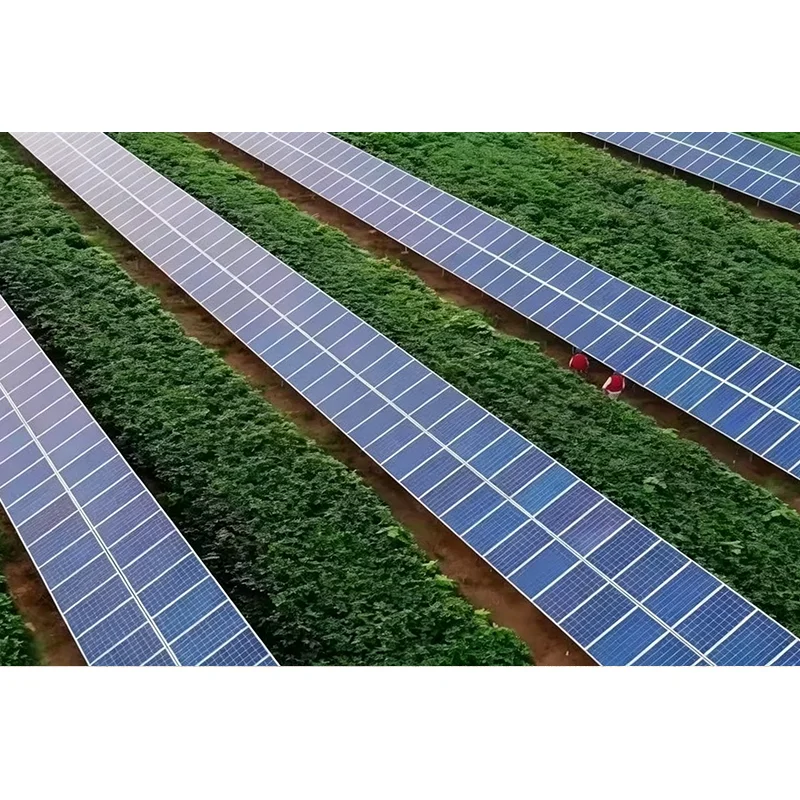

Susedné rady môžu jeden na druhého vrhať tiene, keď je slnko nízko. Stratégia sledovania môže zahŕňať logiku spätného sledovania na zníženie tieňovania medzi riadkami počas určitých období.
Toto je obzvlášť dôležité vo veľkých FVE, kde môžu paralelne fungovať stovky alebo tisíce modulov.
Na ochranu pred vetrom treba myslieť už od začiatku návrhu mechanického a ovládacieho prvku. Sledovač sa môže presunúť do vopred definovanej polohy uloženia, keď veterné podmienky prekročia stanovený prah.
Skutočná stratégia ukladania musí byť určená štrukturálnymi výpočtami, údajmi o miestnom vetre, geometriou sledovača a technickými špecifikáciami výrobcu.
Naklonený jednoosový solárny sledovací systém možno zvážiť pre rad fotovoltaických projektov, kde dodatočný zber energie a prispôsobivosť miesta oprávňujú dodatočný mechanický systém.
Vhodnosť každej aplikácie by sa mala overiť prostredníctvom inžinierstva špecifického pre danú lokalitu, analýzy solárnych zdrojov, štrukturálneho hodnotenia a finančného modelovania.
Pretože sledovací systém obsahuje pohyblivé komponenty, plánovanie údržby by sa malo začať ešte pred inštaláciou. Pravidelná kontrola môže identifikovať problémy skôr, ako sa stanú vážnymi poruchami.
Spoľahlivú prevádzku neurčuje iba jeden komponent. Konštrukčné inžinierstvo, výber materiálu, technológia pohonu, kvalita regulátora, presnosť inštalácie a postupy údržby, to všetko prispieva ku konečnému výkonu systému.
Pred prijatím riešenia sledovania naklonenej jednej osi by projektové tímy mali preskúmať nasledujúce otázky:
Tieto otázky pomáhajú premeniť výber sledovača z porovnania produktov na úplné rozhodnutie projektového inžinierstva.

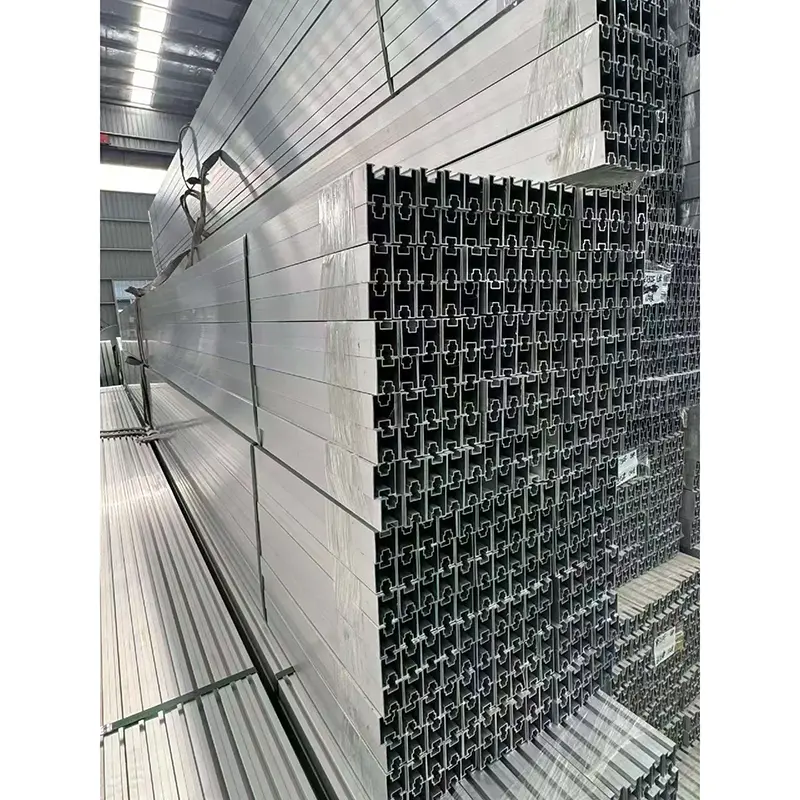

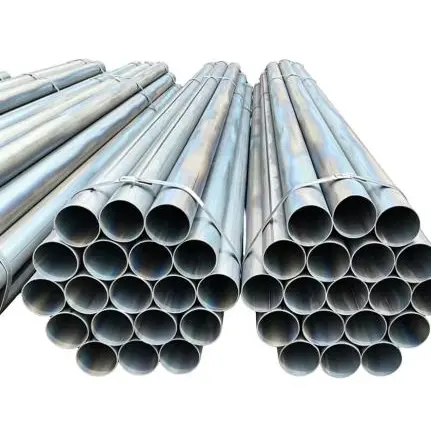

Pre projekty solárneho sledovania sú konštrukčné materiály nevyhnutnou súčasťou dlhodobého výkonu systému. Nosná konštrukcia musí spájať dostatočnú mechanickú pevnosť s rozmerovou stálosťou, odolnosťou proti korózii, konzistenciou výroby a kompatibilitou s prostredím inštalácie.
Guojian Steel (Tianjin) Co., Ltd.možno považovať za dodávateľského partnera súvisiaceho s oceľou, keď výrobcovia solárnych sledovačov a integrátori projektov hodnotia požiadavky na konštrukčné materiály. Pre aplikácie sledovačov by mal byť výber materiálu koordinovaný s konečným konštrukčným návrhom, podmienkami zaťaženia, požiadavkami na povrchovú úpravu, spôsobom pripojenia a očakávaným prevádzkovým prostredím.
Pre medzinárodné fotovoltaické projekty je obzvlášť dôležitá konzistentnosť materiálových špecifikácií a kvality výroby, pretože štruktúry sledovačov môžu obsahovať množstvo vzájomne prepojených komponentov. Správna materiálová dokumentácia a kontrola kvality môžu podporiť predvídateľnejšiu výrobu a inštaláciu.
Naklonený jednoosový solárny sledovač je fotovoltaický montážny systém, ktorý otáča fotovoltaické moduly okolo jednej osi, ktorá je naklonená vzhľadom na vodorovnú zem. Systém sleduje slnko pomocou jedného rotačného stupňa voľnosti.
Pevný montážny systém udržuje moduly v jednej orientácii, zatiaľ čo naklonený sledovač mení uhol modulu počas prevádzky. Tento pohyb môže zvýšiť zber slnečnej energie pri vhodnom mieste a poveternostných podmienkach.
Môže byť skonštruovaný pre určité naklonené alebo zložité miesta, ale vhodnosť závisí od geometrie terénu, základových podmienok, konštrukcie sledovača, usporiadania radov a konštrukčného zaťaženia. Je potrebné technické posúdenie špecifické pre danú lokalitu.
Sledovanie môže zvýšiť zber energie v porovnaní s pevným systémom, ale skutočné zlepšenie závisí od polohy, slnečného žiarenia, počasia, geometrie sledovača, tienenia, stratégie riadenia a dostupnosti systému. Publikované experimentálne a simulačné štúdie demonštrujú skôr zisky za špecifických podmienok ako jedno univerzálne percento. :contentReference[oaicite:5]{index=5}
Naklonená os mení geometriu pohybu poľa a môže poskytnúť vhodnejšiu trajektóriu sledovania pre určité miesta a konfigurácie projektu. Sklon osi by sa mal určiť pomocou slnečnej geometrie a inžinierskej analýzy.
Medzi hlavné komponenty bežne patrí konštrukčná podpera, naklonená os otáčania, ložiská, hnací motor, prevodovka alebo otočný mechanizmus, ovládač, systém spätnej väzby polohy, základ, kabeláž a bezpečnostné mechanizmy.
áno. Pretože systém obsahuje pohyblivé mechanické komponenty, odporúča sa pravidelná kontrola pohonov, ložísk, upevňovacích prvkov, konštrukčných spojov, elektrických zariadení, riadiacich systémov a ochranných funkcií.
Nie. Vhodnosť projektu závisí od solárnych zdrojov, zemepisnej šírky, terénu, veterných podmienok, konfigurácie pozemku, štrukturálnych požiadaviek, nákladov na inštaláciu, možností údržby a očakávaného energetického výnosu. Pred výberom systému by sa malo vykonať posúdenie špecifické pre projekt.
A Naklonený jednoosový solárny sledovací systémposkytuje praktický prístup k zvýšeniu dynamickej solárnej expozície fotovoltaických modulov pri zachovaní jediného rotačného mechanizmu. Jeho naklonená os prináša dodatočnú flexibilitu v geometrii systému a môže byť výhodná pre vybrané miesta a terénne podmienky.
Hodnota technológie však nepochádza zo samotného sledovania pohybu. Úspešné projekty si vyžadujú koordinované rozhodnutia týkajúce sa solárnej geometrie, pevnosti konštrukcie, inžinierstva základov, technológie pohonov, riadiacich algoritmov, riadenia tienenia, ochrany pred vetrom, kvality materiálu, presnosti inštalácie a dlhodobej údržby.
Pre vývojárov a inžinierske tímy je najefektívnejším prístupom hodnotenie celého systému oproti skutočnému miestu, a nie spoliehanie sa na všeobecný údaj o energetickom zisku. Vďaka vhodnému inžinierstvu a vysokokvalitným konštrukčným materiálom sa jednoosové sledovanie môže stať dôležitou súčasťou spoľahlivej a produktívnej fotovoltaickej inštalácie.
Výber správnych konštrukčných materiálov je dôležitým krokom k vybudovaniu odolného fotovoltaického sledovacieho systému. Ak vyvíjate projekt solárneho sledovača a potrebujete spoľahlivé oceľové materiály alebo chcete prediskutovať špecifické konštrukčné požiadavky projektu,kontaktujte náspriGuojian Steel (Tianjin) Co., Ltd.prediskutovať vašu aplikáciu, špecifikácie materiálu a požiadavky na dodávku.
