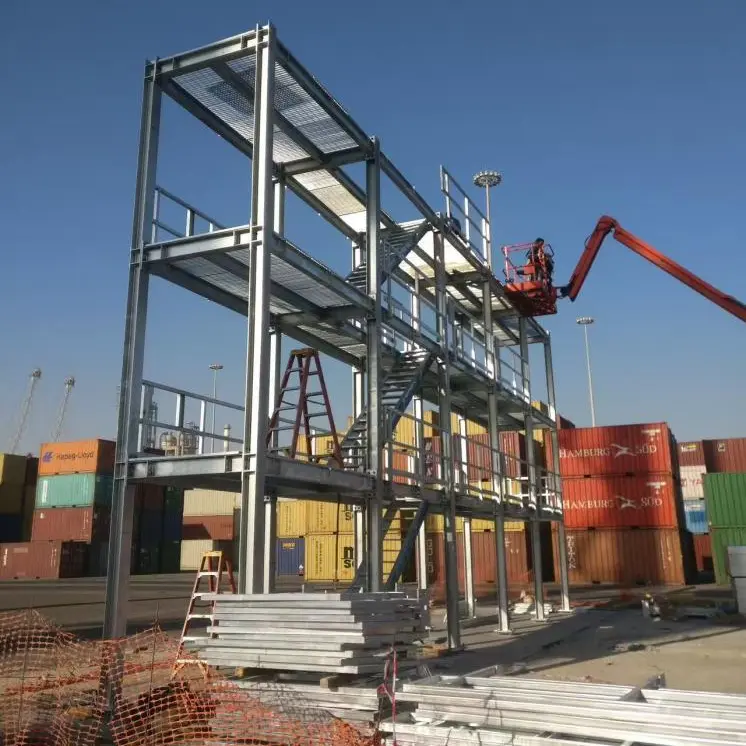

Rámová oceľová konštrukcia vyrobená dodávateľom Guojian je kompozitný nosný systém pozostávajúci z hlavných stĺpov, nosných nosníkov, bočného vystuženia a spojovacích spojov. Výroba je primárne dokončená v továrni, po ktorej nasleduje skrutková montáž na mieste.
• Neštandardný vlastný dizajn: Namiesto použitia hotových šablón sa rozloženie rámu plánuje na základe rozmerov zariadenia, nosnosti a podmienok inštalácie na mieste, aby vyhovovalo špecifickým požiadavkám projektu.
• Integrovaná továrenská prefabrikácia: Rezanie, vŕtanie, zváranie a vystužovanie spojov sa vykonáva vo vlastnej réžii, čím sa minimalizuje práca za tepla (zváranie) na mieste a znižujú sa stavebné riziká.
• Modulárna montážna štruktúra: Komponenty sú rozdelené do samostatných jednotiek a zmontované na mieste pomocou spojovacích prvkov; to uľahčuje jednoduchú demontáž a prepravu, či už ide o vnútroštátnu dodávku alebo vývoz v kontajneroch.
• Flexibilné antikorózne možnosti: Procesy povrchovej ochrany sú prispôsobené špecifickým prostrediam – ako sú vnútorné továrne, vonkajšie miesta alebo pobrežné/slané oblasti – čím sa vyrovnáva životnosť s obstarávacími nákladmi.
• Všestranná projektová aplikácia: Vhodné pre širokú škálu použití, vrátane nosných regálov pre priemyselné zariadenia, priečky tovární, novej energetickej infraštruktúry a zámorských modulárnych stavebných projektov.
Rámová oceľová konštrukcia využíva kĺby nosník-stĺp ako jednotky na prenos zaťaženia, ktoré rovnomerne prenáša horné zaťaženie na základ cez stĺpy, zatiaľ čo diagonálne vystuženie zvyšuje celkovú bočnú stabilitu a odolnosť proti kývaniu.
Na rozdiel od jednoduchých podpier tento systém kladie dôraz skôr na kolektívnu štrukturálnu integritu než na spoliehanie sa na jediný prvok, ktorý znesie zaťaženie. Jeho modulárny dizajn umožňuje kompletnú montáž alebo prepravu ako jednotlivé komponenty; okrem toho môže byť rám lokálne upravený alebo dodatočne vybavený, aby sa prispôsobil budúcim rozšíreniam projektu alebo modernizácii vybavenia, čím sa eliminuje potreba celkovej demolácie a rekonštrukcie a ponúka sa väčšia prevádzková flexibilita.
Vyhýbame sa pevným šablónam, namiesto toho konfigurujeme rozloženie rámu na základe rozmerov zariadenia, pôdnych podmienok a hmotnosti nákladu, aby sme zaistili dokonalé prispôsobenie medzi hotovým produktom a miestom inštalácie.
Výstuhy sa pridávajú na kritické spojenia nosník-stĺp, aby sa optimalizovalo rozloženie napätia; minimalizuje sa tým deformácia a kývanie spôsobené vibráciami zariadenia alebo silným vetrom, čím sa zabezpečuje stabilnejšia prevádzka.
Všetky výrobné procesy sú dokončené v továrni, pričom na mieste sa vykonáva iba skrutková montáž; minimalizuje to prácu za horúca, znižuje bezpečnostné riziká a skracuje celkový harmonogram projektu.
Jednotky je možné rozobrať a zabaliť ako jednotlivé komponenty; to maximalizuje využitie priestoru pre vnútroštátnu kamiónovú dopravu a zámorskú kontajnerovú dopravu, čím sa znižujú logistické náklady.
Riešenia povrchovej úpravy sa vyberajú na základe špecifických podmienok prostredia – ako sú vnútorné, vnútrozemské vonkajšie alebo pobrežné slano-alkalické oblasti – aby sa vyrovnala životnosť s obstarávacími nákladmi.
Modulárna štruktúra uľahčuje budúce inovácie zariadení; je možné pridať nosníky a stĺpy alebo čiastočne upraviť rám, zatiaľ čo hlavná konštrukcia zostáva opakovane použiteľná.
• Hlavné materiály: H-nosníky, pravouhlé duté profily (RHS), profilová oceľ a uhlová oceľ; dostupné v základných materiáloch rôznej pevnosti (napr. Q235B, Q355B).
• Doplnkové komponenty: Spojovacie dosky vyrobené na mieru, spevňujúce styčníkové dosky, polohovacie vložky a zodpovedajúce upevňovacie zostavy.
Aplikačné scenáre: Nosné rámy pre veľké priemyselné zariadenia, vnútorné oceľové rámy pre továrenské priečky, vonkajšie nosné rámy pre elektromechanické kryty, oceľové rámy pre fotovoltaické projektové zariadenia, rámy skladových nástrojov a prefabrikované stojany na vybavenie pre zámorské projekty.
1. Zarovnanie požiadavky: Zhromaždite parametre zaťaženia, rozmery zariadenia a podmienky na mieste; potvrdiť výkresy a plány.
2. Vstupná kontrola materiálu: Skontrolujte certifikáty materiálu a na mieste skontrolujte skutočnú hrúbku dosiek a profilov.
3. Presné CNC obrábanie: Rezanie, dierovanie a skosenie, aby sa zabezpečila zameniteľnosť a presnosť komponentov.
4. Montáž, zváranie a vystuženie: Zostavte nosníky a stĺpy; posilniť kritické spoje zváraním; prebrúsiť všetky zvarové švy.
5. Predúprava povrchu: Odstráňte otrepy zvaru a okuje; pripraviť povrchy pre následné antikorózne procesy.
6. Antikorózna úprava: Aplikujte procesy ochrany povrchu prispôsobené prostrediu projektu.
7. Korekcia a kontrola hotového výrobku: Správna deformácia spôsobená zváraním; overiť celkové rozmery a kvalitu zvaru.
8. Označovanie a balenie: Použite identifikačné čísla; balenie v súpravách; vrátane zodpovedajúcich konektorov a inštalačných štítkov.
1. Predbežná pomoc pri plánovaní: Ak klienti majú parametre zariadenia, ale nemajú kompletné výkresy, náš technický tím môže optimalizovať rozloženie rámca a vytvoriť plány výroby; ak sú poskytnuté výkresy, vyrábame presne podľa špecifikácií.
2. Výber podľa projektu: Rozlišujte medzi vnútorným ľahkým zaťažením, vonkajším ťažkým zaťažením a vysoko korozívnym prostredím tak, aby zodpovedali špecifikáciám základného materiálu a schémam ochrany, čím sa zabráni zbytočnému nadmernému špecifikovaniu.
3. Aktualizácie priebehu v reálnom čase: Poskytnite aktuálne fotografie počas zvárania a dokončovacích fáz, aby ste ich mohli jednoducho zdieľať s účastníkmi projektu klienta.
4. Komplexná dokumentácia: Poskytnite certifikáty kvality materiálu a záznamy o kontrole komponentov; podľa potreby zostaviť dokumentáciu špecifickú pre export pre medzinárodné projekty.
5. Technická podpora pri inštalácii: Poskytnite montážne pokyny, ponúknite online návod na montážne výzvy a poskytnite odborné rady o skladovaní a zdvíhaní.
6. Flexibilné modely spolupráce: Podpora hromadných projektových objednávok, ako aj malosériové prototypovanie rámov zariadení.
1. Zameranie na detaily vystuženia konštrukčných spojov: Pozeráme sa za hranice obyčajných rozmerov profilu, aby sme optimalizovali spojenia nosník-stĺp, čím zabránime budúcemu praskaniu v spojoch.
2. Včasné zapojenie do zákazkových projektov: Overujeme požiadavky na zaťaženie a podmienky lokality a proaktívne ponúkame návrhy na optimalizáciu, ak sa zistia chyby v návrhu.
3. Vyváženie nákladov a životnosti: Špecifikácie vyberáme skôr na základe skutočného operačného prostredia, než jednoducho predvolenú najvyššiu konfiguráciu.
4. Usporiadané balenie: Komponenty sú jasne očíslované a zoradené podľa súprav, čo umožňuje priamu montáž pri dodaní a minimalizuje čas triedenia.
5. Optimalizované na export: Starostlivo zvažujeme rozmery kontajnerov a konštrukčné prvky rámu, aby sme maximalizovali využitie priestoru, čo pomáha klientom ušetriť na nákladoch na dopravu.
A: Áno. Jednoducho uveďte rozmery zariadenia (D/Š/V), požiadavky na zaťaženie a podmienky na mieste inštalácie; náš technický tím vypracuje plán výroby a po vašom schválení pokračuje vo výrobe.
A: Áno. Naše modulárne rámy umožňujú pridávanie komponentov alebo štrukturálne úpravy bez potreby úplnej demontáže, vďaka čomu sú prispôsobiteľné na modernizáciu zariadenia.
A: Áno. Komponenty je možné rozobrať a zabaliť na prepravu; poskytujeme úplnú dokumentáciu týkajúcu sa materiálov a kontrol, aby sme splnili požiadavky na colné odbavenie v zahraničí a prijatie projektu.
Odpoveď: Na základe údajov o zaťažení, ktoré poskytnete, vypočítame bezpečnú nosnosť analýzou špecifikácií profilu a štruktúr spojov, čím zaistíme prevádzkovú bezpečnosť.
