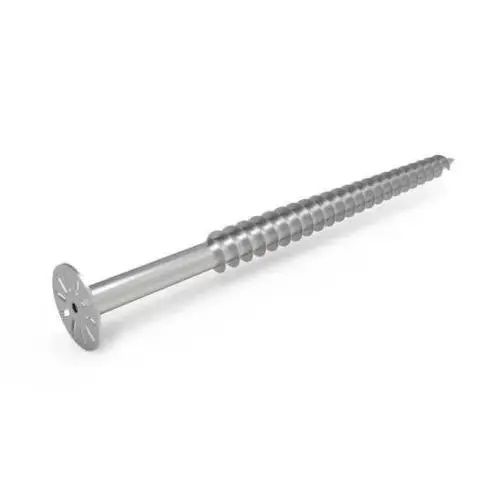

Kotva so zemnou skrutkou

Naše riešenie základov Ground Screw Anchor z továrne Guojian účinne rieši mnohé bolestivé body tradičných betónových základov, ako je dlhá doba výstavby, výrazné narušenie pôdy a náročná obnova miesta. Každá pilóta má stabilnú odolnosť voči tlaku a vztlaku a je vhodná pre rôzne zložité geologické podmienky, ako je hlina, piesčitá pôda a zásyp. Poskytujeme komplexné služby vrátane podrobného inžinierskeho návrhu, kontrolných správ tretích strán, fázovaného dodania a technického poradenstva na mieste, aby sme znížili celkové náklady na životný cyklus projektu.

• Nejde o generickú, štandardizovanú armatúru: Aj keď skrutkové pilóty na trhu môžu vyzerať podobne, ich skutočná nosnosť sa môže niekoľkonásobne líšiť v závislosti od podmienok, ako je zásyp, horské svahy alebo slano-alkalická pôda. Na základe rozsiahlych skúseností s domácimi projektmi obnoviteľnej energie prispôsobujeme parametre – ako je rozstup lopatky, priemer lopatky a hrúbka steny potrubia – na základe špecifických šmykových charakteristík pôdy, namiesto toho, aby sme použili špecifikáciu „jedna veľkosť pre všetkých“ na rôzne geologické podmienky.

• Bezbetónová metóda suchej inštalácie: Inštaluje sa mechanickým zaskrutkovaním pilóty do zeme, táto metóda eliminuje potrebu výkopov, debnenia, liatia betónu a ošetrovania. Hromada môže podporovať nadstavbu ihneď po inštalácii, vďaka čomu je ideálna pre časovo náročné projekty, ako sú fotovoltaické (PV) inštalácie vyžadujúce rýchle pripojenie k sieti.

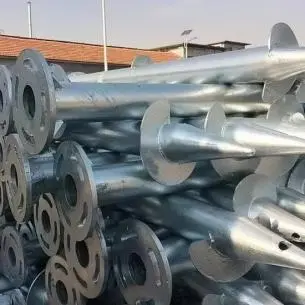

• Všestranná kompatibilita nadstavieb: Vrchy pilót môžu byť vybavené rôznymi konektormi – ako sú príruby alebo spojovacie dosky – na priame prepojenie s montážnymi systémami PV, stĺpikmi pre autá, základňami jednotiek na skladovanie energie a ľahkými oceľovými konštrukciami oplotenia, čo umožňuje rýchlu montáž základov a nadstavby.

• Ekologický a recyklovateľný: Proces nevytvára žiadny pevný betónový odpad. Pri úprave projektu, premiestnení alebo vyradení z prevádzky je možné pilóty odskrutkovať a vytiahnuť neporušené, čím sa v maximálnej možnej miere zachová pôvodná povrchová krajina; vďaka tomu sú vhodné pre prísne regulované lokality, ako sú ekologické rezervácie a horské lesné oblasti.

• Proaktívna kontrola rizika: Ponúkame testovanie vzoriek a predbežný výber modelu na základe správ z geologického prieskumu poskytnutých klientom, čím pomáhame predchádzať nákladným prerábkam spôsobeným problémami, ako je skĺznutie pilóty alebo nedostatočná nosnosť.

Mechanizmus interakcie pôda-hromada

Nosnosť skrutkovej pilóty závisí viac ako len od trenia medzi stenou oceľovej rúry a zeminou; funguje prostredníctvom synergického trojdielneho mechanizmu: trenie hriadeľa + odpor koncových ložísk špirálových lopatiek + uzamykacia/uzamykacia sila medzi nožmi a pôdou. 1. Výstupný krútiaci moment vrtnej súpravy poháňa celú špirálovitú hromadu, aby sa zaskrutkovala do zeme konštantnou rýchlosťou; špirálové nože sa zarezávajú do okolitej pôdy a stláčajú ju, čím vytvárajú zhutnené pôdne disky nad a pod nožmi.

2. Zvislé zaťaženia zhora nesú tieto zhutnené pôdne kotúče; v podmienkach zdvíhania sa lopatky pevne ukotvia v podkladovej zemine, čím zabránia priamemu vytiahnutiu hromady.

3. Horizontálnemu zaťaženiu vetrom pôsobí bočné obmedzenie spôsobené interakciou medzi stenou pilótového hriadeľa a okolitou zeminou.

Praktický pohľad: Rozstup čepele musí zodpovedať krútiacemu momentu vrtnej súpravy. Ak je rozstup príliš veľký, zariadenie s nízkym krútiacim momentom nemôže zatĺcť hromadu; ak je stúpanie príliš malé, inštalácia je pomalá a pôvodná vrstva zeminy je narušená, čo v skutočnosti znižuje nosnosť pilóty – detail často prehliadaný lacnými špirálovými pilótami na trhu.

Výrobný proces a kontrola kvality

Ground Screw Anchor sú skryté podzemné komponenty, ktoré nie je možné po inštalácii vizuálne skontrolovať; preto musí byť kontrola kvality implementovaná počas výrobnej fázy. Guojian využíva komplexný komplexný reťazec kontroly kvality:

1. Overenie vstupného materiálu: Materiálové certifikáty sa kontrolujú pre každú šaržu surovín z oceľových rúr a hrúbka steny a medza klzu sa náhodne kontroluje, aby sa zabránilo vstupu neštandardných alebo tenkostenných rúr do výroby.

2. CNC rezanie a vyrovnávanie: Rúry sú rezané na pevnú dĺžku a narovnávané; nadmerné zakrivenie v tele pilóty by priamo ohrozilo zvislosť počas inštalácie.

3. Tvarovanie špirálových čepelí a montážne zváranie: Čepele sa valcujú pomocou špeciálnych foriem, aby sa zabezpečilo rovnomerné stúpanie; namiesto prerušovaného bodového zvárania sa používa kontinuálne plné zváranie; zvary sú brúsené hladko, aby sa eliminovala pórovitosť a studené zvary (studené zvary sú častou príčinou zlyhania pilóty pri silnom vetre).

4. Žiarové zinkovanie: Prísne dodržiavanie normy GB/T 13912, zahŕňajúce morenie, tavenie, ponorenie do zinku pri 450–460 °C a pasiváciu; priemerná hrúbka zinkového povlaku je ≥85 μm, s možnosťou hrubších povlakov pre slano-alkalické alebo pobrežné prostredie.

5. Konečná kontrola a expedícia: Vizuálna kontrola vzhľadu, náhodné kontroly hrúbky zinkového povlaku a opätovné meranie kritických rozmerov; správy o materiáloch a záznamy o kontrole zinkovania môžu byť poskytnuté na požiadanie pre hromadné objednávky.

Varovanie pred nástrahou: Niektoré lacné produkty na trhu používajú galvanizáciu za studena alebo len čiastočné zinkovanie; tieto môžu hrdzavieť do 2 až 5 rokov po inštalácii pod zemou, čo priamo ohrozuje štrukturálnu integritu základu.

Sprievodca výberom a predchádzanie nástrahám

1. Základy montáže PV: Uprednostňujte súvislé špirálové lopatky; v zasypaných oblastiach zaistite, aby čepele spočívali na stabilnej, zhutnenej vrstve pôdy a nie na voľnej výplni.

2. Základy PV prístreškov: Prístrešky pre autá sú vystavené značnému zaťaženiu vetrom; uprednostňovať veľkopriemerové, hrubostenné skrutkové pilóty spárované so zosilnenými prírubovými spojovacími doskami a vyhnúť sa ľahkým pilótam malých špecifikácií. 3. Základy oplotenia/zábradlia: Primárne vystavené bočnému zaťaženiu; zamerať sa na kontrolu hĺbky zakotvenia s cieľom zvýšiť bočnú stabilitu; vhodné sú nákladovo efektívne špecifikácie.

4. Pobrežné slano-alkalické zóny: Štandardné za studena pozinkované výrobky sú nevhodné; zahustené žiarovo zinkované povlaky sú potrebné na oddialenie podzemnej korózie a degradácie.

Prípadové štúdie real-World Project

• Horský Ground PV projekt: Využili sa skrutkové pilóty s priemerom 114 mm na nahradenie tradičných nezávislých betónových základov, čím sa výrazne znížilo množstvo zemných výkopov; celková doba výstavby základov sa skrátila o 60 %, pričom boli dodržané termíny pripojenia do siete.

• Factory PV Carport Project: Použité prispôsobené skrutkové pilóty s predĺženou výškou; nebolo potrebné liatie betónu na mieste, pretože oceľové stĺpy boli priamo priskrutkované k pilótam, čím sa skrátil cyklus inštalácie na mieste.

• Projekt oplotenia zóny ekologickej kontroly: Po dokončení boli všetky skrutkové pilóty odskrutkované a obnovené, pričom na povrchu nezostali žiadne zvyšky betónu a spĺňali normy akceptácie obnovy miesta.

FAQ: Proces obstarávania

Q1: Ste priamy výrobca? Aké je minimálne množstvo objednávky (MOQ)?

Odpoveď: Guojian (Tianjin) Steel prevádzkuje svoje vlastné spracovateľské linky a podporuje odber vzoriek malých sérií a dodávky veľkých projektov pre skrutkové pilóty; MOQ je 30 ton.

Q2: Môžete poskytnúť vzorky? Aká je dodacia lehota pre vzorky?

Odpoveď: Áno, vzorky sú k dispozícii; štandardné špecifikácie sa dodávajú do 3–5 dní, zatiaľ čo neštandardné vlastné vzorky trvajú 7–10 pracovných dní.

Q3: Aký je typický čas doručenia?

Odpoveď: Štandardné trhové špecifikácie sa dodávajú do 3–7 dní; neštandardné prispôsobenia (vrátane priemeru potrubia, letiek alebo konektorov) trvajú 7–12 pracovných dní; pri veľkých objednávkach je možné dohodnúť fázovú dodávku.

Q4: Môžete poskytnúť materiálové certifikáty a správy o skúške galvanizácie?

Odpoveď: Pre hromadné objednávky poskytujeme osvedčenia o materiáloch oceľových rúr a záznamy o skúške galvanizácie pre projektovú dokumentáciu a preberanie.

Q5: Môžu sa skrutkové pilóty použiť v skalnatých vrstvách?

Odpoveď: Veľké, pevné vrstvy hornín nie sú vhodné na priamu inštaláciu; pre zvetrané horninové alebo štrkové vrstvy sa môžu použiť vystužené pilóty po posúdení realizovateľnosti na základe poskytnutých geologických údajov.

Q6: Ako sa počíta záručná doba?

Odpoveď: Záruka sa vzťahuje na suroviny a proces zvárania/výroby; životnosť týkajúca sa podzemnej korózie závisí od antikoróznej úpravy a miestnej úrovne pH pôdy (pre pobrežné slano-alkalické prostredie sa odporúča upgrade na hrubší galvanizovaný náter).

Balenie, doprava a popredajná podpora

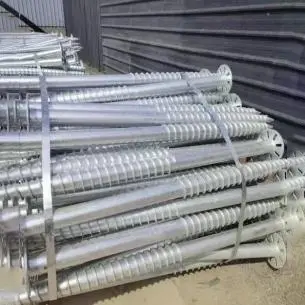

• Balenie: Balené s oceľovou páskou, aby sa zabránilo deformácii pri náraze počas prepravy; príruby a spojovacie dosky sú balené samostatne.

• Doprava: K dispozícii je nakladanie kontajnerov; poskytnuté baliace zoznamy.

• Technická podpora: Poskytnuté písomné pokyny na inštaláciu; pre veľké projekty sú k dispozícii online technické brífingy na vysvetlenie krútiaceho momentu pri behu, riadenia zvislosti a kritérií prijatia; k dispozícii je aj pomoc pri koordinácii stavebných zdrojov.
