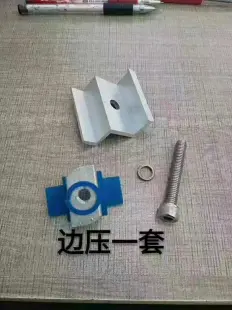

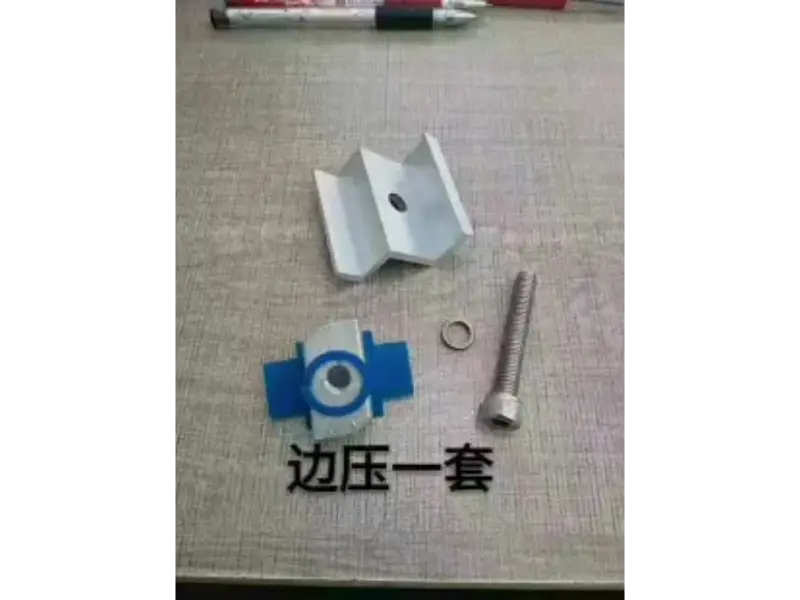

Bloky na upínanie okrajov z hliníkovej zliatiny sú inštalované na vonkajších okrajoch prvého a posledného solárneho modulu vo fotovoltaickom (PV) poli. Upevňujú moduly k montážnym koľajniciam, obmedzujú posunutie koncového bodu a poskytujú odolnosť voči vonkajším silám, ako je silný vietor a snehové zaťaženie. Spolu so stredovými svorkami tvoria kompletný modulový upínací systém. Každá jednotka sa dodáva s 304 T-skrutkami a maticami z nehrdzavejúcej ocele, s voliteľnou protišmykovou gumenou podložkou z EPDM, ktorá chráni hliníkový rám modulu pred priehlbinami alebo skĺznutím. Konštrukčný dizajn uľahčuje odvodnenie a odtok, čím pomáha minimalizovať hromadenie prachu a snehu. Tieto svorky sú vhodné pre moduly s jednoduchým aj dvojitým sklom, použiteľné pre rezidenčné, komerčné, priemyselné a úžitkové pozemné fotovoltaické elektrárne; môžu byť tiež prispôsobené na základe špecifických hrúbok modulov.
Tieto upínacie bloky z hliníkovej zliatiny, vyrobené z hliníkovej zliatiny 6005-T5 alebo 6063-T5, ponúkajú vynikajúci pomer pevnosti a hmotnosti. Sú vysoko pevné a odolné voči deformácii pri dlhodobom zaťažení, čím znižujú celkovú hmotnosť FV panela – čím znižujú zaťaženie striech a nosných konštrukcií – a zároveň zjednodušujú manipuláciu a inštaláciu.
Vďaka eloxovanej povrchovej úprave s hrúbkou vrstvy oxidu ≥10 μm zostávajú tieto svorky stabilné aj v pobrežnom, slanom alebo vlhkom prostredí. Vďaka komplexnému internému antikoróznemu procesu sa dodávajú s 25-ročnou zárukou proti korózii, čím sa znižujú dlhodobé prevádzkové náklady a náklady na údržbu spojené s výmenou komponentov alebo sanáciou hrdze.
Vnútorný povrch má protišmykové zúbkovanie, ktoré v kombinácii s gumovou podložkou EPDM zvyšuje trenie, aby sa zabránilo skĺznutiu modulu. Tento dizajn tiež chráni rám modulu, zabraňuje prehĺbeniu alebo poškodeniu hliníkového rámu a skla a zaisťuje dlhodobú a bezpečnú prevádzku modulov.
Modulárny dizajn eliminuje potrebu zložitého spracovania na mieste. Inštaláciu môže vykonať jedna osoba, čo znižuje náročnosť práce vo výškach, výrazne skracuje čas výstavby a pomáha vlastníkom ušetriť na práci a nákladoch na trvanie projektu. 5. Široká prispôsobivosť:
Kompatibilné s bežnými hrúbkami solárnych modulov 30/35/40 mm, s podporou neštandardných, prispôsobených rozmerov. Navrhnutý tak, aby vyhovoval rôznym rámovým konštrukciám a modulom od rôznych výrobcov, jediný zásobovací systém môže spĺňať profilové požiadavky pre širokú škálu projektov.
Bloky na upínanie hrán z hliníkovej zliatiny sú navrhnuté tak, aby spĺňali požiadavky na konštrukčné zaťaženie v oblastiach náchylných na silný vietor a silné sneženie. Pri použití v spojení so stredovými svorkami zaisťujú celkovú stabilitu solárneho poľa. Keďže svorky a montážne lišty sú dodávané tým istým výrobcom, ponúkajú vysoký stupeň presnosti, čím sa minimalizujú problémy, ako je zlé uloženie alebo skĺznutie počas montáže na mieste.
Používajú sa iba primárne hliníkové predvalky; recyklovaný alebo hliníkový šrot je prísne zakázaný. Vstupné suroviny podliehajú náhodným kontrolám kvality, aby sa odstránili neštandardné základné materiály pri zdroji, čím sa zaistia konzistentné mechanické vlastnosti a dlhodobá odolnosť proti korózii.
Dôkladné kontroly sa vykonávajú počas extrúzie, obrábania a povrchovej úpravy. Rozmerové tolerancie sú prísne kontrolované a kontroly „prvého článku“ sa vykonávajú pre kritické rozmery pred začatím sériovej výroby, čím sa zaisťuje konzistentné lícovanie a uzamykanie v každej sérii svoriek.
Výrobky prechádzajú náhodným testovaním vzhľadu, hrúbky oxidového filmu, tvrdosti a vyťahovacej kapacity. Skúšobné správy môžu byť poskytnuté, aby sa zabezpečilo, že všetky ukazovatele výkonnosti spĺňajú kritériá akceptácie projektu.

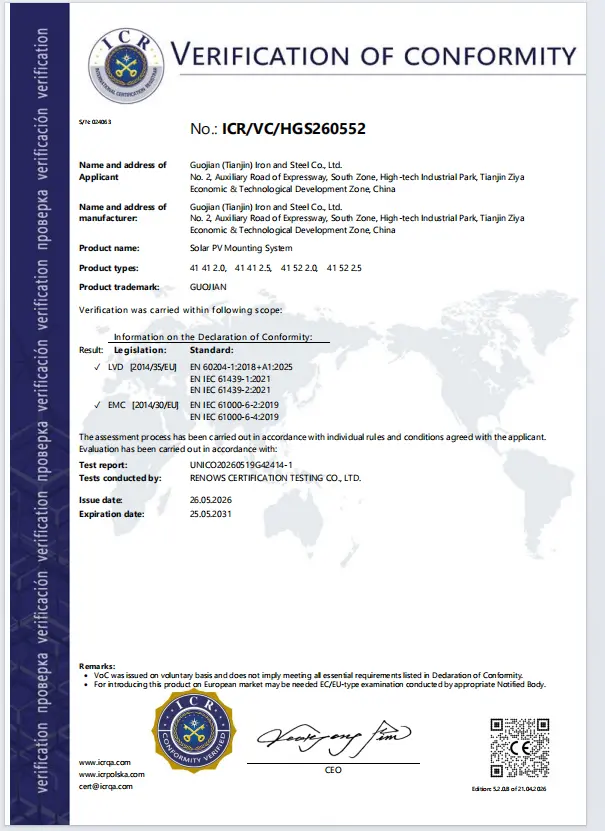

Bloky na upínanie okrajov z hliníkovej zliatiny majú certifikát ISO9001 a CE. Ku každej zásielke sú dodávané materiálové certifikáty a záručná dokumentácia, ktoré spĺňajú požiadavky pre domáce tendre, ako aj inšpekciu a colné odbavenie pre zámorské projekty.
Komponenty sú jednotlivo zabalené a umiestnené v zosilnených vonkajších kartónoch, aby sa zabránilo poškodeniu alebo deformácii počas námornej alebo pozemnej prepravy, čím sa znižuje riziko, že tovar príde v nepoužiteľnom stave.
Popredajný servis
Poskytujeme bezplatnú pomoc s výberom produktov, plánovaním inštalácie a nosnými technickými konzultáciami vrátane kontroly projektových plánov. Pred nákupom vám môžeme pomôcť určiť vhodné špecifikácie na základe požiadaviek projektu na zaťaženie vetrom/snežom a hrúbku modulu; počas fázy inštalácie ponúkame komplexný návod na inštaláciu.
Za normálnych podmienok vonkajšieho použitia sa na bloky na upínanie hrán z hliníkovej zliatiny vzťahuje 25-ročná záruka proti korózii a na spojovacie prvky z nehrdzavejúcej ocele 10-ročná záruka na chyby materiálu a spracovania.
V prípade problémov s kvalitou vyplývajúcich z výrobných chýb ponúkame výmenu, výmenu alebo dohodnutú kompenzáciu. Poskytujeme rýchlu odpoveď po overení prostredníctvom fotografií, aby sme zabezpečili, že harmonogramy projektov nebudú oneskorené kvôli problémom s komponentmi.
Výroba je naplánovaná podľa harmonogramu projektu s podporou fázovaných dodávok. V prípade exportných objednávok poskytujeme dokumentáciu o balení a colnom odbavení a podporujeme rôzne obchodné podmienky, čím zabezpečujeme včasnú prepravu domácich aj medzinárodných objednávok.
Poskytujeme rýchlu koordináciu technických problémov a ponúkame diaľkové vedenie pre inštaláciu a uvedenie do prevádzky na mieste. Otázky týkajúce sa rozmerov alebo prispôsobenia počas inštalácie sú okamžite zodpovedané online. Po dodaní vykonávame pravidelné následné kontroly, aby sme monitorovali výkonnosť produktu na mieste a získavali spätnú väzbu na optimalizáciu výberu produktov v budúcich projektoch.
Odpoveď: Nie sú zameniteľné. Stredové svorky sú inštalované medzi modulmi na zaistenie dvoch susedných panelov súčasne, zatiaľ čo bloky na upínanie okrajov z hliníkovej zliatiny sú inštalované na koncoch poľa, aby zabezpečili vonkajší okraj modulu; obe sú potrebné na úplné zabezpečenie poľa.
Odpoveď: Svorky majú vnútorné štrbiny navrhnuté pre špecifické hrúbky modulov; jednoducho prispôsobte svorku skutočnej hrúbke modulu. Sú vybavené gumovými podložkami EPDM na odpruženie a ochranu rámu modulu. Správne utiahnutie nepoškodí sklenený alebo hliníkový rám, aj keď sa neodporúča nadmerná sila prekračujúca špecifikácie krútiaceho momentu.
Odpoveď: Áno, koncové svorky z hliníkovej zliatiny je možné zakúpiť jednotlivo. Stredové svorky a upevňovacie prvky je možné objednať aj samostatne a prijímame objednávky všetkých veľkostí, od malých až po veľké série.
Odpoveď: Áno, sú kompatibilné s modulmi s jednoduchým aj dvojitým sklom. Pri zadávaní objednávky jednoducho uveďte štruktúru rámu a hrúbku vašich modulov a my vám dodáme príslušné konfigurácie drážok a gumových tesnení.
Odpoveď: Naše okrajové svorky z hliníkovej zliatiny majú eloxovaný povlak s hrúbkou ≥ 10 μm, ktorý zaisťuje stabilnú odolnosť voči slanej hmle – ideálne pre vlhké pobrežné prostredia. Dodávajú sa tiež s 25-ročnou zárukou proti korózii. Pre extrémne korozívne priemyselné zóny vieme posúdiť možnosti pre hrubší eloxovaný náter.
Odpoveď: Pre štandardné špecifikácie sú položky vo všeobecnosti na sklade a odosielajú sa do 7–10 pracovných dní. Pre neštandardné, prispôsobené veľkosti alebo špecifické hrúbky je dodacia lehota približne 15–25 pracovných dní; pred odoslaním objednávky potvrdíme presnú časovú os.
