Solárny strešný hák

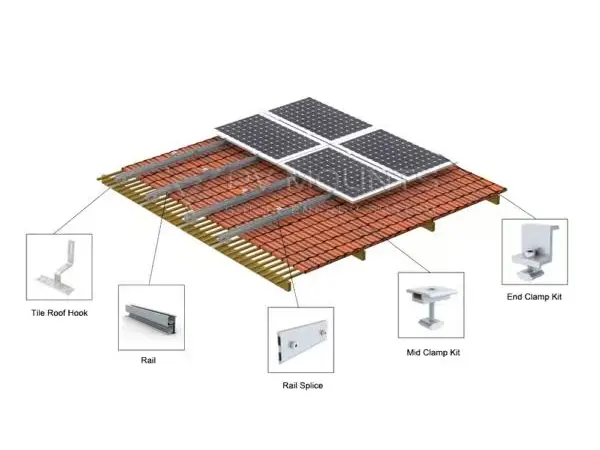

Solárny strešný hák od výrobcu Guojian možno nainštalovať bez toho, aby prenikol cez vodotesnú vrstvu, čím sa vyhnete riziku zatekania strechy pri jej zdroji. V kombinácii s našimi špeciálnymi vodiacimi koľajnicami v tvare C dosahuje systém ľahkú, bezpečnú a spoľahlivú inštaláciu. S našou vlastnou výrobnou linkou na lisovanie strešných doplnkov a kompletnými certifikáciami „troch systémov“ máme rozsiahle skúsenosti v distribuovaných strešných fotovoltaických poliach a poskytujeme služby pre priemyselné a rezidenčné projekty po celej krajine.

Obavy kľúčových zákazníkov

1. Spôsobí to zatekanie strechy?

Guojian háčiky sa štandardne dodávajú so zosilnenými EPDM vodotesnými podložkami. Upevňovacie body lícujú s nosnou vrstvou strechy a prenášajú zaťaženie na podkladové väznice alebo drevené trámy; dlaždice slúžia len ako krytina a nenesú žiadnu váhu, čím sa eliminuje riziko zatekania cez prestupové otvory. Testy v teréne v daždivých pobrežných oblastiach a južných oblastiach s predĺženými obdobiami dažďov (slivkový dážď) nepreukázali počas piatich rokov žiadny únik.

2. Je kompatibilný s rôznymi typmi dlaždíc?

Ponúkame viacero produktových radov: nastaviteľné háčiky na dlaždice sa hodia na rôzne zakrivené hlinené dlaždice, zatiaľ čo farebné oceľové svorky sa hodia na strechy z trapézového alebo vlnitého plechu. Vlastné formy môžu byť vytvorené na základe špecifických typov škridiel a sklonov strechy, čím sa eliminuje potreba brúsenia alebo rezania na mieste.

3. Bude hrdzavieť vo vysoko korozívnych prostrediach, ako sú pobrežné alebo priemyselné oblasti?

Štandardné pozinkované háky používané vo vnútrozemí majú tendenciu hrdzavieť a lámať sa v priebehu 3–5 rokov. Ponúkame nerezovú oceľ 304 pre štandardné strechy a nerezovú oceľ 316 špeciálne pre prímorské alebo slano-alkalické priemyselné oblasti. Naša možnosť zinok-hliník-horčík uhlíková oceľ ponúka vynikajúci nákladový výkon, obsahuje samoliečiaci sa povlak na rezných hranách a prejde 1 000-hodinovým testom soľnej hmly bez toho, aby sa na ňom objavili hrdzavé škvrny.

4. Spĺňa normy pre odolnosť proti tajfúnu a zaťaženiu snehom?

Telo háčika je vyrobené zo zosilneného (2,0 – 3,0 mm) plechu a vytvorené pomocou integrovaného razenia, ktoré eliminuje slabé miesta spôsobené spojmi. Prešiel mechanickými testami pre tlak vetra 60 m/s a zaťaženie snehom 1 000 N/m². Rozsiahle inštalácie v juhovýchodných pobrežných oblastiach náchylných na tajfúny a zasnežené severné priemyselné zariadenia nepreukázali žiadne prípady uvoľnenia alebo deformácie.

Oblasti použitia

1. Rezidenčný strešný PV

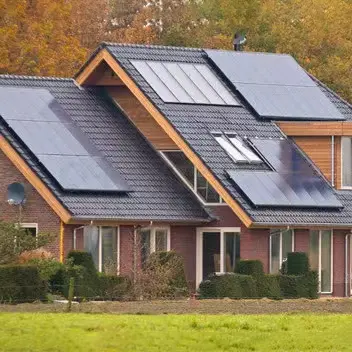

Vhodné pre svojpomocne postavené vidiecke domy a vily s presklenými alebo cementovými škridlovými strechami, ako aj pre malé obytné fotovoltaické systémy (3–10 kW). Solárny strešný hák nezaťažuje strechu nadmerne a inštalácia zachováva pôvodný vzhľad škridiel, vďaka čomu sú ideálne pre projekty modernizácie fotovoltických zariadení v celej obci.

2. Priemyselné a komerčné oceľové strechy s farebným náterom

Distribuované fotovoltaické riešenia pre trapézové a vlnité oceľové strechy v továrňach, logistických skladoch a priemyselných parkoch. Možnosti zahŕňajú prenikajúce háky a neprenikajúce svorky, navrhnuté tak, aby zachovali integritu pôvodnej záruky na hydroizoláciu strechy; vhodné pre veľké strešné elektrárne v rozsahu od stoviek kilowattov až po niekoľko megawattov.

3. Špecializované scenáre zloženej strechy

Integrácia PV pre budovy v malebnej oblasti s dlaždicami v starožitnom štýle, prestavby z plochej na šikmú betónovú strechu a solárium. Vlastné nízkoprofilové, ultratenké háčiky sa používajú na zachovanie pôvodnej estetiky budovy.

Prípadové štúdie real-World Project

1. Celodedinský rezidenčný fotovoltaický projekt v Lianzhu New Village, Heshan, Guangdong (1,07 MW)

Nastaviteľné strešné háky z nehrdzavejúcej ocele od Guojian boli použité na všetkých obytných strechách z glazovaných dlaždíc, špeciálne prispôsobené pre zakrivené hlinené dlaždice typické pre región Lingnan. Počas inštalácie nedošlo k rozbitiu dlaždíc a tri roky prevádzky nepreukázali žiadne netesnosti alebo koróziu; projekt bol propagovaný ako ukážka architektúry integrovanej fotovoltaickým systémom na provinčnej úrovni.

2. 1,2 MW farebne lakovaná oceľová strešná fotovoltika vo veľkom logistickom parku v Jiangsu

Prispôsobené strešné háky s predĺženou výškou boli použité pre zakrivené oceľové strechy tovární na rozloženie bodového zaťaženia; návrh prešiel lokálnym overením zaťaženia tajfúnom. Systém generuje v priemere 1,3 milióna kWh ročne, pričom hydroizolácia strechy zostáva neporušená a bez únikov.

3. Projekt hromadného exportu rezidenčných strešných fotovoltaických zariadení vo Vietname

Vlastný solárny strešný hák navrhnutý pre strechy s plochými škridlami v juhovýchodnej Ázii, vyvážaný spolu s kompletnými montážnymi profilmi. Projekt pokrýva viac ako tisíc obytných striech a je prispôsobený miestnemu podnebiu s vysokou teplotou a množstvom zrážok.

Bezpečnostné opatrenia pri inštalácii a používaní

1. Požiadavky na upevňovacie body

Základ háku je potrebné ukotviť do strešných väzníc (drevených alebo oceľových) alebo betónových nosníkov. Kotvenie výlučne do obkladačiek alebo do povrchovej hydroizolačnej vrstvy je zakázané, aby sa predišlo praskaniu obkladačiek alebo oddeľovaniu spôsobenému dlhodobým zaťažením.

2. Špecifikácie hydroizolácie

Po vŕtaní odstráňte prach, do otvoru vstreknite tmel odolný voči poveternostným vplyvom a zaistite zostavu vodotesným EPDM tesnením. Po premiestnení škridiel zachovajte pôvodný odvodňovací sklon a zabezpečte, aby odvodňovacie žľaby strechy zostali bez prekážok.

3. Špecifikácie rozmiestnenia a zaťaženia

Každý FV modul je spárovaný s 2–4 strešnými hákmi; hustotu háku je potrebné zvýšiť pri sklone strechy nad 25° alebo v pobrežných oblastiach vystavených vysokému zaťaženiu vetrom. Inštalácia musí prísne dodržiavať nami poskytnuté výkresy rozloženia zaťaženia.

Transakčné záruky

1) Zabezpečenie kvalifikácie: K zásielke sa dodáva kompletný súbor certifikácií – ISO9001 (Kvalita), ISO14001 (Environmentálne) a ISO45001 (Zdravie pri práci) – spolu s certifikátom úverového podniku 3A a správami o kontrole materiálu z výroby, aby sa splnili požiadavky na výberové konania a ponuky.

2) Zabezpečenie kontroly kvality: Štvorstupňová kontrola kvality – testovanie vstupných surovín, overenie rozmerov CNC dierovania, odber vzoriek antikoróznej soľnej hmly a testovanie simulácie mechanického zaťaženia. Každá výrobná šarža je sledovateľná, aby sa eliminovali rozmerové odchýlky a chyby povlaku.

3) Zabezpečenie dodávky: V dodávateľských zmluvách sú špecifikované jasné termíny dodania s pokutami za omeškanie; Udržiava sa 10 000 ton zásob štandardných špecifikácií a prioritu výroby majú naliehavé projekty.

4) Technická podpora na mieste: Inžinieri môžu byť vyslaní, aby poskytli pokyny na inštaláciu na mieste pre veľké domáce projekty (na úrovni megawattov); pre zahraničné projekty poskytujeme celoanglickú technickú dokumentáciu a video inštrukcie na diaľku.

5) Dlhodobá podpora O&M: Pre staršie FV elektrárne, ktoré sú v prevádzke už roky, ponúkame zľavnené náhradné háky a hardvérové ​​príslušenstvo, ako aj technický návod na údržbu a opravu strešného FV systému.
