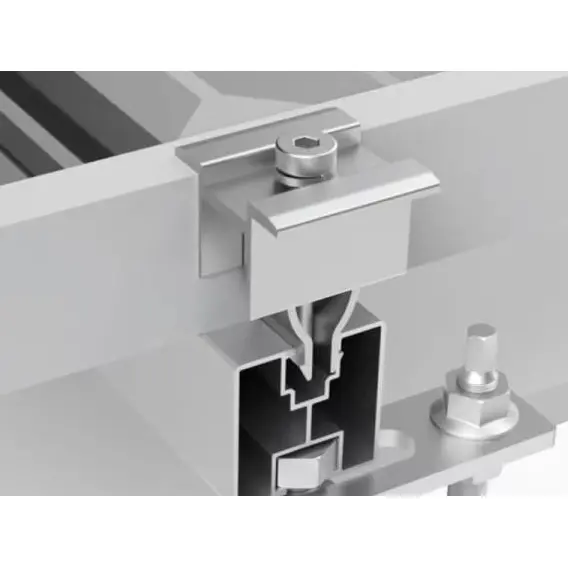

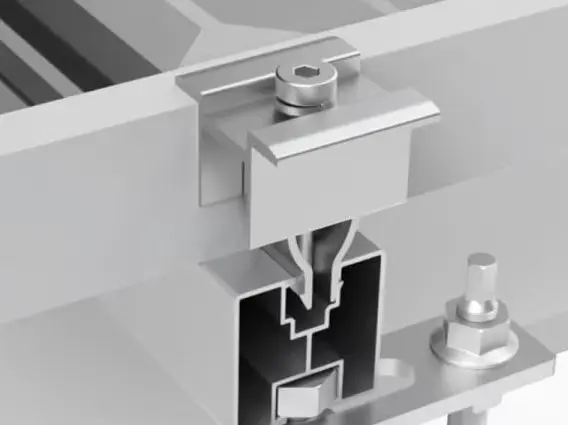

Solárna montáž lisovacia tvarovka

Solárne montážne lisovacie fitingy dodávané spoločnosťou Guojian sú vhodné pre fotovoltaické rámy v rozsahu od 30 mm do 55 mm a sú dokonale kompatibilné s oceľovými vodiacimi koľajnicami typu C, Z, U a zinok-hliník-horčík vyrábanými v našej továrni. Povrch je upravený eloxovaním, ponúka vynikajúcu odolnosť proti korózii a je vhodný pre rôzne aplikačné scenáre, ako sú pozemné elektrárne, distribuované strešné systémy a poľnohospodárske fotovoltaické doplnkové projekty.

Hlavné výhody produktu

1. Integrované OEM riešenie so špecifikáciami dokonale prispôsobenými komponentom

2. Jednodielna extrudovaná konštrukcia z hliníkovej zliatiny 6005-T5 pre vysokú konštrukčnú pevnosť

3. Výplňové podložky EPDM odolné voči poveternostným vplyvom na ochranu rámov modulov

4. Široký rozsah upínania kompatibilný so všetkými typmi FV modulov

5. Eloxovaný povrch pre dlhotrvajúcu odolnosť proti korózii a vonkajšiu odolnosť

6. Obsahuje upevňovacie prvky z nehrdzavejúcej ocele 304 proti uvoľneniu, ktoré zabraňujú hrdzi a zadretiu

7. Hromadne vyrábané na automatizovaných linkách, zaisťujúce stabilné dodávky pre veľké projekty

Aplikačné scenáre

1. Úžitkové pozemné FVE

Veľké fotovoltaické základne triedy megawattov v rovinách, horských oblastiach alebo púšťach; spárované s žiarovo pozinkovanými alebo Zn-Al-Mg potiahnutými C-kanálovými koľajnicami; používa stredné svorky a koncové svorky na bezpečnú montáž poľa s vynikajúcou odolnosťou proti vetru, snehu a zaťaženiu.

2. Obchodné a priemyselné (C&I) strešné fotovoltaické panely

Solárna montážna lisovacia tvarovka sa premieta na farebné oceľové škridly alebo ploché betónové strechy; ľahké hliníkové svorky znižujú celkové zaťaženie strechy; kompatibilné s rôznymi rozloženiami polí; jednoduchá inštalácia bez ohrozenia hydroizolácie strechy.

3. Ekologické doplnkové FV projekty

Poľnohospodárske, rybárske-PV, pastevné-PV a solárne elektrárne na soľných poliach; Zn-Al-Mg koľajnice spárované s hliníkovými svorkami odolnými voči korózii odolávajú slano-alkalickej pôde a prostrediam s vysokou vlhkosťou (napríklad nad rybníkmi).

4. FV prístrešky pre autá a inteligentné skleníky

Oceľové PV prístrešky pre autá a poľnohospodárske FV skleníky; kompatibilné s nastaviteľným sklonom a držiakmi na sledovanie; flexibilné použitie dlhých a krátkych svoriek na nastavenie rozstupu modulov.

5. Zámorské PV projekty

Rezidenčné a C&I PV projekty v juhovýchodnej Ázii, Európe a Afrike; K dispozícii sú anglické inštalačné príručky; špecifikácie odolnosti proti korózii vhodné pre daždivé alebo pobrežné podnebie; kompletné súpravy montážneho systému dostupné na export.

Pokyny na inštaláciu a používanie

1. Prísne dodržiavanie špecifikácií krútiaceho momentu

Krútiaci moment < 18 N·m: Nedostatočná upínacia sila; moduly sa môžu pri silnom vetre skĺznuť alebo vytvárať hluk. Krútiaci moment > 25 N·m: Nadmerný tlak deformuje rám modulu, čo spôsobuje mikrotrhlinky v skle a následné zníženie výkonu.

2. Nevynechajte tlmiace podložky EPDM

Priamy kontakt kov na kov bez podložky poškriabe eloxovaný rám a spôsobuje elektrochemickú koróziu; dlhodobé vsakovanie dažďovej vody vedie k hrdzaveniu a poškodeniu rámu.

3. Nemiešajte spojovacie prvky z rôznych materiálov

Hliníkové svorky sa nesmú spájať so skrutkami z uhlíkovej ocele; kontakt medzi hliníkom a železom v prítomnosti dažďovej vody spôsobuje elektrochemickú koróziu, ktorá krátkodobo vedie k zadretiu alebo zlomeniu spojovacích prvkov.

4. Nerežte ani nebrúste upínacie telesá na mieste

Brúsenie poškodzuje antikoróznu eloxovanú vrstvu, čo spôsobuje rýchle hrdzavenie rezných hrán; ak sú potrebné úpravy veľkosti, vyžiadajte si neštandardné diely na mieru z výroby vopred.

5. Kompatibilita hrúbky rámu modulu

Striktne sa vyhnite používaniu svoriek s úzkym uchopením na príliš hrubých rámoch; toto vytvára medzeru medzi svorkou a rámom, koncentruje napätie a pravdepodobne rozdrví modul.

6. Inštalácia pri nízkej teplote alebo vo vlhkom počasí

Inštalácia sa neodporúča Solárna montáž Lisovacia tvarovka, keď sú teploty nižšie ako 0°C; nízke teploty vytvrdzujú podložku EPDM, čím sa znižuje odpruženie a hrozí poškodenie rámu modulu. Pred inštaláciou po daždi sa uistite, že sú strešné tašky a montážne lišty suché.

7. Kontrola a údržba po inštalácii

Vykonajte rutinné kontroly každých šesť mesiacov; každé tri mesiace opätovne kontrolovať pobrežné alebo rybárske solárne projekty. Vykonajte komplexné kontroly tesnosti skrutiek a starnutia podložky po tajfúnoch alebo silných snehových búrkach.

8. Požiadavky na skladovanie a ochranu

Nenainštalované svorky skladujte v suchom sklade vo vnútri zapečatených škatúľ odolných voči vlhkosti; nevystavujte sa priamemu slnečnému žiareniu alebo dažďu, aby ste predišli predčasnému starnutiu a zlyhaniu gumových podložiek.
