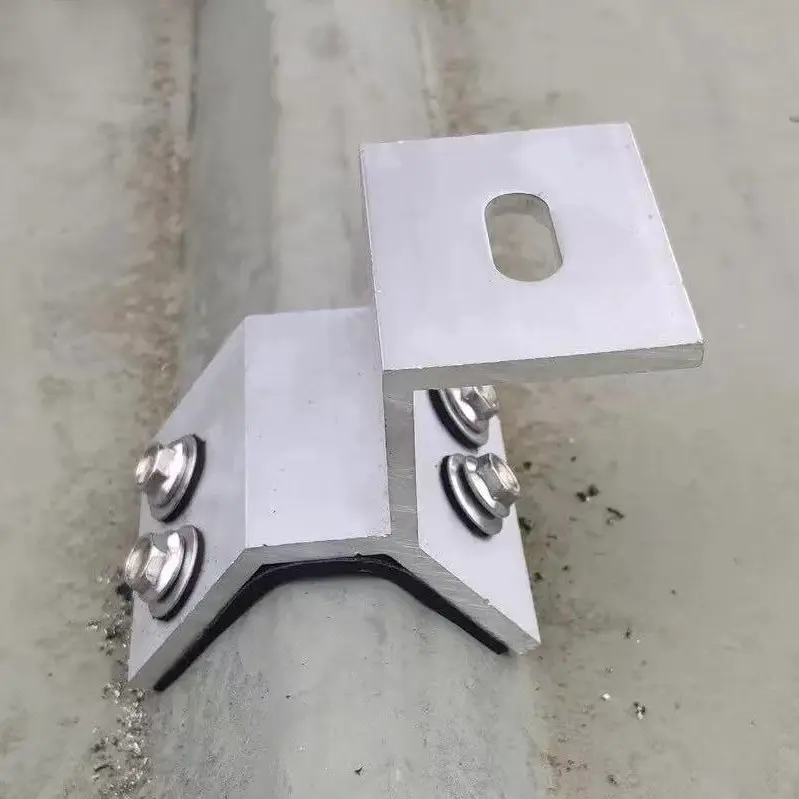

Strešná svorka

Strešné svorky dodávané spoločnosťou Guojian Factory sú vhodné pre rôzne typy kovových striech, ako sú skryté pevné (Jiachi) panely, vlnité dosky a systémy s presahmi. V kombinácii s vodiacimi lištami v tvare C, ktoré poskytuje naša továreň, môžu bezpečne upevniť fotovoltaické moduly. Svorky sú vybavené integrovanými protišmykovými zubami a gumovými tlmiacimi podložkami, ktoré dokážu účinne zabrániť poškriabaniu na povrchu farebných oceľových plátov a udržia stabilitu aj pri silnom vetre s rýchlosťou až 60 metrov za sekundu, a to bez kĺzania. S našou nezávisle vlastnenou výrobnou linkou na lisovanie hardvéru nepretržite poskytujeme distribuované fotovoltaické projekty pre priemyselné/komerčné zariadenia a logistické parky, čím výrazne znižujeme inštalačné náklady na rekonštrukciu striech a efektívne znižujeme riziká údržby spôsobené únikom vody v budúcnosti.

Výrobný proces

1. Výber a testovanie surovín

Používa primárne hliníkové predvalky GB 6005-T5. Prichádzajúce kontroly overujú pevnosť v ťahu, medzu klzu a zloženie zliatiny Al-Mg-Si; recyklovaný alebo nečistý hliník je prísne odmietnutý. Základná odolnosť proti korózii soľným sprejom sa kontroluje na mieste a nevyhovujúce materiály sa okamžite vrátia.

2. Vysokoteplotné integrované vytláčanie

Predvalky sa extrudujú pri konštantnej teplote 520 °C, aby vytvorili telo svorky, uchopovacie čeľuste a základňu skrutky v jednom kuse. Táto bezšvová konštrukcia bez zvarov zaisťuje rovnomerné rozloženie zaťaženia a eliminuje riziko zlyhania konštrukcie v miestach zvarov.

3. Presné CNC frézovanie ozubených kolies

Plne automatizované CNC zariadenie frézuje protišmykovú textúru s diamantovým vzorom na vnútorný povrch uchopenia. Štandardizovaná hĺbka zubov a rozstup maximalizujú trenie o strešný panel a bránia bočnému skĺznutiu počas silného vetra.

4. Eloxovaná antikorózna úprava

Extrudované svorky prechádzajú eloxovaním, aby sa vytvorila hustá 12μm ochranná vrstva oxidu, ktorá tesní proti vzduchu, dažďu a posypovej soli. Vrstva oxidu sa integruje s hliníkom a poskytuje dlhotrvajúcu odolnosť proti korózii aj na rezných hranách.

5. Integrovaná vyrovnávacia podložka

Obsahuje EPDM gumovú podložku (odolná teplotám od -40°C do 120°C a UV odolná). Tvarovaný tak, aby presne lícoval s kontaktnou plochou svorky, tlmí tlak pri inštalácii a zabraňuje poškriabaniu farby hliníkovej zliatiny na farebných oceľových dlaždiciach alebo paneloch Al-Mg-Mn.

Pokyny na inštaláciu a používanie

1. Overenie profilu pred inštaláciou

Pred inštaláciou presne zmerajte výšku rebra farebnej oceľovej dlaždice, vzdialenosť rebier a šírku švu, aby ste vybrali správny model svorky.

2. Štandardný uťahovací moment

Utiahnite skrutky na štandardný krútiaci moment 20–30 N·m pomocou momentového kľúča.

3. Inštalačné prostredie

Naplánujte inštaláciu na suché, slnečné dni; zabezpečte, aby na strešných plochách nebola stojaca voda, olej a prach.

4. Špecifikácie rozloženia podľa zaťaženia

Zvýšte hustotu montážnych bodov príchytiek pre strechy so sklonom väčším ako 20° alebo v pobrežných oblastiach vystavených vysokému zaťaženiu vetrom.

5. Zákaz neoprávnenej úpravy komponentov

Brúsenie alebo rezanie eloxovaného povrchu svoriek z hliníkovej zliatiny na mieste je zakázané; prípadné rezné plochy je potrebné pretrieť antikoróznym tmelom.

6. Požiadavky na kontrolu po inštalácii

Kontroly sa vyžadujú každých šesť mesiacov po odovzdaní projektu so zameraním na dotiahnutie skrutiek a stav gumových podložiek.

Oblasti použitia

1. Veľkoplošné logistické a skladové zariadenia

2. Priemyselné parky a výrobné závody

3. Nadštandardné budovy s Al-Mg-Mn krytinou so stojatou drážkou

4. Pobrežné priemyselné parky a zóny chemických závodov

5. Zámorské projekty FV kovových strešných krytín

Obavy kľúčových zákazníkov

1. Potrebujem skladovať viacero typov strešných svoriek, pretože rôzne továrne používajú nekompatibilné farebné profily oceľových plechov?

Bežné trhové svorky majú často zlú profilovú kompatibilitu, čo vedie k uvoľneným úchytkám alebo povrchovým škrabancom. Ponúkame tri hlavné série – svorky Jiaochi (470/760/820), svorky Al-Mg-Mn so stojatou drážkou a svorky trapézového plechu – a môžeme vytvárať vlastné formy na základe špecifických výšok a rozstupov zvlnenia, čím poskytujeme jednotné dodávateľské riešenie pre celý projekt.

2. Ako riešime hrdzavenie a skĺznutie svoriek v pobrežných alebo chemických zónach so silným soľným postrekom?

Štandardné pozinkované svorky často hrdzavejú a lámu sa do troch rokov a zmiešanie hliníka so železom spôsobuje elektrochemickú koróziu. Naše svorky majú telo z hliníkovej zliatiny 6005-T5 s eloxovaným povrchom a spojovacími prvkami z nehrdzavejúcej ocele 304; nevykazujú žiadne hrdzavé škvrny po 1 000 hodinách testovania neutrálnym soľným postrekom, čo zaisťuje stabilný výkon vo vysoko korozívnych pobrežných a chemických prostrediach.

3. Uvoľnia sa svorky v oblastiach náchylných na tajfúny alebo spôsobia odpojenie fotovoltického poľa?

Svorky sú vybavené zosilnenými uchopovacími pazúrmi s protišmykovými zúbkami pre dokonalé prispôsobenie sa vlnám; Laboratórne testy tretej strany potvrdzujú odolnosť proti tlaku vetra až do 1,5 kPa. Spárované so samosvornými maticami proti uvoľneniu, skrutky zostávajú bezpečné napriek tepelnej expanzii a kontrakcii a systém bol úspešne nasadený v mnohých pobrežných projektoch náchylných na tajfúny bez akýchkoľvek incidentov skĺznutia.
