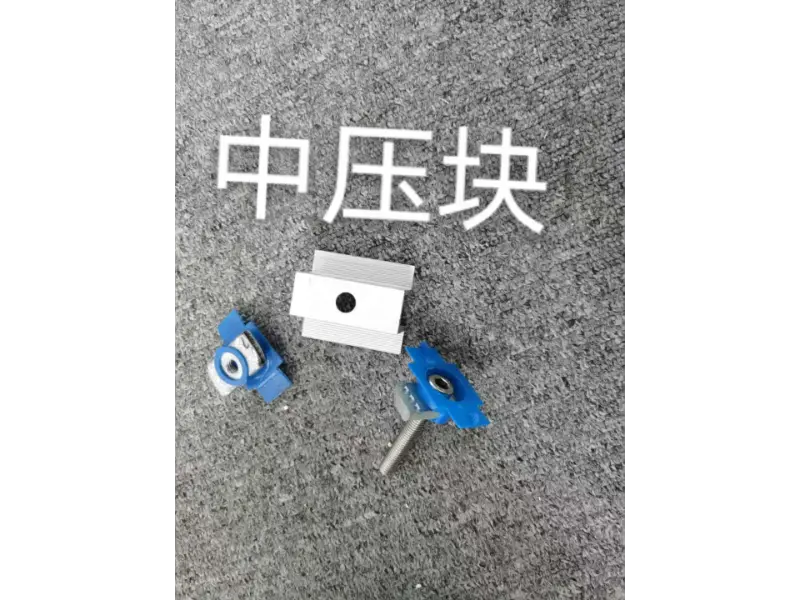

Medzisvorka z hliníkovej zliatiny

Stredná svorka z hliníkovej zliatiny (fotovoltaická stredná svorka) je špecializovaný komponent určený na upevnenie fotovoltaických (PV) modulov. Umiestnený medzi dvoma susednými fotovoltaickými panelmi zaisťuje moduly na montážnych koľajniciach, obmedzuje horizontálne posunutie a zvyšuje odolnosť proti vetru a seizmickú odolnosť celého poľa. Dodáva sa s upevňovacími prvkami z nehrdzavejúcej ocele 304 a voliteľnou protišmykovou gumovou podložkou EPDM na ochranu rámov modulov pred poškodením. Konštrukcia obsahuje odvodňovacie a vzduchové kanály, aby sa minimalizovalo hromadenie prachu, vody a snehu. Tieto svorky sú široko používané v komerčných a priemyselných strešných inštaláciách, rezidenčných fotovoltaických systémoch a pozemných solárnych elektrárňach v úžitkovom meradle. Rozmery je možné prispôsobiť na základe hrúbky modulu a špecifických požiadaviek projektového zaťaženia.

Základné funkcie

1. Medziľahlé upnutie a zaistenie:

Medziľahlá svorka z hliníkovej zliatiny, ktorá sa inštaluje medzi dva susedné fotovoltaické moduly, pevne uzamyká moduly na montážne lišty. Obmedzuje horizontálne aj vertikálne posunutie, čím zaisťuje, že moduly zostanú úhľadne zarovnané a budú vystavené stabilným, rovnomerným silám; slúži ako primárny spojovací prvok na zabezpečenie celého poľa.

2. Vetru a seizmickej odolnosti:

Poskytnutím viacbodového upínania zariadenie obmedzuje pohyb modulu a osciláciu počas silného vetra alebo seizmických udalostí. To zabraňuje posúvaniu modulov z koľajníc alebo vibráciám pri extrémnom zaťažení, čím sa zlepšuje celková stabilita poľa v drsných poveternostných podmienkach.

3. Protišmykové a proti uvoľnenie:

Vnútorné protišmykové zúbky v kombinácii s gumovou podložkou z EPDM zvyšujú trenie medzi svorkou a rámom modulu. To zabraňuje posúvaniu alebo uvoľňovaniu modulov a zároveň tlmí upínacie napätie, aby sa rámy modulov chránili pred rozdrvením alebo poškodením.

4. Načítať prenos:

Svorka rovnomerne prenáša hmotnosť modulov – spolu so zaťažením vetrom a snehom – na montážne koľajnice, nosné stĺpy a základovú konštrukciu. Tým sa rozloží napätie a zabráni sa lokálnemu preťaženiu, ktoré by inak mohlo viesť k deformácii konštrukcie alebo poškodeniu FV modulov.

5. Odtok a prúdenie vzduchu:

Štruktúra medzisvorky z hliníkovej zliatiny obsahuje integrované odvodňovacie a vzduchové kanály. Tie uľahčujú efektívny odtok dažďovej vody a kondenzácie, čím sa znižuje hromadenie prachu, vody a snehu v upínacích bodoch a zároveň sa minimalizuje riziko zatienenia a nadmerného hromadenia zaťaženia na moduloch.

6. Kompatibilita a všestrannosť:

Kompatibilné so štandardnými hrúbkami solárnych modulov (napr. 30 mm, 35 mm, 40 mm) a prispôsobiteľné pre neštandardné rozmery. Navrhnutý na prácu s rôznymi rámovými konštrukciami a modulmi od rôznych výrobcov, jediný zásobovací systém môže spĺňať požiadavky rôznych projektov.

Technické špecifikácie

Položka	Špecifikácia
Základná zliatina triedy	Hliníková zliatina 6005-T5 / 6063-T5 (voliteľné)
Povrchová úprava	Strieborná anodizácia, hrúbka filmu ≥10μm
Hrúbka anodického filmu	≥10μm, zahustené prispôsobenie dostupné pre pobrežné prostredia a prostredia s vysokým obsahom soli
Kompatibilná hrúbka modulu	30 mm, 35 mm, 40 mm (prispôsobiteľné)
Štandardná dĺžka	40/50/60/80 mm (na požiadanie narezané na veľkosť)
Typ štruktúry	Modulárna stredná upínacia štruktúra s protišmykovým profilom zubov na vnútornej strane
Podporné spojovacie prvky	304 T-skrutky a matice z nehrdzavejúcej ocele
Voliteľné príslušenstvo	EPDM gumové protišmykové tesnenia
Odolnosť proti zaťaženiu vetrom	Až 60 m/s (prekontrolované pre každý projekt)
Zaťaženie snehom	1,4 kN/m² (vypočítané na projekt)
Aplikačné scenáre	Obchodné a priemyselné strechy, rezidenčné PV, pozemné centrálne PV elektrárne
Platné normy	K dispozícii sú certifikácie GB/T 5237, CE, ISO9001

Baliace a logistické služby

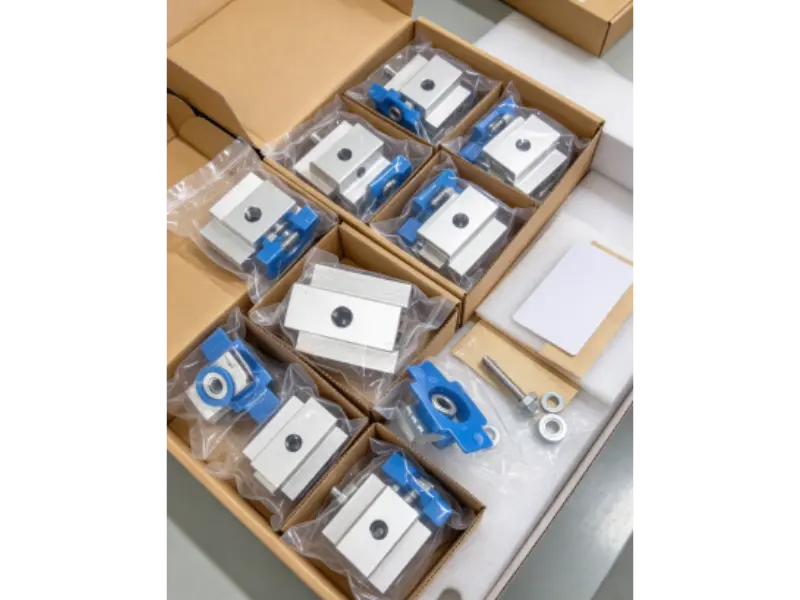

1. Individuálne balenie:

Každá stredná svorka z hliníkovej zliatiny je zabalená samostatne, aby sa zabránilo treniu alebo nárazu, chráni eloxovaný povrch a zaisťuje, že počas prepravy nedôjde k poškriabaniu alebo poškodeniu povlaku.

2. Vymazať označenie:

Položky sú triedené podľa modelu a špecifikácie s jasnými štítkami a baliacimi zoznamami, ktoré uľahčujú rýchle kontroly zásob na mieste a organizované skladovanie.

3. Overenie množstva:

Každá zásielka prechádza dôkladným spočítaním a overením modelov a sérií, aby sa zaistilo, že skutočné položky – pokiaľ ide o množstvo a špecifikácie – dokonale zodpovedajú baliacemu zoznamu, čím sa zabráni nedostatku alebo vynechaniu.

4. Vystužený vonkajší obal:

Tovar je balený v pevných štandardných kartónoch alebo drevených debnách, vybavených vnútornými výplňovými materiálmi a zosilnenými chráničmi rohov, aby sa zabránilo deformácii pri nárazoch počas prepravy.

5. Ochrana proti vlhkosti:

Sušiace prostriedky sú súčasťou balenia, aby zabezpečili suché prostredie počas námornej alebo pozemnej prepravy, zabránili poškodeniu eloxovaného povlaku spôsobenému vlhkosťou a zabezpečili, že komponenty sú pripravené na okamžitú inštaláciu po príchode.

6. Podpora logistiky:

Flexibilné možnosti doručenia zahŕňajú fázované zásielky. Pre medzinárodné objednávky poskytujeme komplexné baliace zoznamy a colnú dokumentáciu, aby sme zabezpečili hladké odbavenie vývozu; v prípade domácich objednávok ponúkame dodanie celých nákladných vozidiel priamo na miesto v súlade s harmonogramom výstavby.

Proces inštalácie

1. Prehľad pred inštaláciou:

Poskytujeme inštalačné plány a technickú dokumentáciu s načrtnutím kľúčových inštalačných bodov, požiadaviek na dotiahnutie a základných opatrení, ktoré sú podporené technickou inštruktážou pred výstavbou.

2. Umiestnenie a rozloženie:

Na základe konštrukčných návrhov sa určí rozmiestnenie solárnych modulov a montážnych koľajníc a inštalačné body pre stredné svorky sú označené, aby sa zabezpečila konzistentná vzdialenosť a zarovnanie.

3. Umiestnenie modulu:

Solárne moduly sa umiestňujú na montážne lišty; rozstup a vyrovnanie medzi susednými modulmi sú upravené tak, aby sa zabezpečilo, že rámy modulov dokonale zapadnú do štrbín stredných svoriek.

4. Inštalácia a utiahnutie:

Nainštalujte medzisvorky z hliníkovej zliatiny a utiahnite T-skrutky na špecifikovaný krútiaci moment. Uistite sa, že uťahovacia sila je dobre kontrolovaná – vyhýbajte sa nadmernej sile, ktorá by mohla poškodiť rámy modulov, a uistite sa, že nie sú príliš voľné, čo by mohlo viesť k nestabilite.

5. Protišmyková kontrola:

Skontrolujte, či sú gumené podložky EPDM a protišmykové zúbky správne umiestnené. Skontrolujte každý upínací bod, aby ste sa uistili, že moduly sú bezpečné a neskĺznu alebo neuvoľnia.

6. Záverečná kontrola a prevzatie:

Skontrolujte celé pole, aby ste sa uistili, že všetky komponenty sú správne utiahnuté a vyrovnané. Skontrolujte medzery medzi modulmi a ich celkové zarovnanie. Po potvrdení požiadaviek na nosnosť a kontrole inštalácie je možné odovzdať projekt.

FAQ

Otázka 1: Aká medzera by mala zostať medzi rámami dvoch susedných modulov pri použití stredovej svorky?

Odpoveď: Pri štandardných projektoch stačí na prispôsobenie tepelnej rozťažnosti a kontrakcie dilatačná medzera 5–8 mm. Pri zadávaní objednávky vám môžeme tiež odporučiť príslušné špecifikácie na základe vašich projektových výkresov.

Q2: Aký je správny uťahovací moment pre stredné svorky a poškodí to rámy modulov?

Odpoveď: Utiahnite T-skrutky podľa štandardných špecifikácií krútiaceho momentu. S gumenou podložkou EPDM, ktorá pôsobí ako nárazník, správne utiahnutie nepoškodí rámy modulov. Nadmerný krútiaci moment však môže rozdrviť hliníkové rámy, preto sa treba vyhnúť nadmernému uťahovaniu.

Otázka 3: Zaseknú sa skrutky použité so strednými svorkami pri dlhodobom používaní vonku, čo sťaží ich neskoršie odstránenie?

Odpoveď: Štandardne dodávame spojovacie prvky z nehrdzavejúcej ocele 304, ktoré ponúkajú dobrú odolnosť proti zadieraniu. Pre dlhodobé vonkajšie projekty je možné zvoliť aj skrutky s povrchovou úpravou proti zadieraniu, aby sa uľahčilo ich odstránenie pri budúcej údržbe alebo výmene modulu.

Otázka 4: Môžu sa stredné svorky znova použiť, ak sú zúbky (zuby) opotrebované?

Odpoveď: Môžu byť znovu použité, ak zúbky nie sú výrazne opotrebované a profil zostane nedeformovaný. Ak sú zúbky silne opotrebované, protišmykový výkon bude ohrozený; preto ich neodporúčame používať na nové fotovoltaické projekty.

Otázka 5: Môžu byť stredné svorky s rôznymi špecifikáciami hrúbky zmiešané na rovnakom strešnom projekte?

Odpoveď: Miešanie rôznych špecifikácií sa neodporúča. Použitie medziľahlých svoriek rôznych hrúbok môže viesť k nerovnomernému zaťaženiu modulov, čo môže spôsobiť lokálne koncentrácie napätia a zvýšiť riziko mikrotrhlín; preto je najlepšie špecifikácie štandardizovať.

Otázka 6: Aké konkrétne úvahy by ste mali mať na pamäti pri výbere medzisvoriek pre veľkoformátové moduly s dvojitým sklom?

Odpoveď: Vzhľadom na väčšiu vlastnú hmotnosť veľkoformátových modulov s dvojitým sklom je vhodné uprednostniť použitie hrubších medzisvoriek z hliníkovej zliatiny. Okrem toho skontrolujte výšku rámu modulu, potvrďte efektívnu dĺžku upínacieho kontaktu a v prípade potreby zvýšte počet upínacích bodov.
