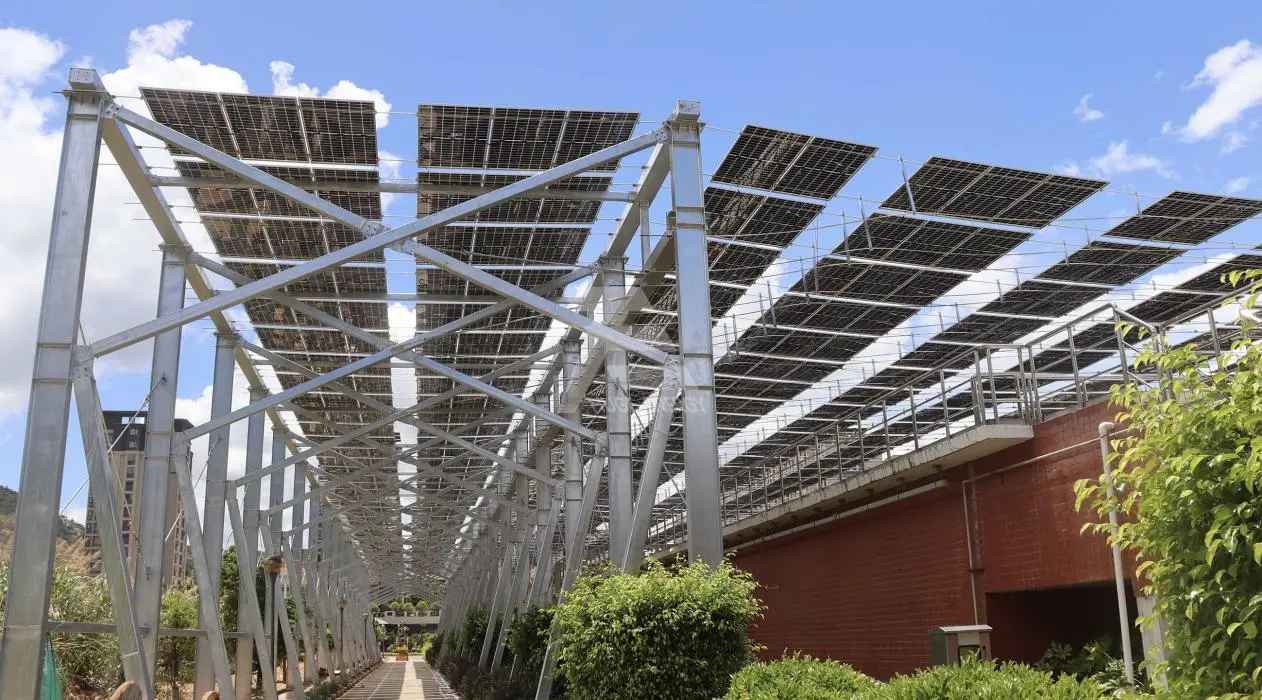

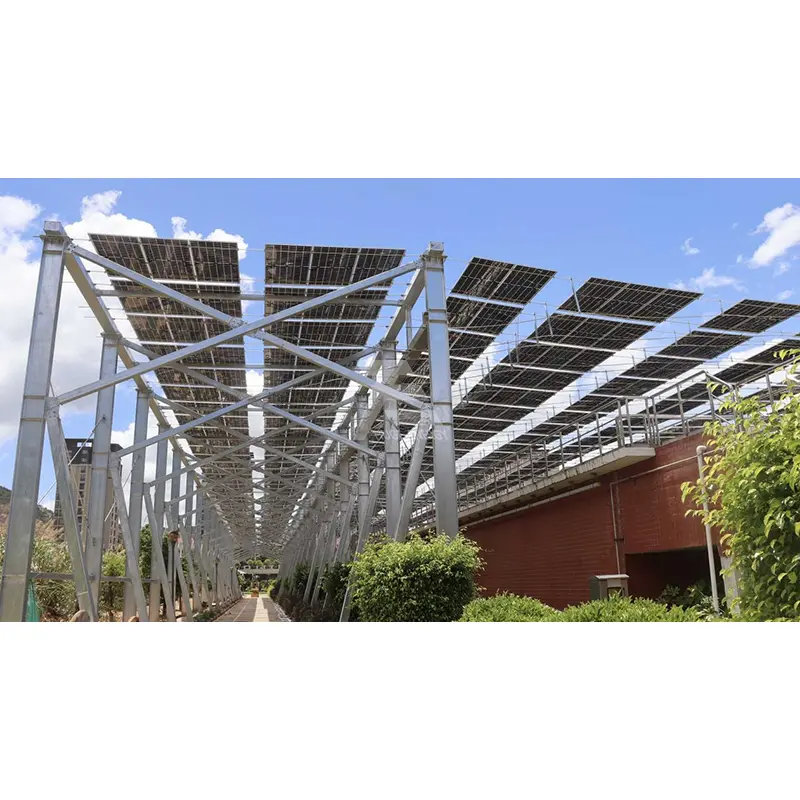

Uzemnený duálny solárny montážny systém

Guojian vám ponúka zemný dvojpólový solárny montážny systém, ktorý sa dodáva vo veľkých množstvách priamo z továrne. Dodáva sa s exportným balením, kompletnou technickou dokumentáciou a certifikačnými materiálmi, čím poskytuje ekonomické a efektívne riešenie inštalácie s pevným sklonom pre domáce aj medzinárodné pozemné fotovoltaické projekty.

Kľúčové technické špecifikácie

1. Hlavný materiál: Q235B/Q355 vysokopevnostná uhlíková oceľ; možnosti povrchovej úpravy zahŕňajú žiarové zinkovanie alebo povlak zo zliatiny zinku, hliníka a horčíka pre odolnosť proti korózii.

2. Normy odolnosti proti korózii: Hrúbka žiarovo zinkovaného povlaku ≥65μm; Zinko-hliník-horčíkový povlak sa vyznačuje samoliečivými antikoróznymi vlastnosťami, vhodný do prostredia s vysokou vlhkosťou a pobrežných soľných postrekov.

3. Kompatibilné moduly: Kompatibilné s bežnými fotovoltaickými modulmi série 182/210; podporuje konfigurácie poľa na šírku aj na výšku.

4. Inštalácia Uhol naklonenia: Prispôsobiteľný medzi 5° a 60°; optimálny uhol určený na základe miestnej zemepisnej šírky a projektovanej výroby energie.

5. Normy návrhu zaťaženia: Štandardný základný tlak vetra 0,3–0,75 kN/m²; nosnosť snehom do 1,8 kN/m²; špecializované riešenia výstuže dostupné pre oblasti s vysokým vetrom a silným snehom.

6. Svetlá výška: Prispôsobiteľná od 0,6 m do 2,8 m na prispôsobenie priechodu a mechanickým operáciám pod panelmi.

7. Typy základov: Skrutkové pilóty, samostatné betónové pätky alebo liate pilóty; vhodné pre rôzne pôdne podmienky vrátane piesočnatej pôdy, hliny a skál.

8. Spojovacie prvky: Žiarovo pozinkované vysokopevnostné skrutky so štandardnými podložkami proti uvoľneniu; navrhnuté tak, aby zostali bezpečné pri dlhodobom používaní vonku.

9. Dizajnová životnosť: 25 rokov, v súlade so životným cyklom FV modulov.

Aplikácie produktov

✅ Veľkoplošné centralizované pozemné fotovoltaické elektrárne s paritou siete

✅ Distribuované FV projekty na úrovni dediny a revitalizácia vidieka

✅ FV základne v púšti Gobi, pustatine alebo mierne zvlnených kopcoch

✅ Agro-PV (agrovoltaické) projekty (voľný priestor pod panelmi pre poľnohospodárske stroje)

✅ Veľké zámorské pozemné fotovoltaické farmy a projekty EPC

✅ Rovinatý terén so stabilnými pôdnymi a vodnými podmienkami vhodný na stavbu pilótových základov

Poznámky k inštalácii

1. Pred výstavbou vykonať geologický prieskum staveniska a vybrať typ základu na základe geologickej správy; pokračovať vo výstavbe bez prieskumu je prísne zakázané. 2. Uistite sa, že všetky stĺpiky zostanú vertikálne a osi poľa sú zarovnané; uhol sklonu montáže sa musí presne zhodovať s konštrukčnými výkresmi – úpravy uhla na mieste sú zakázané.

3. Na montáž používajte iba štandardné komponenty pôvodného výrobcu; nepovolené zváranie, rezanie, vŕtanie alebo ohýbanie hlavných profilov na mieste, ktoré by mohlo ohroziť antikorózny náter alebo štrukturálnu integritu, je prísne zakázané.

4. Po dokončení inštalácie montážneho systému vytvorte jednotné uzemnenie, aby ste zabezpečili súlad s normami ochrany pred bleskom pre fotovoltaické elektrárne.

Pokyny O&M po inštalácii

1. Každoročne vykonávajte komplexné kontroly po povodňových sezónach, silných snehových zrážkach alebo tajfúnoch, so zameraním na tesnosť skrutiek, zvislé usadzovanie a poškodenie antikoróznych náterov.

2. Okamžite opravte akékoľvek lokalizované poškodenie náteru pomocou špeciálnych antikoróznych materiálov, aby ste zabránili šíreniu hrdze.

3. Na montážne nosníky alebo podpery nevešajte zariadenie ani neklaďte ťažké predmety; zaťaženie nesmie prekročiť pôvodné konštrukčné špecifikácie.

4. Pri výmene poškodených dielov používajte iba komponenty originálneho výrobcu s rovnakými špecifikáciami; používanie neštandardných profilov je zakázané.

Prispôsobené integrované riešenia

1. Predbežné technické služby

Po prijatí topografických máp a meteorologických údajov profesionálni stavební inžinieri vykonajú modelovanie a overenie, vygenerujú plány rozloženia a optimalizácie uhla sklonu a poskytnú porovnanie nákladovej efektívnosti.

2. Prispôsobený konštrukčný dizajn

Upravte zvislú výšku, rozpätie a typ základu na základe zaťaženia vetrom a snehom, geologických podmienok a plánovania využitia pôdy.

3. Výroba a dodávka

Vlastná výroba a modulárna prefabrikácia; výroba a dodávka plánovaná v dávkach podľa dopytu; štandardizované obaly kontajnerov vhodné na vývoz do oceánov, aby sa minimalizovali škody pri preprave.

4. Podpora dodávky projektu

Spolu so zásielkou poskytnite osvedčenia o zhode zemného dvojpólového solárneho montážneho systému, správy o materiáloch, výkresy a správy o výpočte zaťaženia; zabezpečiť technický personál, aby riešil otázky týkajúce sa inštalácie na mieste. Autoritatívne kvalifikácie a certifikácie

✅ Certifikácia systému manažérstva kvality ISO 9001; štandardizovaná kontrola v rámci celého výrobného procesu s plnou sledovateľnosťou

✅ Správy o testoch mechanického výkonu CMA tretích strán

✅ Laboratórne správy akreditované CNAS o vlastnostiach materiálov a odolnosti voči korózii/poveternostným vplyvom

✅ Schopnosť poskytnúť technickú dokumentáciu EN 1090 v súlade s normami EÚ pre európske projekty

✅ Komplexné špecifikácie materiálov a správy o testoch korózie soľným sprejom na splnenie požiadaviek auditu pre zámorské projekty v juhovýchodnej Ázii, na Strednom východe a v Latinskej Amerike
