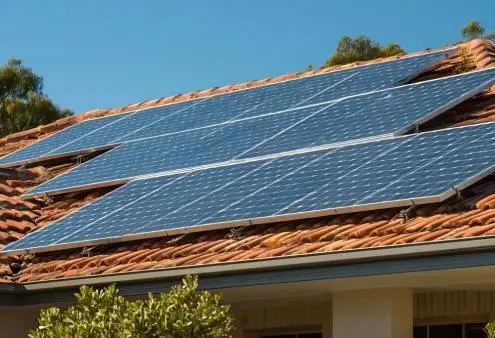

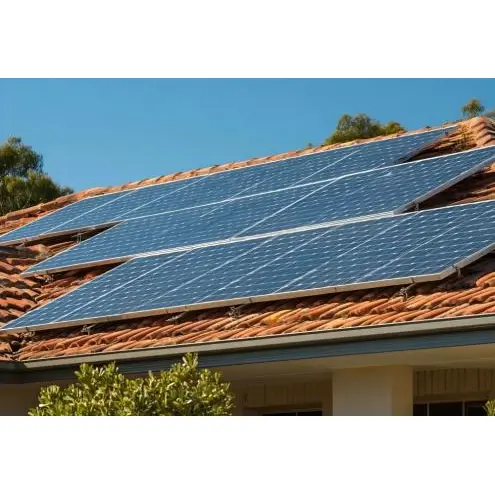

Solárny montážny systém na škridlovú strechu

Čínsky strešný solárny montážny systém dodávaný továrňou Guojian prechádza komplexnou kontrolou na úrovni továrne, aby sa zabezpečila kvalita produktu a poskytla sa kompletná dokumentácia o akceptácii pripojenia k sieti. Vďaka rýchlemu dodaniu zo skladu a bezplatnému plánovaniu rozloženia strechy výrazne znižuje náklady na údržbu a inštaláciu pri renovácii škridlových striech.

Podrobnosti o produkte

1. Kompozitná štruktúra: Obsahuje kombináciu háčikov z nehrdzavejúcej ocele, hliníkových koľajníc, protišmykových svoriek a spojovacích prvkov z nehrdzavejúcej ocele; zmes oceľ-hliník znižuje zaťaženie strechy.

2. Vodotesný dizajn inštalácie: Háky sa montujú na strešné krokvy alebo betónové väznice bez toho, aby prenikli cez hydroizolačnú vrstvu; Súčasťou balenia sú tesniace tesnenia, ktoré blokujú potenciálne cesty prenikania vody.

3. Viacrozmerné nastavenie: Háčiky umožňujú jemné doladenie vertikálnej výšky a horizontálneho predĺženia, prispôsobenie sa rôznym hrúbkam škridiel a kompenzácia nerovností povrchu strechy.

4. Komplexná technická podpora: Špecifikácie háku je možné prispôsobiť na základe sklonu strechy a výšky oblúka škridiel; súbežne sa poskytujú správy o overení nosnosti konštrukcie.

Hlavné výhody

1. Vynikajúca ochrana strechy: Eliminuje potrebu odstraňovania škridiel vo veľkom meradle a zabraňuje poškodeniu hydroizolačných membrán, čím sa minimalizuje riziko zatekania strechy a nákladných opráv pri zdroji.

2. Ľahký dizajn pre dodatočnú montáž: Celková hmotnosť systému je výrazne nižšia ako u celooceľových regálov, vďaka čomu je bezpečný pre inštaláciu na staršie vidiecke domy a starnúce továrenské budovy.

3. Univerzálna kompatibilita: Štandardné háčiky pasujú na veľkú väčšinu bežných dlaždíc na trhu; vlastné formy sú k dispozícii pre jedinečné dlaždice v starožitnom štýle.

4. Nízke náklady na komplexnú inštaláciu: Výrazne znižuje prácnosť pri odstraňovaní dlaždíc a straty pri lámaní dlaždíc, pričom výrazne skracuje čas inštalácie na domácnosť.

5. Dlhotrvajúca odolnosť proti korózii: Kombinácia nehrdzavejúcej ocele a zliatiny hliníka zaisťuje, že systém zostane bez hrdze a oxidácie (biela hrdza) počas rokov vonkajšieho používania.

6. Kompletná certifikácia: Z výroby sú dodávané údaje o mechanických skúškach a materiálové certifikáty, ktoré spĺňajú požiadavky na akceptáciu rezidenčného FV pripojenia k sieti.

Vhodné aplikačné scenáre

Rezidenčné fotovoltaické panely pre vidiecke domy; PV dodatočná montáž pre šikmé strechy vil; veľké FV polia v malých až stredných továrňach so škridlovou strechou; kolektívne PV projekty pre obce a mestá; a dodávky pre rezidenčné fotovoltaické systémy so škridlovou strechou na zámorských trhoch. Sprievodca výberom na mieste

1. Potvrďte typ dlaždice: Použite štandardné háky pre ploché betónové dlaždice a nastaviteľné predĺžené háky pre oblúkové hlinené dlaždice; pre jedinečné dlaždice v starožitnom štýle sú potrebné vlastné háčiky (potrebné vzorky dlaždíc).

2. Overte spodnú konštrukciu strechy: Háčiky je možné upevniť priamo na laty z masívneho dreva; betónové väznice vyžadujú kompatibilné rozperné kotvy.

3. Zmerajte sklon strechy: Pre sklony presahujúce 38° sa odporúčajú predĺžené háky, aby sa zabezpečilo, že pole zostane vodorovné.

4. Zvážte umiestnenie: Použite nehrdzavejúcu oceľ 304 pre štandardné vnútrozemské prostredie; upgrade na nehrdzavejúcu oceľ 316 pre pobrežné oblasti náchylné na dážď a soľnú hmlu.

Hlavné prvky kontroly kvality

Háčiky sa po razení podrobia testovaniu soľným sprejom; hliníkové koľajnice sa kontrolujú na hrúbku oxidového filmu. Náhodné vzorky z každej šarže sa podrobia simulovaným skúškam vytiahnutia strechy, aby sa overila nosnosť háku a pevnosť koľajnice v tlaku. Malé komponenty majú samostatné vodotesné balenie a koľajnice sú obalené fóliou, aby sa zabránilo poškriabaniu a poškodeniu oxidačnej vrstvy počas prepravy.

často kladené otázky

1. Dá sa tento solárny montážny systém na škridlovú strechu nainštalovať na staršie škridlové strechy s obmedzenou nosnosťou?

áno; ľahká konštrukcia rozdeľuje zaťaženie rovnomerne na strešné väznice a môžeme poskytnúť profesionálne správy o výpočte konštrukčného zaťaženia.

2. Nehrdzavejú alebo pretekajú háčiky po dlhšom vystavení slnku a dažďu?

Nerezová oceľ 304 ponúka vynikajúcu odolnosť proti korózii; v kombinácii s vodotesnými tesneniami a správnou inštaláciou je riziko úniku prakticky vylúčené.

3. Čo ak neexistuje vhodný háčik pre jedinečné dlaždice v starožitnom štýle?

Môžete nám poslať vzorku dlaždíc a továreň vytvorí vlastnú formu na výrobu konkrétneho háku.

4. Aká je záručná doba na komponenty systému?

20-ročná záruka na háčiky z nehrdzavejúcej ocele; 25-ročná antioxidačná záruka na koľajnice z hliníkovej zliatiny.

5. Je inštalácia náročná pre začiatočníkov?

Montáž vyžaduje iba základné kľúče; systém sa dodáva s ilustrovaným návodom na inštaláciu a poskytujeme individuálne online pokyny.

End-to-End proces obstarávania

Odoslanie skutočných fotografií strešných škridiel, údajov o sklone strechy a špecifikácií FV panelov → Technik vygeneruje plán rozloženia a cenovú ponuku → Potvrdenie modelu montážnej konzoly a podpis zmluvy → Výroba a spracovanie → Kontrola kvality, balenie a preprava → Komplexná technická podpora počas inštalácie.

Pokyny na údržbu strechy

Každý rok pred obdobím dažďov skontrolujte upevňovacie skrutky montážnej konzoly; každé dva roky v pobrežných oblastiach kontrolovať povrchovú koróziu konzol; neklaďte ťažké predmety na koľajnice alebo montážne konštrukcie, aby ste predišli praskaniu dlaždíc v dôsledku nadmerného zaťaženia; pri čistení FV panelov sa vyhnite silnému šliapaniu na strešné tašky.
